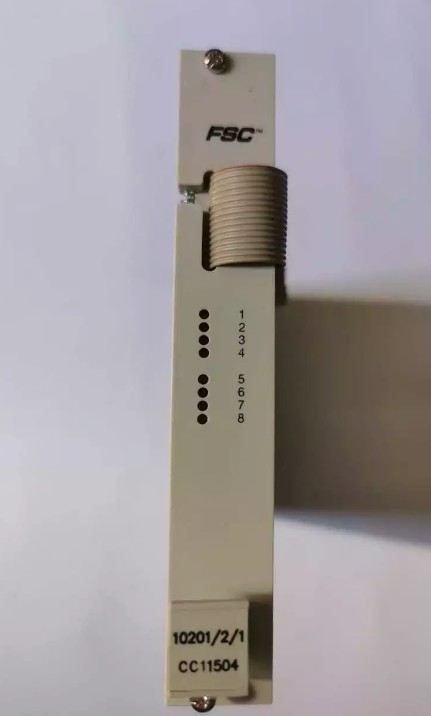

Honeywell 10201/2/1 Ausfallsicherheit für das digitale Ausgangsmodul

Honeywell 10201/2/1 Ausfallsicherheit für das digitale Ausgangsmodul

Honeywell 10201/2/1 Ausfallsicherheits-Digital-Ausgangsmodul.pdf

Einzelheiten des Produkts:

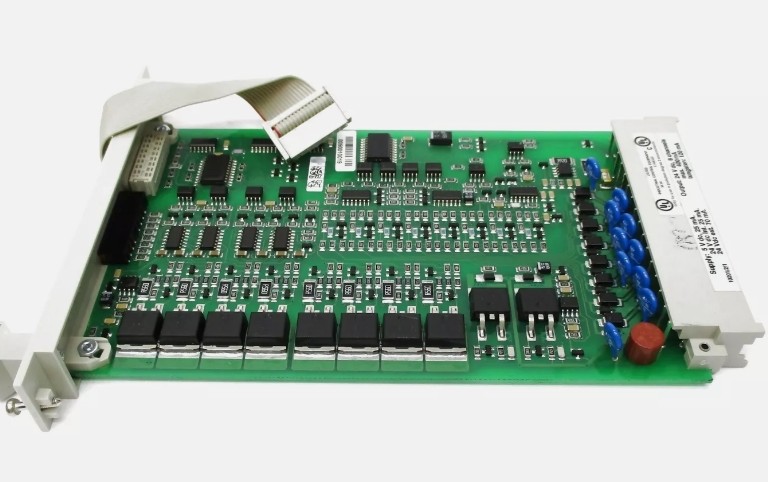

Das ausfallsichere digitale Ausgangsmodul 10201/2/1 verfügt über acht 24 Vdc, 550 mA Ausgangskanäle zur Antriebslast von bis zu 13 W. Diese Lasten können widerstandsfähig (z. B. Lampen) oder induktiv (z. B. Magneten) sein.mit einer Breite von mehr als 20 mm, ist eine Unterdrückungsdiode an jedem Ausgang angebracht.

Die Ausgänge, einschließlich der Unterdrückungsdioden, werden vollständig getestet und können daher für ausfallsichere Anwendungen verwendet werden.

• Fähigkeit, die Energie der Gruppe abzubauen (durch sekundäre Mittel),

• Überspannung zwischen den Ausgängen und

• Funktionsweise der Unterdrückungsdioden

Die Ausgänge werden in zwei Gruppen von jeweils vier Ausgängen unterteilt. Jede Gruppe hat ihre eigenen sekundären Mittel zur Energieabschaltung. Dies erhöht die Abschaltselektivität im Falle eines Kanalversagens.Das sekundäre Mittel zur Energieablösung ermöglicht es dem Wachhund und/oder dem Prozessor, die Ausgänge zu entströmen, unabhängig vom Ergebnis der Anwendung.
