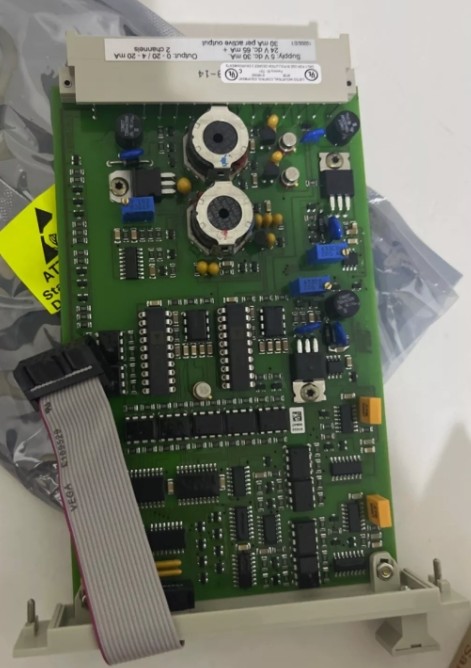

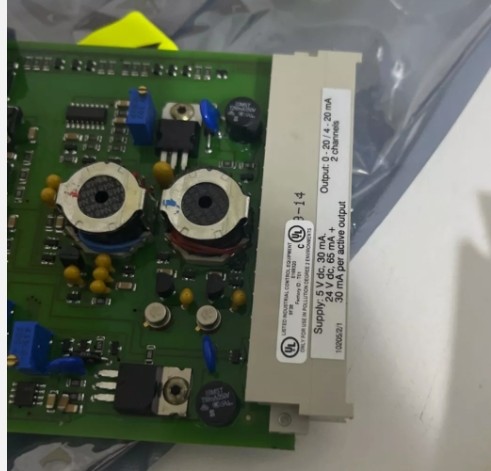

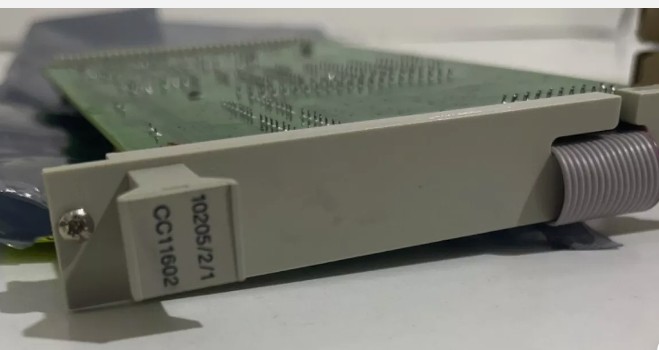

Honeywell 10205/2/1 Ausfallsichere Analog-Ausgangsmodul

Honeywell 10205/2/1 Ausfallsichere Analog-Ausgangsmodul

Honeywell 10205/2/1 Ausfallsichere Analog-Ausgabe.pdf

Einzelheiten des Produkts:

Das ausfallsichere analoge Ausgangsmodul 10205/2/1 verfügt über zwei 0(4)-20 mA-Ausgangskanäle für analoge Steuerungsanwendungen.

Die beiden analogen Ausgänge sind galvanisch von den 24 Vdc und den 5 Vdc isoliert..

Die 0 V 1 und 0 V 2 Pins sind im Modul miteinander verbunden. Jeder analoge Ausgangskanal besteht aus einem 12-Bit-D/A-Wandler für den Ausgangswert und einem A/D-Wandler, der den Ausgangswert ableset.Mit dem A/D-Wandler kann die korrekte Funktionsweise des D/A-Wandlers überprüft werden.. Innerhalb der konfigurierten Prozesssicherheitszeit werden die analogen Ausgänge auf:

• korrekter Ausgangswert (aktueller Wert ± 5%),

• Fähigkeit, Energie abzubauen, und

• Überspannung zwischen analogen Ausgängen.

Bei Verwendung von I/O-Backplanen benötigt das analoge Ausgangsmodul 10205/2/1 auf jedem Kanal ein 10205/A/. Modul.der es dem Wachhund und/oder dem Prozessor ermöglicht, die Ausgänge zu deaktivieren, unabhängig vom Ergebnis des Anwendungswerts.

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
