Honeywell 10302/2/1 Wachhund-Wiederholer

Honeywell 10302/2/1 Wachhund-Wiederholer

Honeywell 10302/2/1 Wachhund-Wiederholer.pdf

Einzelheiten des Produkts:

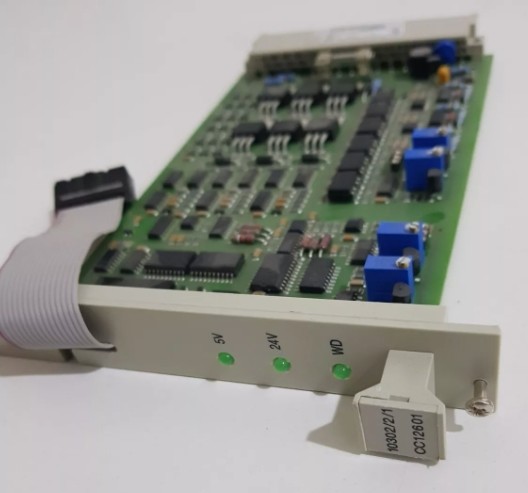

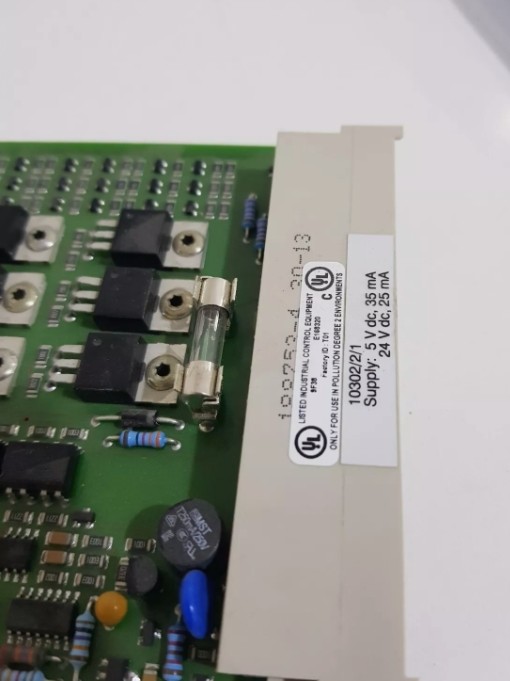

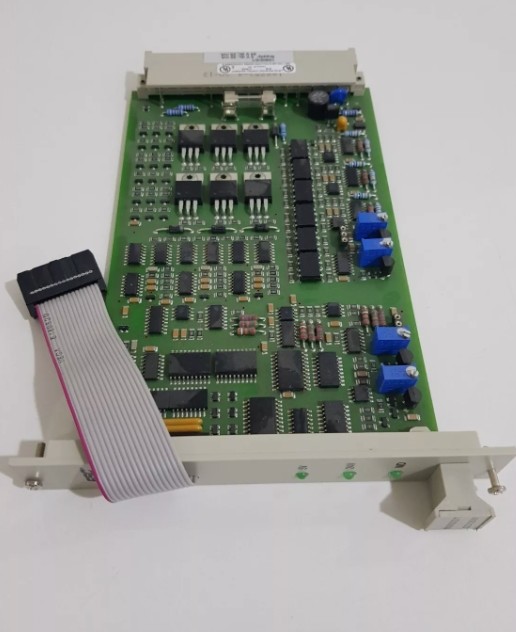

Der Watchdog-Repeater 10302/2/1 ist ein Modul, das die 5 Vdc und 24 Vdc überwacht, die an die E/A-Module geleitet werden.Die Überwachungsleistung des Überwachungsrepeaters ist mit der Überwachungsleistung der Ausgangsmodule verbunden, deren Stromversorgung (5 Vdc und/oder 24 Vdc) überwacht wird..

Ein Wachhund-Wiederholger ist in folgenden Fällen erforderlich:

• in Konfigurationen mit mehreren Versorgungseinheiten, für jede nachfolgende 24 Vdc bis 5 Vdc Stromversorgungseinheit, z. B. Versorgungseinheit 2, 3, 4.

• wenn der 24 Vdc über eine M24-20 HE- oder M24-12 HE-Stromversorgung versorgt wird.

• wenn die 24 Vdc über eine Stromversorgung versorgt werden, die eine Versorgungsspannung von mehr als 31,0 Vdc liefern kann.(Die maximale Ausgangsspannung der 24 Vdc-Versorgung muss bei einem einzigen oder doppelten Fehler der 24 Vdc-Versorgungseinheit unter 37 Vdc liegen.(Siehe unten.)

• wenn der erforderliche Wachhundstrom 900 mA übersteigt.

• in Konfigurationen, in denen redundante und nicht redundante E/A kombiniert werden, um die Überwachungsleistung für die Ausgangsmodule des nicht redundanten E/A-Teils zu erzeugen.

• in Konfigurationen mit redundanten Zentralteilen und nicht redundanten E/A, um die 5 Vdc-Stromversorgung zu überwachen (wenn keine 5 Vdc-Überwachung durchgeführt wird)

Der Wachhund-Repeater benötigt eine horizontale Busverbindung, d. h. in den E/A-Racks muss Platz reserviert werden (Positionen 1, 2, 11-18).

In der E/A-Abteilung, deren Ausgangsmodule von diesem Überwachungsrepeater überwacht werden, muss immer ein Überwachungsrepeater platziert werden.Dies bedeutet, dass Wachhund-Repeater in Konfigurationen mit mehreren (redundanten) E/A-Abschnitten nicht so installiert werden dürfen, dass sie den "anderen" E/A-Abschnitt steuern..

Der Wachhund-Wiederholer kann mit eingeschalteter Stromversorgung ausgetauscht werden, aber der Zentralteil schaltet sich ab.oder beide Zentralteile werden abgeschaltet, wenn sie in einer Konfiguration mit redundanten Zentralteilen und nicht redundanten E/A verwendet werden.

Der Wachhund-Repeater ist mit einem männlichen Steckverbinder nach DIN 41612, Typ F, mit den Zeilen "d", "b" und "z" ausgestattet.
