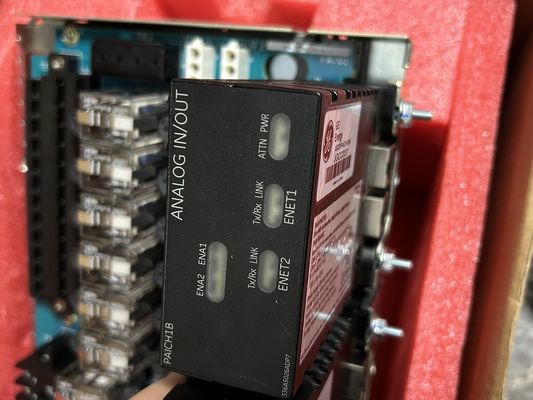

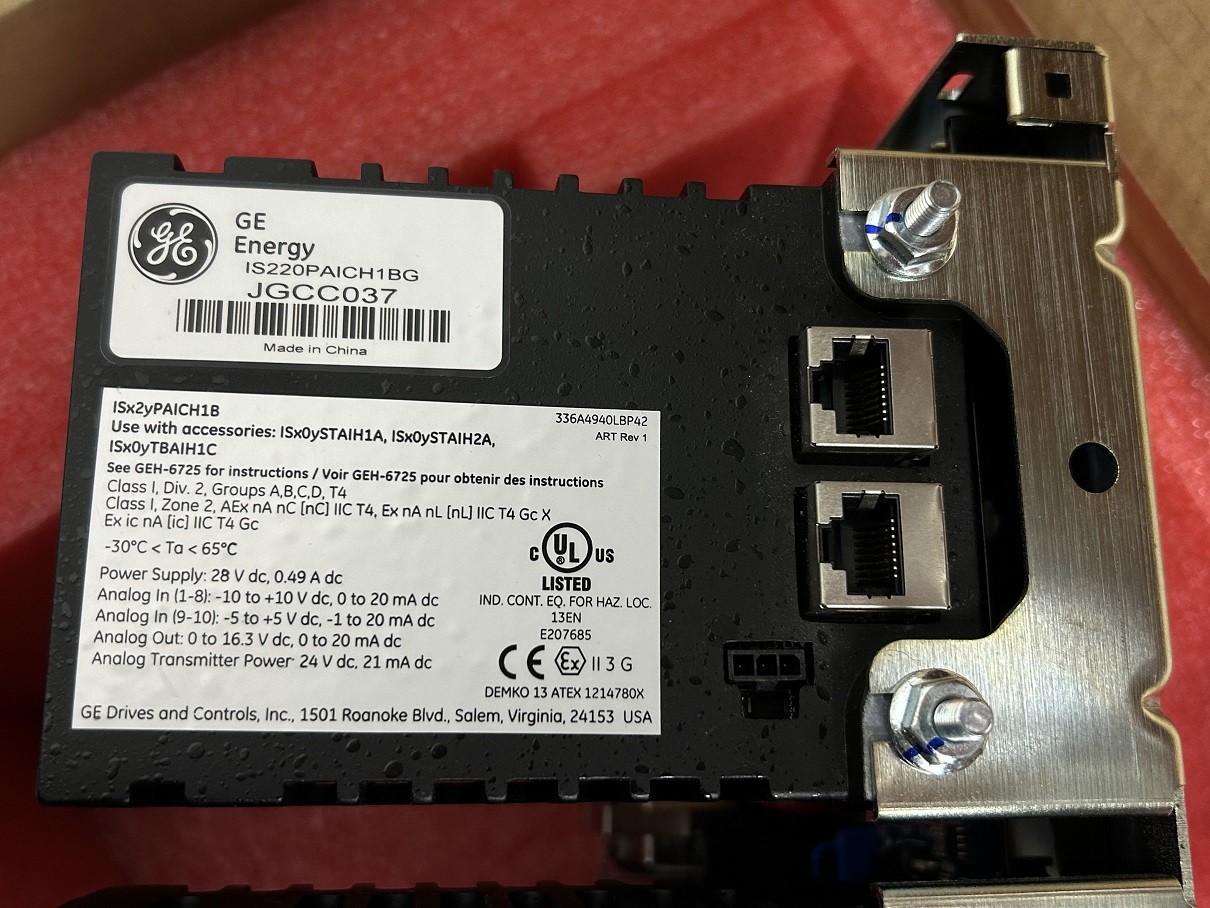

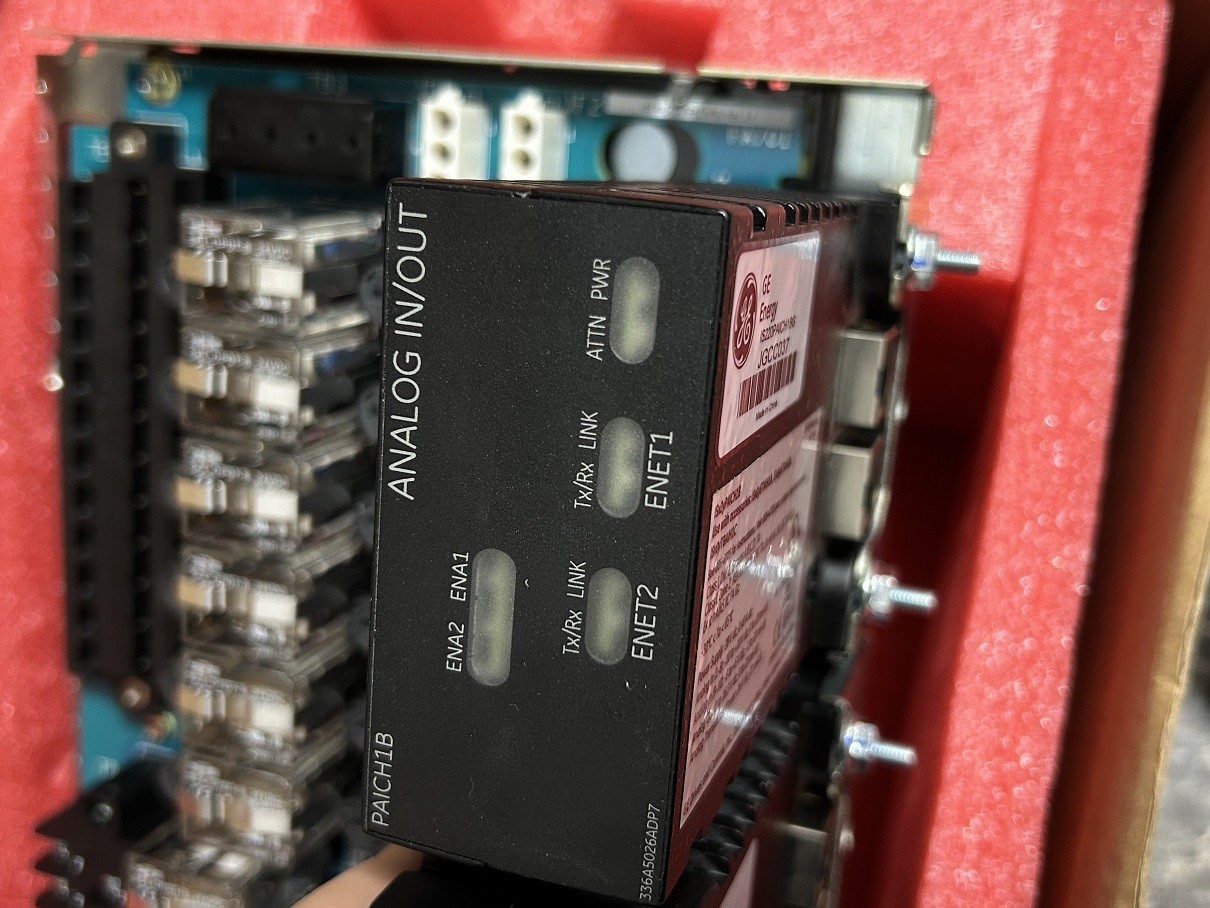

IS220PAICH1BG GE-Analog-Eingangs-/Ausgangsmodule

IS220PAICH1BG GE-Analog-Eingangs-/Ausgangsmodule

Einzelheiten des Produkts:

Das Analog Input/Output (PAIC) -Paket stellt die elektrische Schnittstelle zwischen einem oder zwei Ethernet-E/O-Netzwerken und einem analogen Eingangsterminal-Board bereit.Das Paket enthält eine für alle Mark* VIe verteilten E/A-Pakete gemeinsame Prozessorplatine und eine für die analoge Eingabefunktion spezifische AkquisitionsplatineDas Paket ist in der Lage, bis zu 10 analoge Eingänge zu verarbeiten, von denen die ersten acht als ±5 V oder ±10 V-Eingänge oder als 0-20 mA-Stromschleife eingerichtet werden können.Die letzten beiden Eingänge können als ±1 mA- oder 0-20 mA-Strom-Eingänge konfiguriert werden.Die Last-Terminalwiderstände für Stromschleifeingang befinden sich auf dem Endplatte und die Spannung wird durch diesen Widerstand durch den PAIC erkannt.Der PAICH1 unterstützt auch zwei 0-20 mA-StromschleifeDie PAICH2 enthält zusätzliche Hardware, um bei der ersten Ausgabe einen Strom von 0-200 mA zu unterstützen.Die Ausgabe erfolgt über einen DC-37-Pin-Anschluss, der sich direkt mit dem zugehörigen Endplattenanschluss verbindet.
