GE IS200DAMBG1ACB Mark VI, Gate Driver Board 100 mm Netzbreite

GE Mark VI IS200DAMAG1BCB Leiterplatte

Beschreibung des Produkts:

Der IS200DAMBG1ACB ist ein von GE Industrial Systems, einer Tochtergesellschaft von General Electric (GE), entwickeltes Gate Drive Verstärker/Schnittstellenbrett.als eine von sechs Varianten von Gate-Antriebsboards für die Verwendung in Antriebsbaugruppen der GE Innovation Series und zugehörigen KomponentenEs ist eine von sechs Gate-Antriebsplattenvarianten der Antriebsbaugruppen der GE Innovation Series und verwandter Komponenten und ist für den Einsatz in 375-Framen-Niedrigspannungsantriebssystemen bestimmt.zwischen den Modellen DAMA (620-Bilder) und DAMC (250-Bilder)Es basiert auf dem IS200DAMBG1-Motherboard und enthält drei einzigartige Revisionen: zwei funktionelle Revisionen (und eine Artwork-Revision).

Eigenschaften:

Kernfunktion: dient als Schnittstelle zwischen dem Steuerrahmen und den IGBT-Stromschaltgeräten, die für die Antriebs- und Verbindung der IGBT in den Antrieben der Innovation-Serie mit niedriger Spannung zuständig sind,mit einem IGBT-Modul (Modell Powerrex CM600HA-28H) pro Phasenbein, eine für jedes der oberen und unteren Phasebeine.

Hardware-Konfiguration:

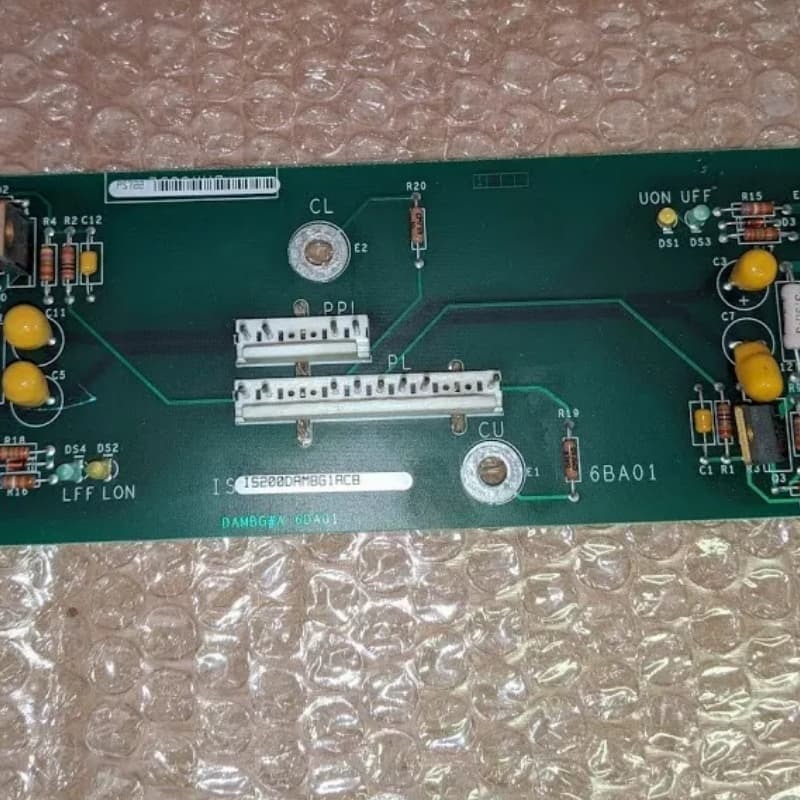

ist mit LED-Anzeigen (DS1 - DS4) für die Diagnose und Anzeige des IGBT-Status ausgestattet: DS1 (UON, gelb) zeigt an, dass das obere IGBT eingeschaltet ist, und DS3 (UFF,grün) zeigt an, dass die obere IGBT ausgeschaltet ist; DS2 (LON, gelb) und DS4 (LFF, grün) entsprechen dem Eins- und Ausschaltzustand der unteren IGBTs.

Die Oberfläche der Platte ist mit einer dicken Schicht konventioneller chemischer Beschichtung zum Schutz bedeckt.

Anwendungsszenario: Normalerweise in Gruppen von drei in Antriebsbaugruppen der Innovation Series verwendet, ähnlich wie DAMA, DAMC usw.Dies ist eine Schlüsselkomponente des Antriebssystems, das die Steuer- und Antriebseinrichtungen verbindet..

Technische Parameter:

.
