GE Mark VI IS200DAMEG1ABA Torverstärker / Schnittstellenbrett

Herkunftsort USA
Markenname GE
Zertifizierung COO
Modellnummer IS200DAMEG1ABA
Min Bestellmenge 1
Preis $1900
Lieferzeit 5-7 Tage
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 999

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Name GE Mark VI IS200DAMEG1ABA Torverstärker / Schnittstellenbrett Produkt-ID IS200DAMEG1ABA
Reihe Mark VI Produkt-Netztiefe/Länge 330 mm
Produktnettohöhe 200 mm Produkt-Nutzbreite 100 mm
Nettogewicht der Erzeugnisse 2 kg Garantie 1 Jahr
Hinterlass eine Nachricht
Produkt-Beschreibung

Produktbeschreibung:

IS200DAMEG1ABA ist eine Gate-Verstärker-/Schnittstellenkarte, die von General Electric (GE) entwickelt wurde und Teil des GE-Übertragungssteuerungssystems ist. Sie wird hauptsächlich in Steuergestellen der Innovation-Serie verwendet. Sie dient zum Anschluss von Leistungsschaltgeräten (z. B. IGBTs) im Niederspannungs-Antriebsstrang an das Steuergestell und ist eine wichtige Schnittstellenkomponente zwischen den dreien.


Ihre Kernfunktion besteht darin, eine unverstärkte, leistungsfreie Schnittstellenverbindung zwischen den Kollektorklemmen, Emittern, IGBT-Gates und der Brückencharakteristik-Schnittstellenkarte (BPIA-Karte) des Steuerrahmens bereitzustellen.


Diese Karte ist eine der Gate Drive Amplifier/Interface Boards der GE Mark VI-Serie, eine von sechs Varianten, die an eine Antriebsleistung von 65 Frames angepasst ist, für phasenverschobene Antriebssysteme geeignet ist und drei Phasen (A, B, C) in einer einzigen Karte mit einem gemeinsamen IGBT-Modul für alle drei Phasen unterstützen kann.

Merkmale:

1.Schnittstellenfunktion: nur für die Schnittstellenverbindung, keine Signalverstärkung und keine Leistungseinspeisung. Eingangs- und Ausgangsverbindungen zur BPIA-Karte werden über drei Anschlüsse realisiert: CPL (C-Phase, bezeichnet als U), BPL (B-Phase, bezeichnet als V), APL (A-Phase, bezeichnet als W).


2.Struktur und Anschlüsse: Enthält 6 Anschlüsse, jeder mit einer anderen Pin-Funktion, z. B. ist Pin 5 der gemeinsame Anschluss, der dem Emitter jeder Phase im oberen Brückenzweig-IGBT-Modell entspricht. Sie werden an das IGBT-Modul gelötet und müssen gleichzeitig ausgetauscht werden; das Steuerungssystem muss vor der Bedienung ausgeschaltet werden, um einen Stromschlag zu vermeiden.


3.Anpassungsmerkmale:Anpassung an phasenverschobene Antriebe; eine einzelne Karte kann drei Phasen abdecken, die sich ein gemeinsames IGBT-Modul teilen (obwohl es möglicherweise mehrere IGBTs pro Phasenzweig gibt, ist für diese Karte nur ein Modul erforderlich). Die Antriebsleistung beträgt 65 fps und ist eine von sechs Varianten.


4.Sicherheit und Austausch:Der Austausch erfordert die Handhabung sowohl der IGBT- als auch der DAME-Karten (aufgrund von Lötverbindungen) und muss ohne Stromzufuhr erfolgen. Die Installation erfordert die Verwendung eines speziellen Silikonfetts (z. B. Dow Corning 340) und das Anziehen der Schrauben mit einem bestimmten Drehmoment und einer bestimmten Reihenfolge, um eine zuverlässige Verbindung zu gewährleisten.



Technische Parameter:

Produktname: GE Mark VI IS200DAMEG1ABA Gate-Verstärker / Schnittstellenkarte
Produkt-ID: IS200DAMEG1ABA
Serie: Mark VI
Produkt Nettobreite: 100 mm
Produkt Nettotiefe/Länge: 330 mm
Produkt Nettohöhe: 200 mm
Produkt Nettogewicht: 2 kg
Garantie: 1 Jahr

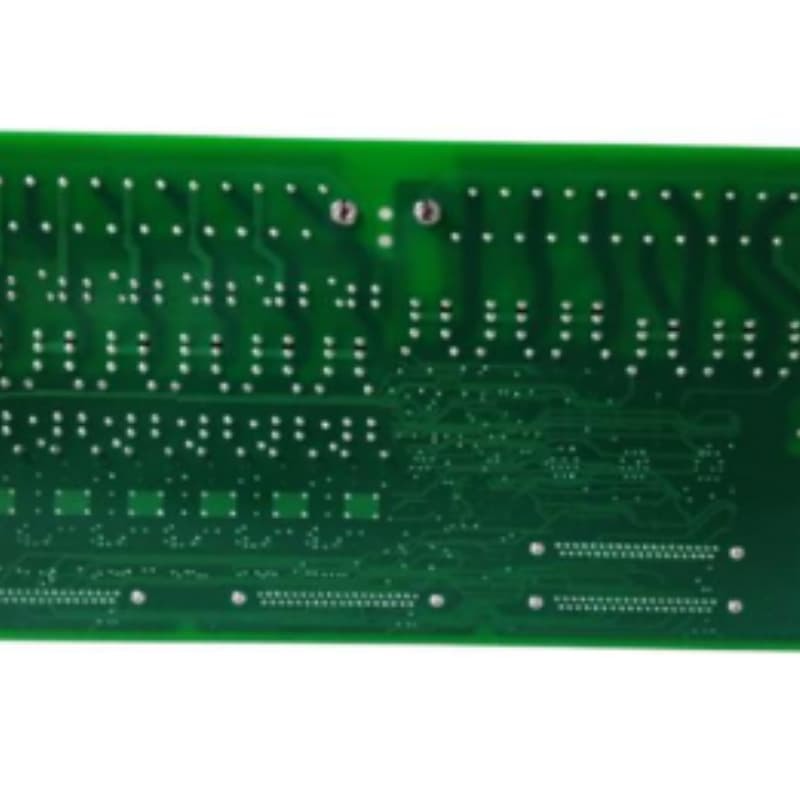

GE Mark VI IS200DAMEG1ABA Torverstärker / Schnittstellenbrett 0

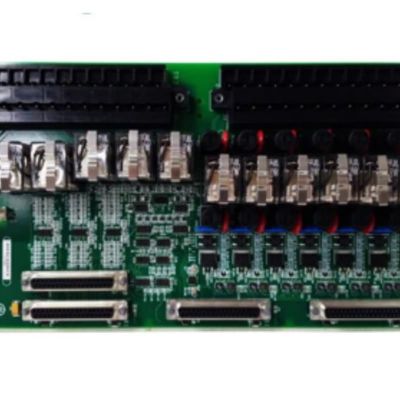

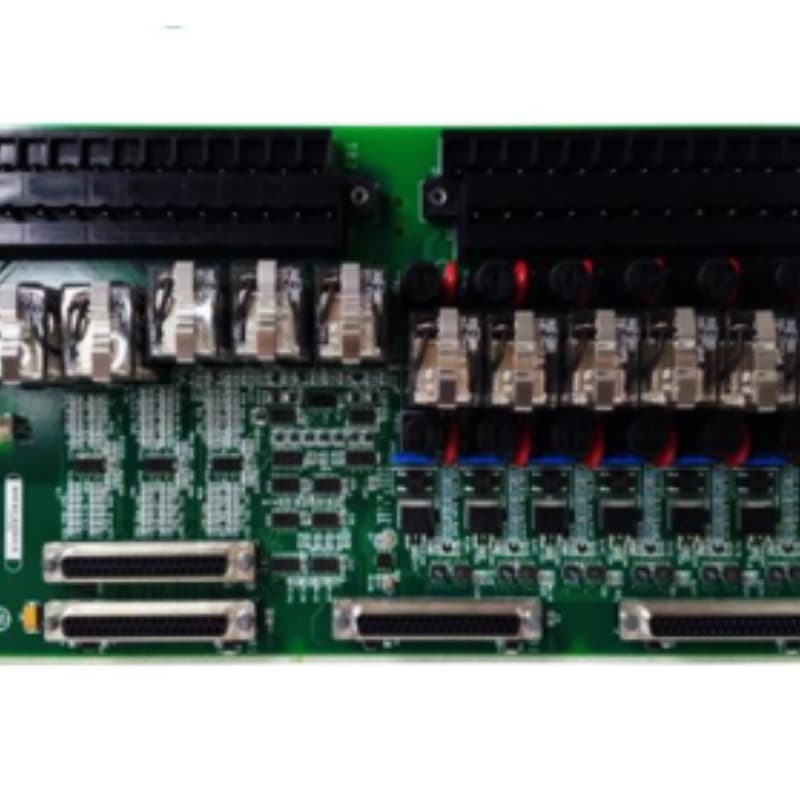

 GE Mark VI IS200DAMEG1ABA Torverstärker / Schnittstellenbrett 1
