GE IS200ISBBG1AAB Insync Bus Bypass Karte

Die GE IS200ISBBG1AAB ist eine Insync Bus Bypass Karte, eine Schlüsselkomponente des EX2100 Erregersystems und Teil des Mark VI Turbinensteuerungssystems.
Entwickelt für industrielle Steuerungsumgebungen, ermöglicht sie das vorübergehende Außerkraftsetzen von Verriegelungssystemen über die JP1 Interlock Bypass Funktion, was bestimmte Operationen unter bestimmten Verriegelungsbedingungen erleichtert. Als kompakte Leiterplatte lässt sie sich nahtlos in Steuerungsumgebungen integrieren und unterstützt den effizienten und flexiblen Betrieb von Gas-, Dampf- und Windturbinenantrieben.

Eigenschaften:

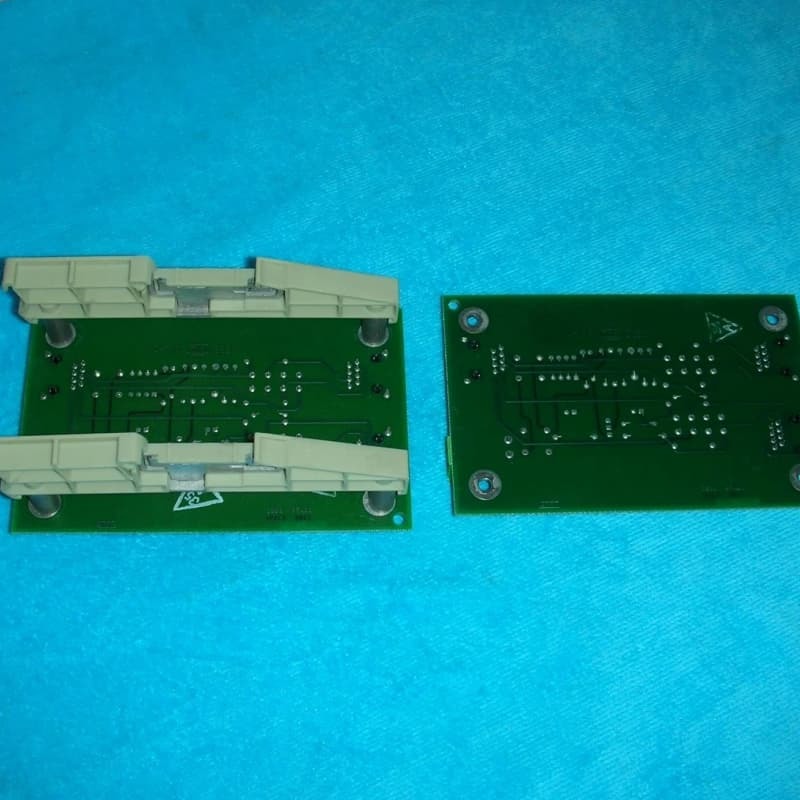

1. Kompakt & DIN-Schienen-montierbar: Kleines Format mit DIN-Schienen-Montage (gesichert durch Schrauben), geeignet für Umgebungen mit begrenztem Platzangebot; leitfähiges Material um die Löcher sorgt für Erdung.

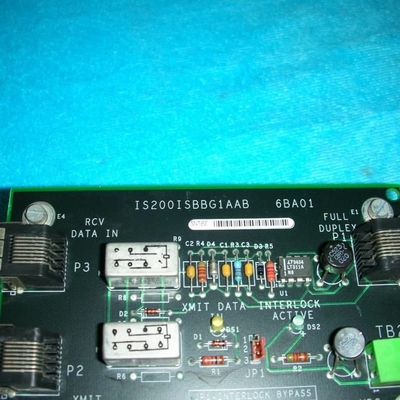

2. Steckverbinderkonfiguration: 4 Steckverbinder, darunter 3 Stecker, von denen P1 Vollduplex ist, P2 XMIT Datenausgang ist, P3 zum RCV Dateneingang gehört und 1 Klemmenblock P4/24 VDC Eingang für Datenaustausch und Stromversorgung.

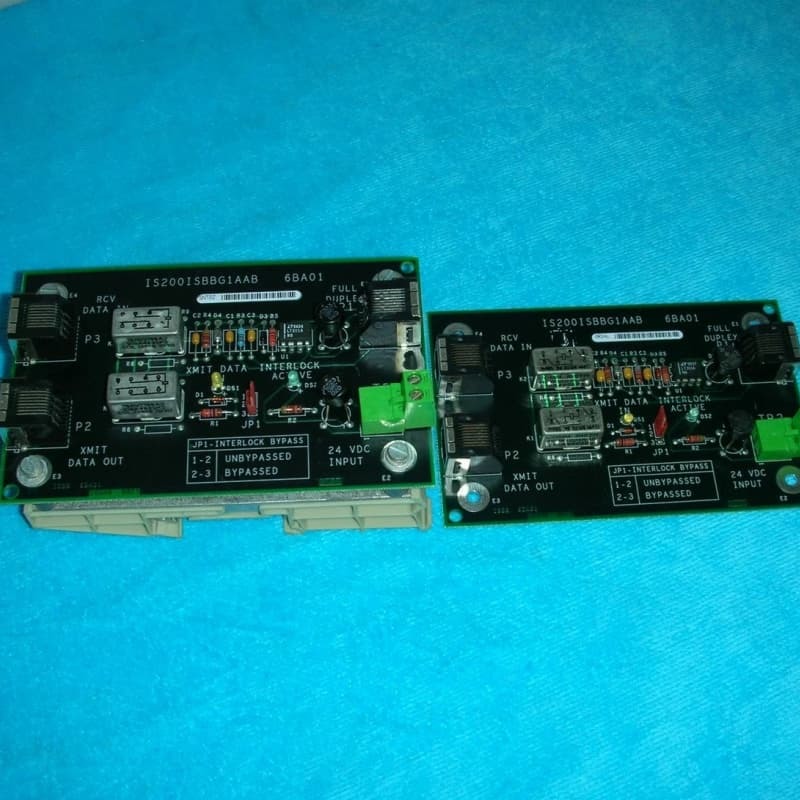

3. Jumper & Indikatoren: Klare Beschriftung der Jumperpositionen auf der Platine; 2 LEDs zur Überwachung, gelb für XMIT Daten, grün für Verriegelungsstatus.

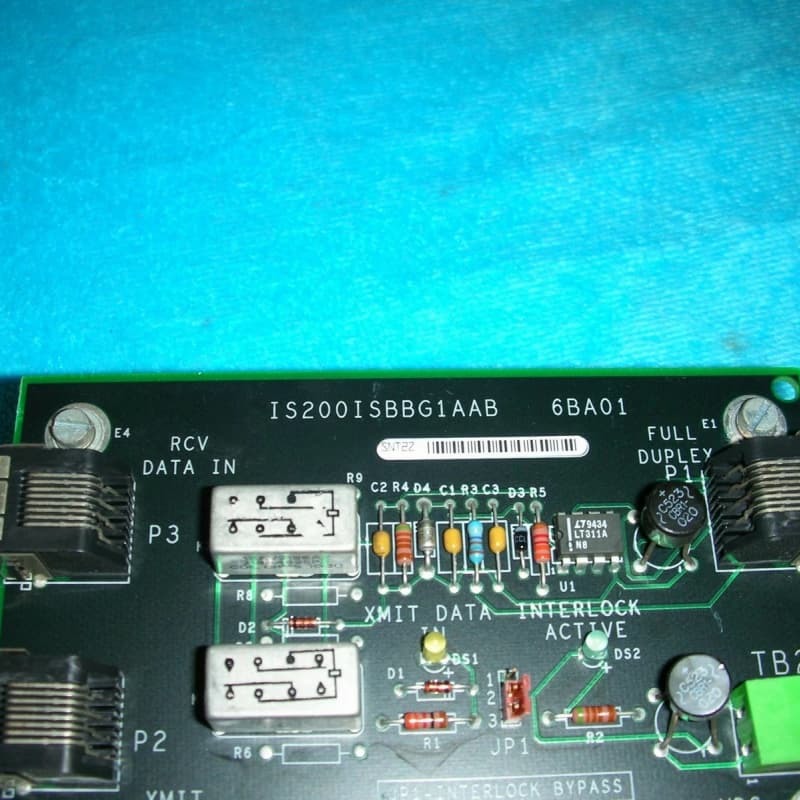

4. Integrierte Komponenten: Enthält einen Spannungsvergleicher mit einer Reaktionszeit von 200 ns, Relais, Widerstände, Kondensatoren und Dioden für stabile Leistung.

5. Sichere Verbindungen: P4 Klemmenleiste mit Schraubverbindungen gewährleistet zuverlässige externe Verdrahtungsanschlüsse.
