GE IS200RCSBG1BAA RC-Snubber-Karte, 100 mm Netto-Breite

Die GE IS200RCSBG1BAA ist eine RC Snubber-Karte des 620er-Rahmens, die entwickelt wurde, um Dioden und siliziumgesteuerte Gleichrichter (SCRs) vor Überspannungsschäden zu schützen. Als kritische Komponente in Leistungselektroniksystemen gewährleistet sie einen stabilen Betrieb durch Bereitstellung der wesentlichen Snubber-Schaltung, wobei eine Karte pro Brückenkonfiguration erforderlich ist.

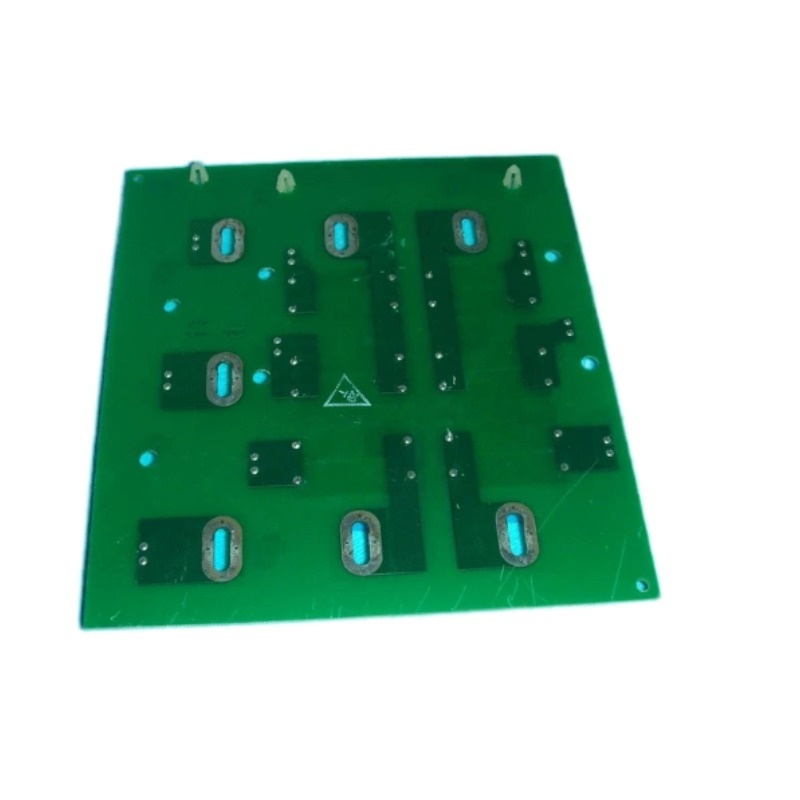

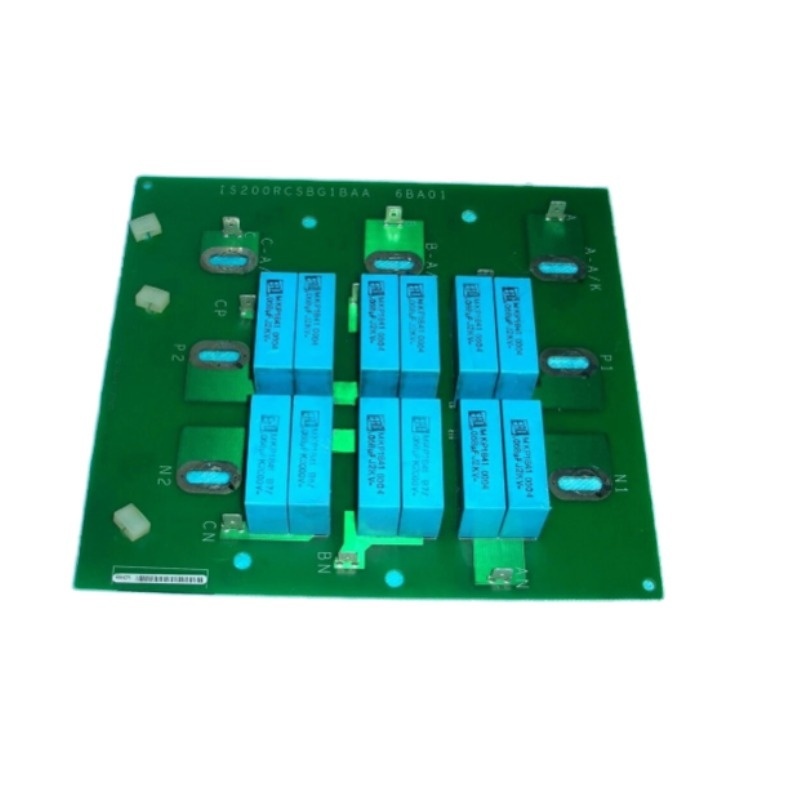

Mit zwölf oberflächenmontierten Kondensatoren, die in sechs Paaren angeordnet sind, bietet jeder Kondensator einen Kapazitätsbereich von 0,095–0,150 µF und einen Klemmstrom von 8,5 Apk. Diese Konfiguration ermöglicht eine präzise Steuerung von Spannungsspitzen und transienten Strömen. Jedes Kondensatorpaar ist mit einem dedizierten Aufsteckverbinder ausgerichtet, was die Installation und Wartung vereinfacht. Die Platine enthält außerdem sieben leitfähige Ringanschlussverbindungen mit den Bezeichnungen N1, N2, P1, P2, A-A/K, B-A/K und C-A/K, die sichere elektrische Verbindungen ermöglichen.

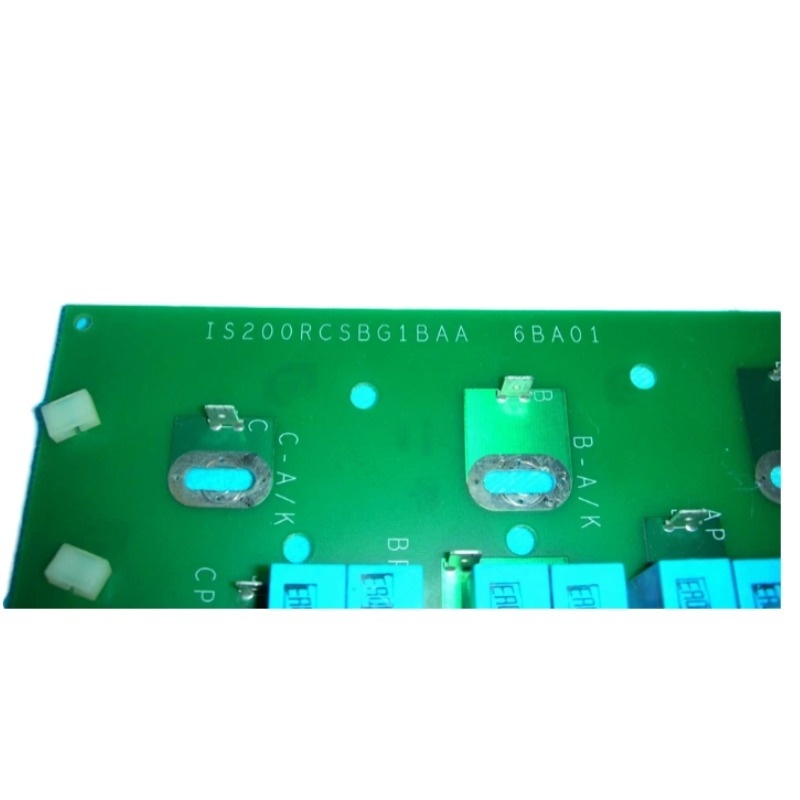

Die Karte ist mit dem General Electric-Logo und Produktcodes wie 6BA01 gekennzeichnet und verfügt über werkseitig gebohrte Löcher in zwei Ecken zur einfachen Montage. Für umfassende Details zu ihrer Funktion, den Anwendungsanforderungen, den Handhabungsvorkehrungen und den Austauschverfahren sollten sich die Benutzer auf die offizielle Dokumentation von GE’s beziehen, um einen sicheren und effektiven Betrieb zu gewährleisten.
