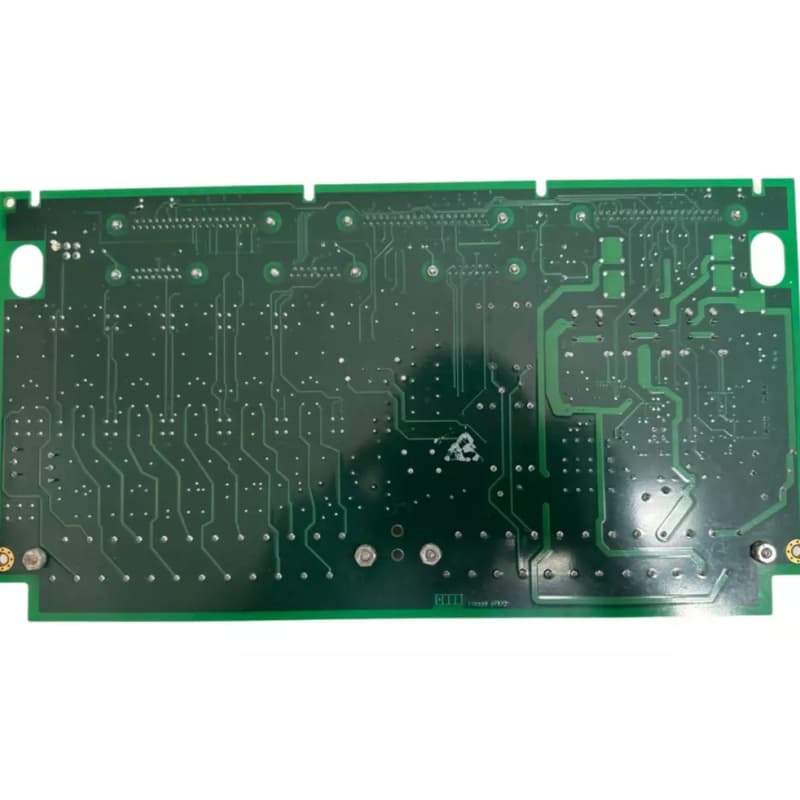

GE IS200TTURH1BEC Turbinen-Endplatte für Mark VI-Systeme

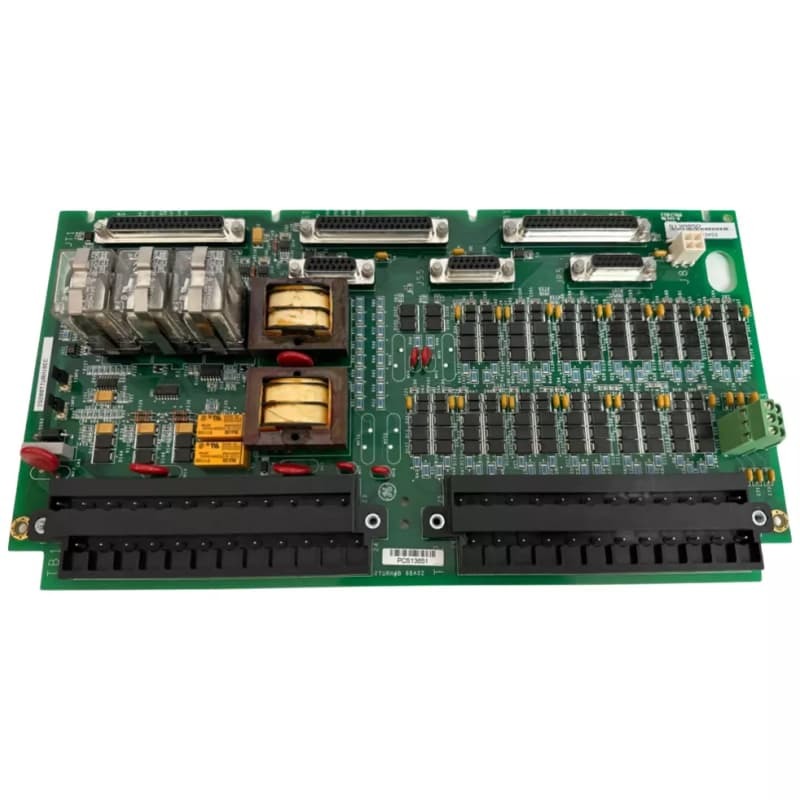

Die GE IS200TTURH1BEC ist eine Turbinen-Abschlussplatine, die Teil der Mark VI-Systeme von GE ist und für die Steuerung von Gas-, Dampf- und Windturbinen konzipiert wurde. Sie stellt eine Schnittstelle zum Turbinen-E/A-Prozessor dar und verwaltet kritische Eingänge/Ausgänge: 12 passive Impulsraten-Geräte zur Geschwindigkeitsmessung, Generator-/Bussignale von Spannungswandlern, 125 V DC-Ausgang für die Hauptschalterspule (52G) und Wellenspannungs-/Stromsensoreingänge.

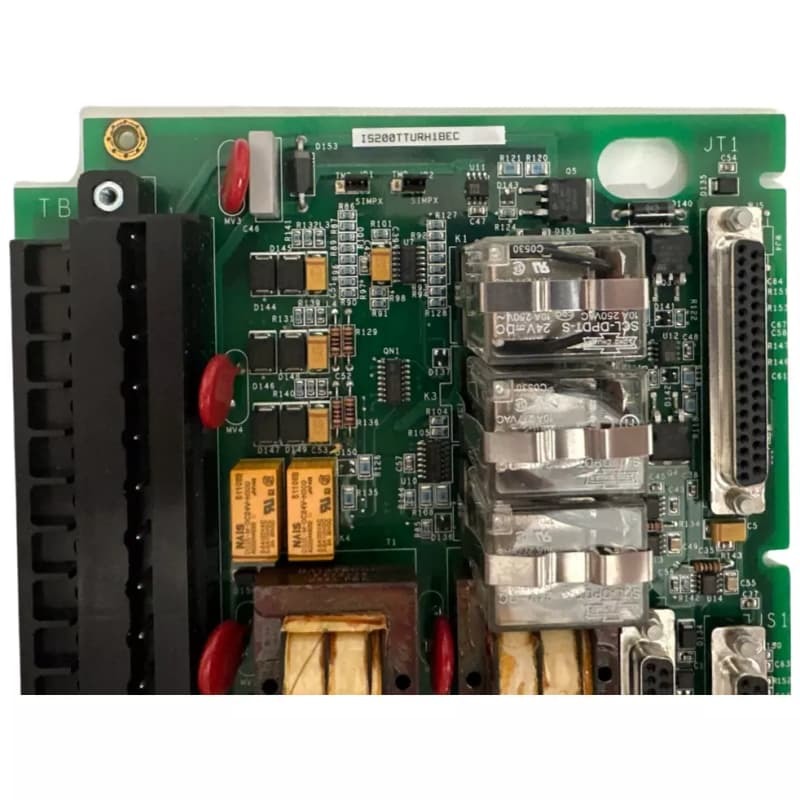

Mit den Relais K25, K25P und K25A, die beide zum Schließen für die Schalterleistung erforderlich sind, unterstützt sie sowohl Simplex- als auch TMR-Konfigurationen über Jumper. Zu den Anschlüssen gehören JR5 für Geschwindigkeitssignale, JR1 für andere Signale und zusätzliche TMR-kompatible Anschlüsse wie JS5, JT5. Die Verdrahtung erfolgt über Klemmenblöcke TB1/TB2 mit geerdeten Abschirmstreifen; TB3 nimmt optionale TTL-Anschlüsse auf. Ausgestattet mit Relais, Transformatoren und D-Sub-Steckern gewährleistet sie eine robuste Leistung in industriellen Turbinenumgebungen.

Merkmale:
Multifunktionale E/A: Verarbeitet Geschwindigkeitsmessung, Spannungsüberwachung, Schaltersteuerung und Wellensignalverarbeitung, was für den Turbinenbetrieb unerlässlich ist.

Redundanzunterstützung: Konfigurierbar über Jumper für Simplex- oder TMR-Systeme, wobei TMR sechs Anschlüsse für Fehlertoleranz verwendet.

Kritische Relais: Die Relais K25, K25P, K25A ermöglichen den Betrieb des Hauptschalters und gewährleisten eine sichere Stromverteilung.

Flexible Konnektivität: Enthält D-Sub-Stecker, Klemmenblöcke und TB3 für TTL und passt sich so an verschiedene Sensor-/Geräteeingänge an.

Mark VI-Kompatibilität: Integriert sich in Mark VI/VIe-Systeme und unterstützt Gas-, Dampf- und Windturbinen – ein Upgrade gegenüber den begrenzten Anwendungen von Mark V.
