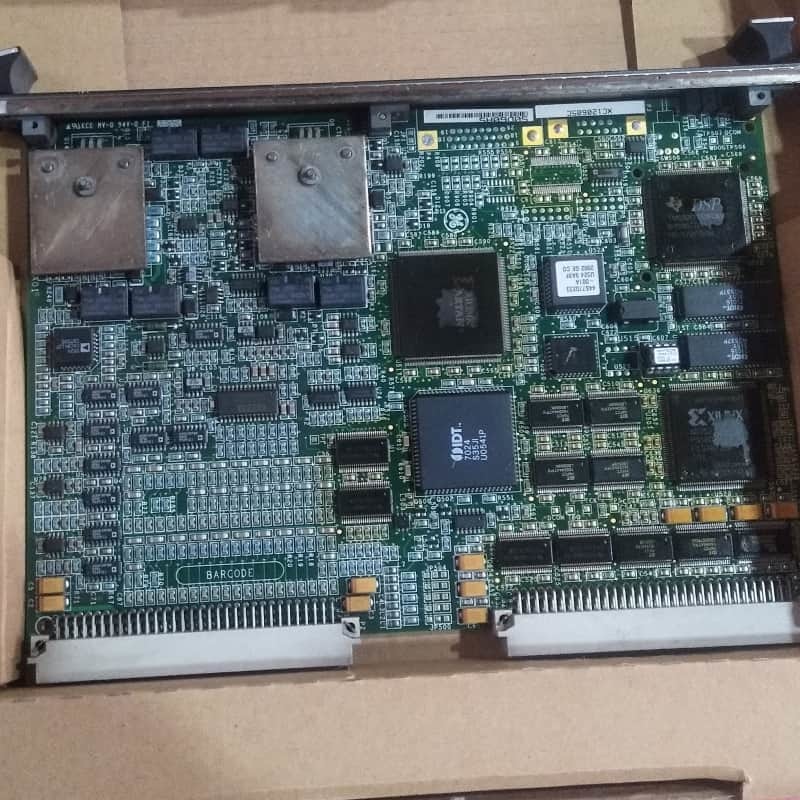

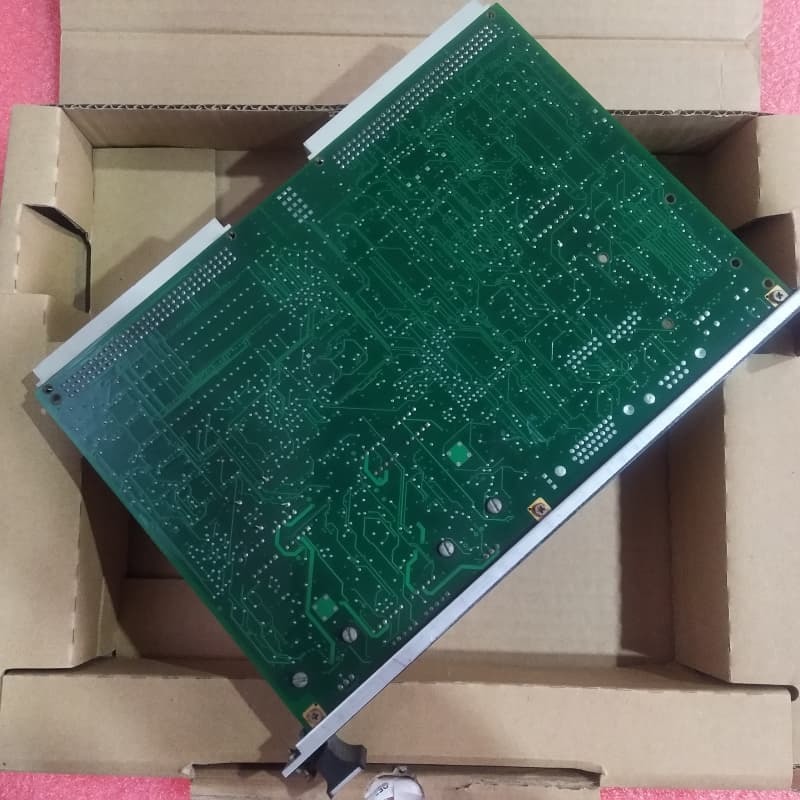

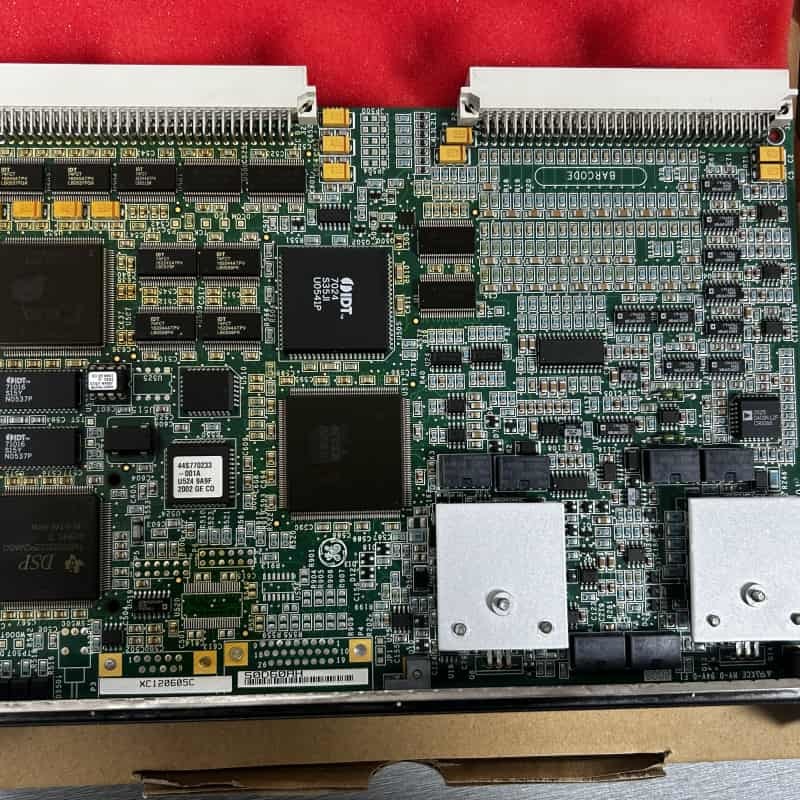

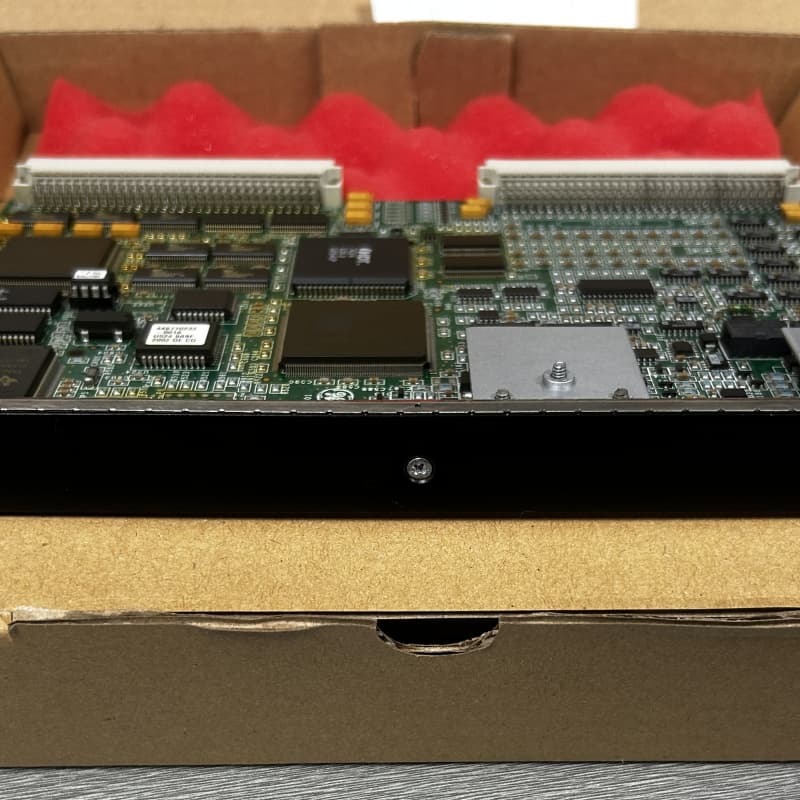

GE IS200VAICH1D VME Analog-Eingangskarte für Mark VI Turbine

Die GE IS200VAICH1D ist eine Kontakt-Eingangsgruppen-Isolation-Anschlussplatine, die Teil des VAIC-Systems in den Mark VI Turbinensteuerungssystemen von GE ist. Sie verarbeitet 20 Analogeingänge und 4 Analogausgänge, wandelt analoge Signale über die VAIC-Verarbeitungsplatine in digitale Signale um und überträgt Daten über die VME-Backplane an die Steuerung. Sie unterstützt sowohl Simplex- als auch TMR-Konfigurationen – TMR-Konfigurationen verteilen Signale auf drei VME-Racks (R, S, T) zur Redundanz.

Kompatibel mit früheren VAIC-Generationen, arbeitet sie mit TBAIH1B-Anschlussplatinen und allen DTAI-Revisionen und steuert 20 mA Ausgänge über 1000 Fuß #18 Draht mit 500 Ω Lastwiderstand. Die Installation beinhaltet die Sicherung der Karte in einem VME-Rack, während der Betrieb auf Jumpern zur Konfiguration von Eingangstypen und Ausgangsbereichen basiert.

Merkmale:

E/A-Kapazität: 20 Analogeingänge und 4 Ausgänge, mit 10 Eingängen/2 Ausgängen pro Anschlussplatine.

Redundanzunterstützung: Kompatibel mit TMR-Systemen, verteilt Signale auf drei VME-Racks für Fehlertoleranz, plus Simplex-Konfigurationen.

Signalverarbeitung: Integriert Signalaufbereitung, A/D/D/A-Wandlung und einen analogen Multiplexer für eine genaue Signalumsetzung.

Diagnose: Frontplatten-LEDs zeigen Betriebszustände an; beinhaltet Hardware-/Systemgrenzprüfungen, TMR-Signalvalidierung und Kompatibilitätsprüfungen mit TBAI-ID-Chips.

Kompatibilität & Flexibilität: Funktioniert mit älteren VAIC-Karten, unterstützt verschiedene Eingangs-/Ausgangstypen über Jumper und ermöglicht die Erkennung von Verdichterströmen für Gasturbinen.

Industrielle Haltbarkeit: Entwickelt für raue Umgebungen, mit stabiler Leistung über lange Kabelstrecken und konfigurierbaren Parametern für Alarme.
