GE IS200TPROH1BBB Mark VI Turbinenschutzplatine

Die GEIS200TPROH1BBBist eine Schutzplatte der Mark VI-Serie, die für die Turbinschutzsysteme von entscheidender Bedeutung ist. Sie liefert wesentliche Signale an dreifach redundante VPRO-Platten,zur Bildung eines unabhängigen Notfallschutzsystems für Übergeschwindigkeits- und SynchronisierungsschutzDiese Einrichtung arbeitet getrennt von der primären Turbinensteuerung und gewährleistet eine zuverlässige Sicherheitsreaktion.

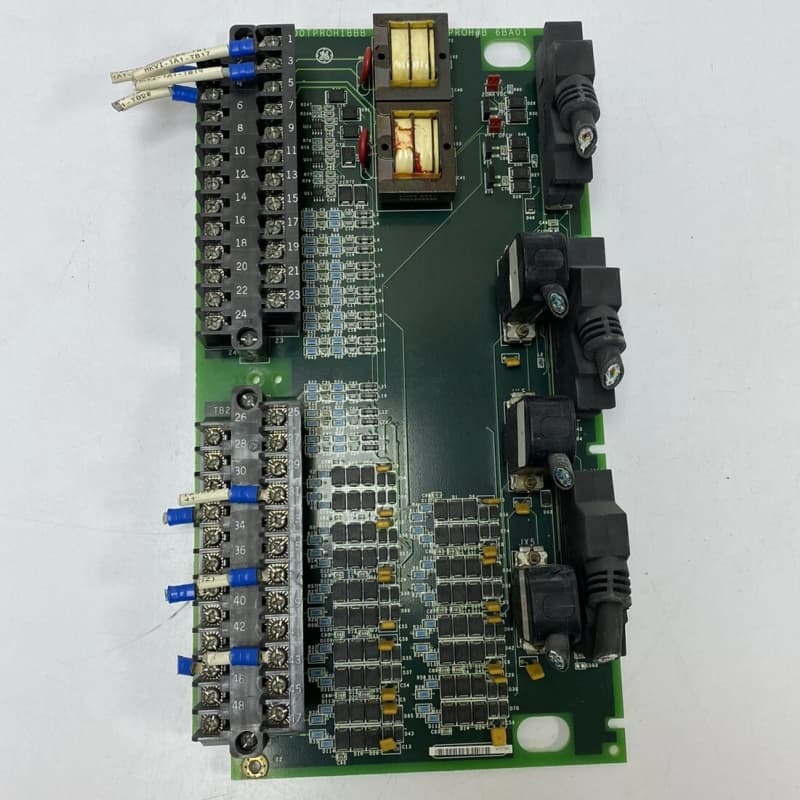

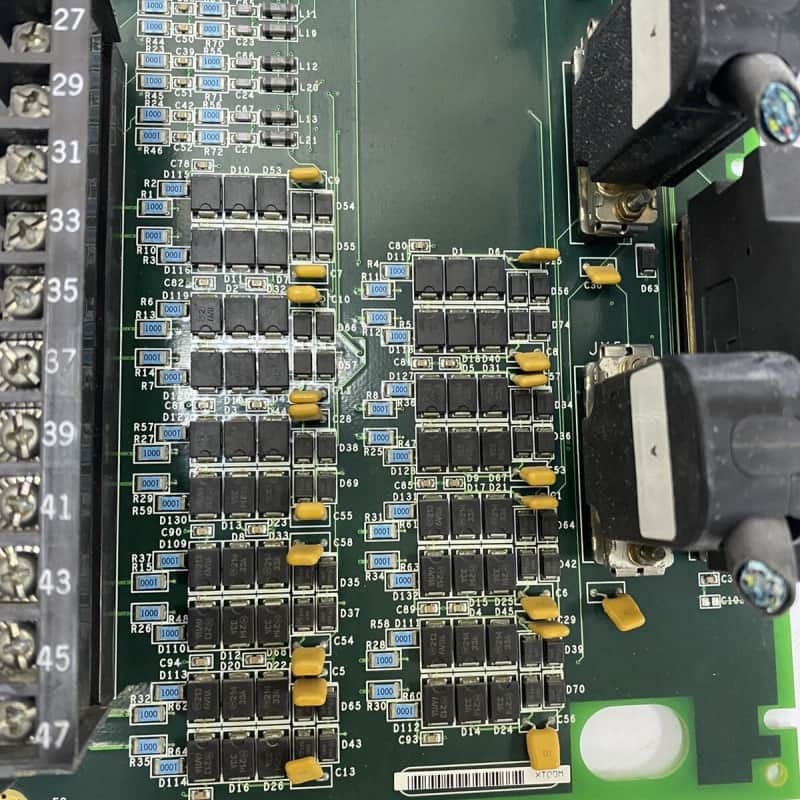

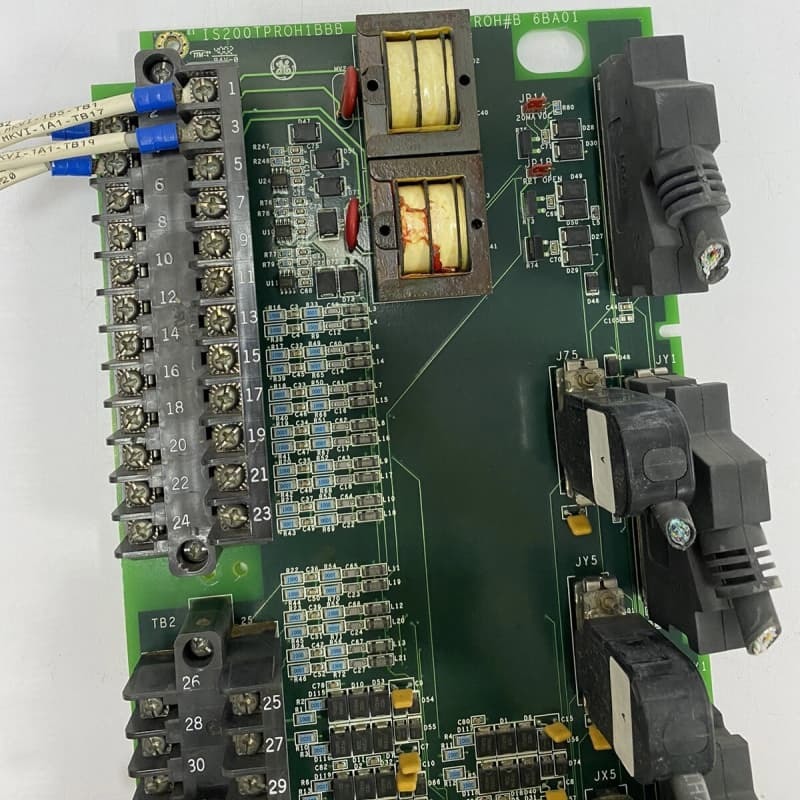

Physikalisch ist die lange rechteckige Platte mit zwei großen schwarzen Endblöcken an der linken Kante, roten Relais mit gelben Komponenten, roten MOVs, drei vertikalen variablen Widerständen,kleine gelbe KondensatorenEs verbindet sich mit VPRO-Boards und TREx-Terminalboards und erleichtert den Signalfluss für die Steuerung von Triebmagneten und Notfallfunktionen.

Eigenschaften:
Sicherheitskritische Signale:Lieferung von Geschwindigkeits-, Temperatur- und Spannungssignalen an VPRO-Boards, die einen unabhängigen Notfallüberschreitungs- und Synchronisationsschutz ermöglichen.

Integration der Redundanz:Funktioniert mit dreifach redundanten VPRO-Boards, die die Fehlerverträglichkeit in Sicherheitssystemen, die von den primären Steuerungen getrennt sind, gewährleisten.

Fahrtkontrolle:Unterstützt bis zu drei Antriebssolenoide über TREx- und TRPx-Boards, wobei jeder Turbinenantrieb auslösen kann.

Relaismanagement:VPRO steuert 12 TREG-Relais 9 in Stimmgruppen zur Steuerung von Solenoiden; ein sekundärer TREG kann über J4 gesteuert werden, um die Redundanz zu erhöhen.

Robuste Hardware:Einbezieht Endgeräte, Relais, MOVs und Widerstände, die für eine dauerhafte Leistung in industriellen Turbinen eingesetzt werden.
