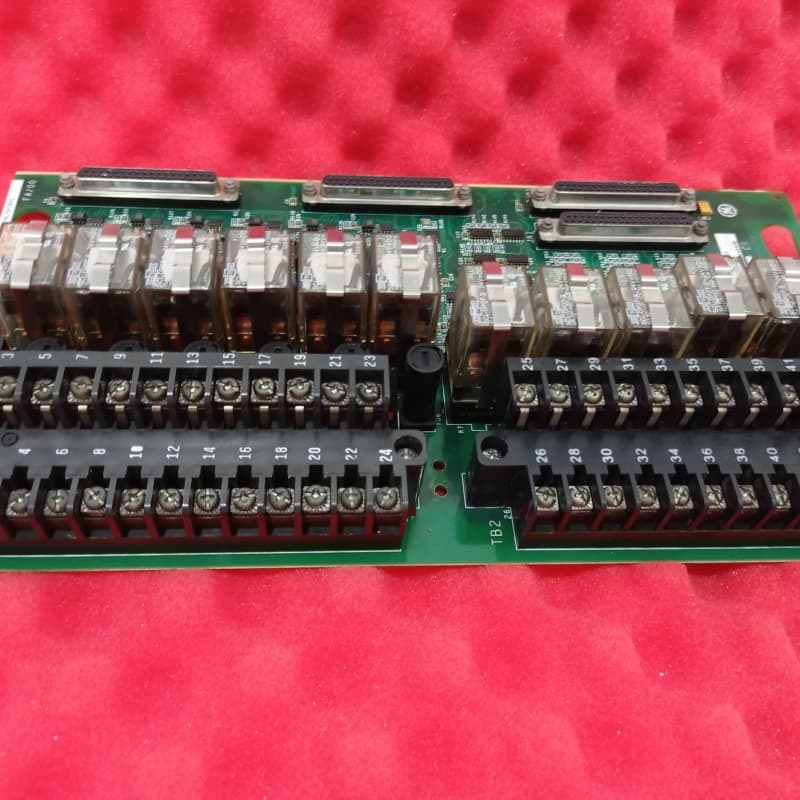

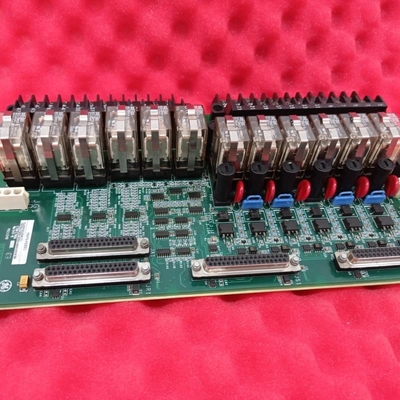

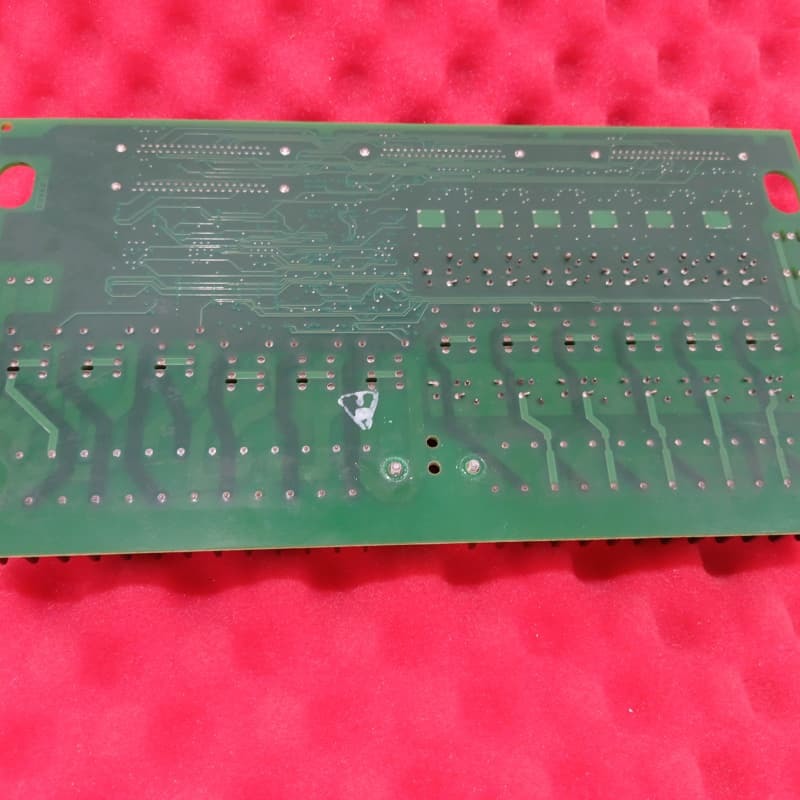

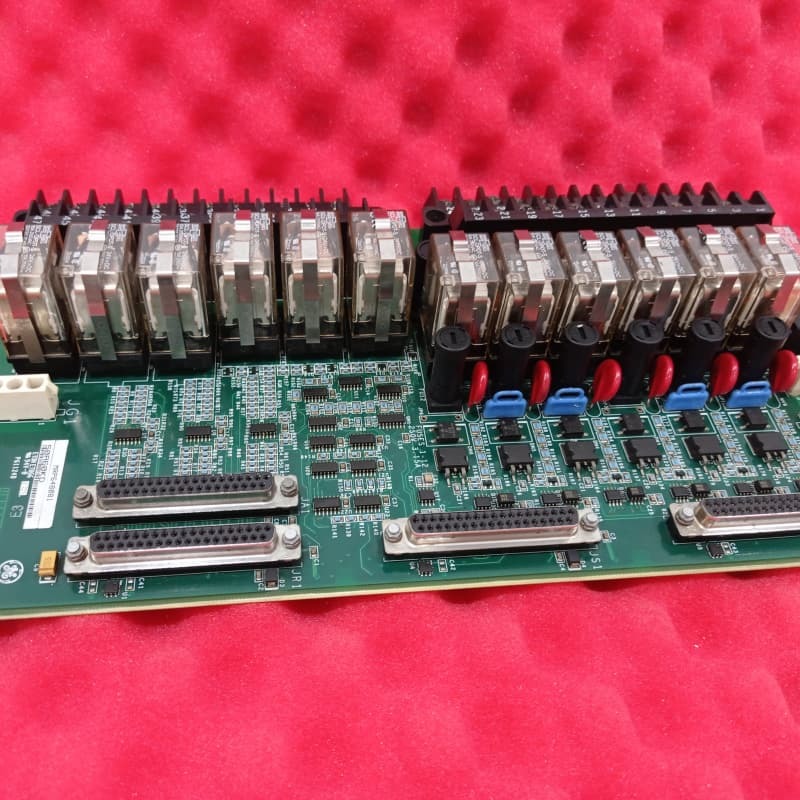

GE IS200TRLYH1BED Relay-Terminal-Board für das Mark VI-System

Die GE IS200TRLYH1BED ist eine Relaisausgangsplatine im Mark VI-System, die zur Steuerung von bis zu 12 steckbaren Magnetrelais für die industrielle Automatisierung konzipiert wurde. Sie bietet flexible Relaiskonfigurationen, mehrere Stromversorgungsoptionen und eine integrierte Unterdrückung zur Handhabung elektrischer Störungen, wodurch eine zuverlässige Leistung in verschiedenen industriellen Umgebungen gewährleistet wird.

Die ersten sechs Relais der Platine sind per Jumper für trockene Form-C-Kontakte oder externe Magnetventilsteuerung konfigurierbar, während fünf Relais für trockene Kontakte vorgesehen sind und eines eine 7A-Nennleistung für höhere Lasten aufweist. Sie unterstützt 125V DC, 24V DC und 115/230V AC Stromquellen, jeweils mit jumperwählbaren Sicherungen zum Schutz. Mit robusten Kontaktmaterialien und hoher Lebensdauer lässt sie sich nahtlos in Steuerungssysteme integrieren, die eine präzise Relaisfunktion erfordern.

Merkmale:
Relaiskapazität & Flexibilität: Steuert 12 Relais, davon 6 konfigurierbar als trockene Kontakte oder Magnetventil-Treiber, 5 dedizierte trockene Kontakte und 1 Hochstromrelais (7A).

Stromversorgungs-Vielseitigkeit: Unterstützt 125V DC, 24V DC und 115/230V AC (50/60Hz) mit individuellen Sicherungen, angepasst an verschiedene industrielle Stromversorgungen.

Schutz & Zuverlässigkeit: Die integrierte Unterdrückung mildert Spannungsspitzen; Silber-Cadmiumoxid-Kontakte gewährleisten Langlebigkeit.

Leistungsmetriken: Schnelle Reaktionszeit von ≤25ms, handhabt bis zu 10A Einschaltstrom und ist für 0,6A (125V DC), 3,0A (24V DC/AC) ausgelegt.
