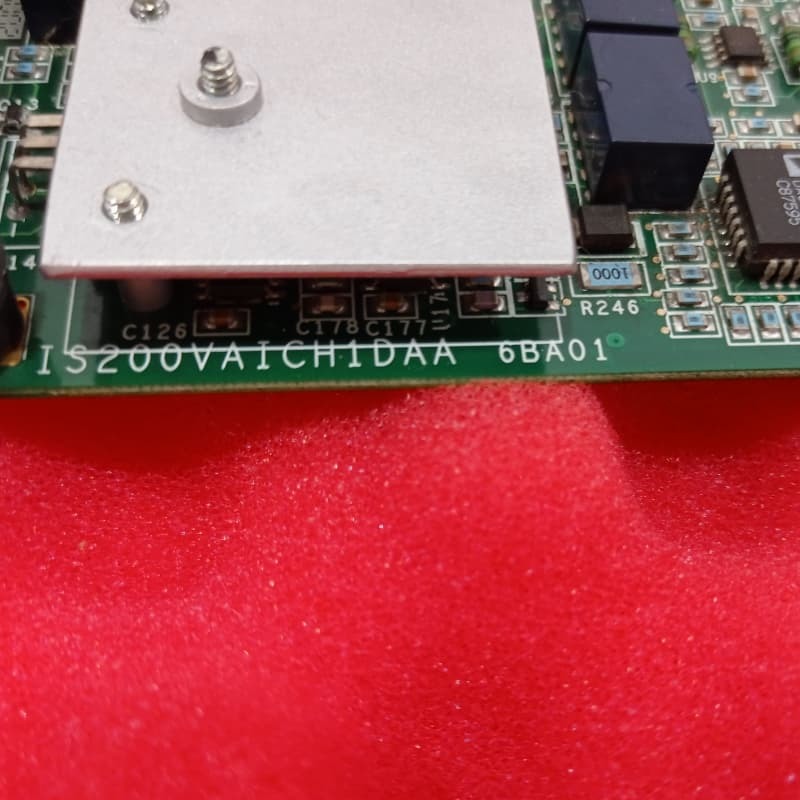

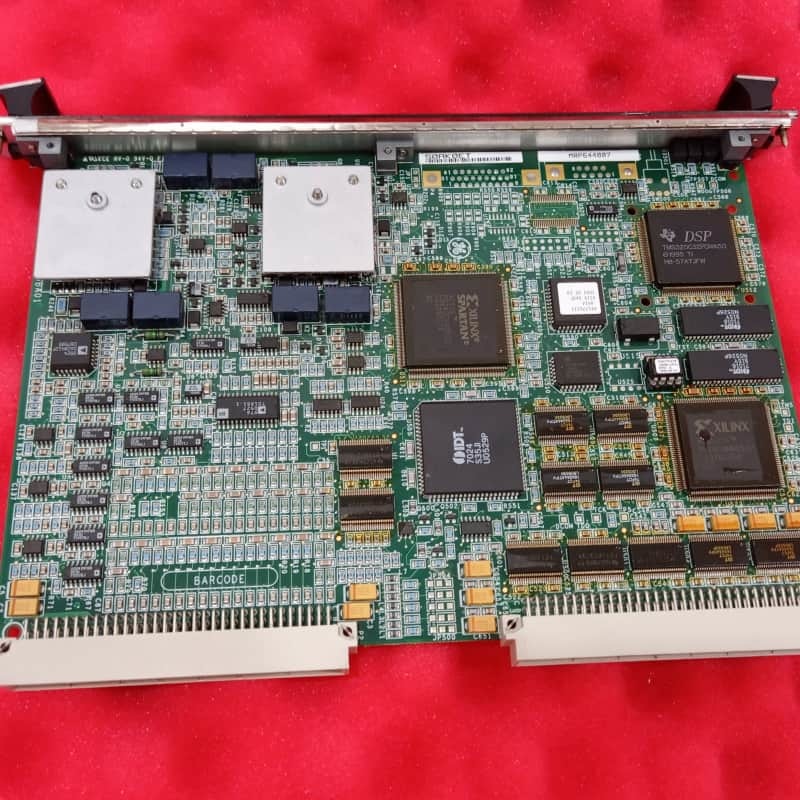

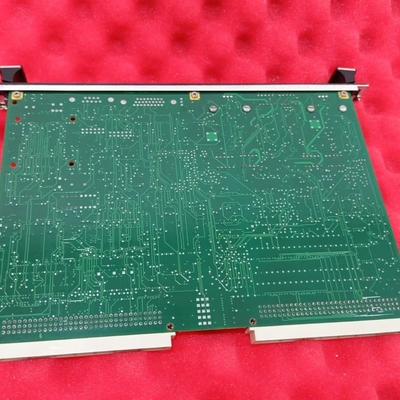

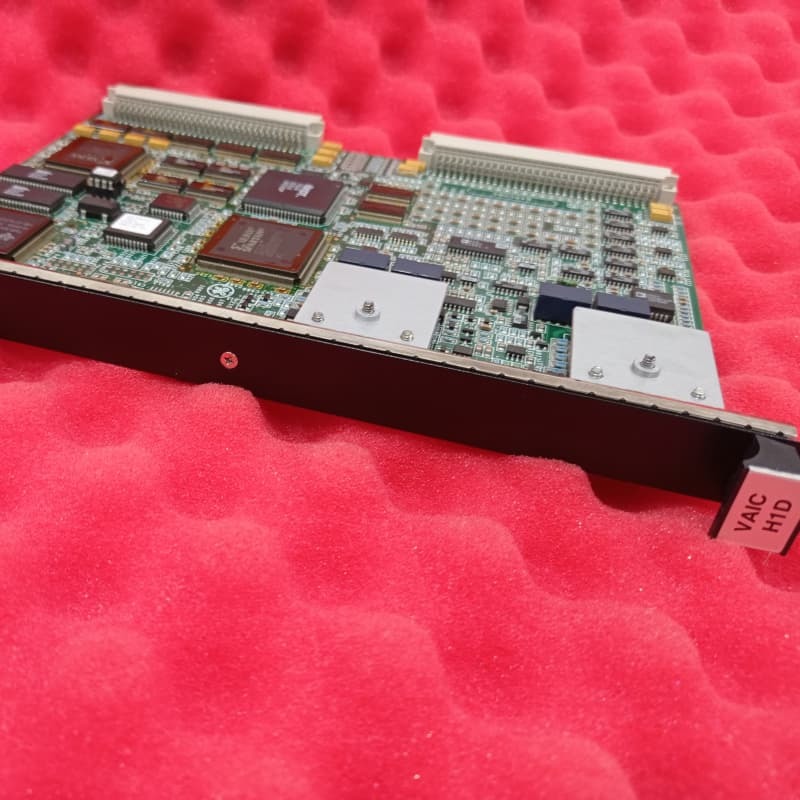

GE IS200VAICH1DAA VME Analog Eingangskarte für Mark VI Turbinensteuerung

Die GE IS200VAICH1DAA ist eine Analog-Eingangs-/Ausgangskarte im Mark VI Steuerungssystem, die sowohl Simplex- als auch TMR-Konfigurationen unterstützt. Sie verarbeitet 20 Analogeingänge und 4 Analogausgänge, wandelt analoge Signale in digitale Werte um, um sie über die VME-Backplane an die Steuerung zu übertragen, und umgekehrt für Ausgangsströme.

In TMR-Konfigurationen werden Eingangssignale auf drei VME-Racks (R, S, T) aufgeteilt, jedes mit einer VAIC; Ausgänge verwenden eine proprietäre Schaltung, um Signale von allen dreien zu kombinieren und so Fehlertoleranz zu gewährleisten. Im Simplex-Modus verarbeitet eine einzelne VAIC alle Signale. Sie integriert sich über J3/J4-Rastverbinder mit TBAI-Anschlussklemmen, unterstützt Lasten bis zu 800Ω über 1000 Fuß #18-Draht mit 18V Ansteuerspannung. Als Teil der Mark VI-Serie verbessert sie die Turbinensteuerung mit Speedtronic-Technologie.

Merkmale:
E/A-Kapazität: 20 Analogeingänge und 4 Ausgänge, verwaltet über zwei Anschlussklemmen.

Redundanzunterstützung: TMR-Konfiguration mit drei VAICs gewährleistet Fehlertoleranz; der Simplex-Modus bietet einen optimierten Betrieb.

Signalverarbeitung: Wandelt analog-digitale Signale für die Controller-Kommunikation und digital-analoge Signale für Ausgangsströme um und erhält die Integrität über lange Kabel.

Kompatibilität: Funktioniert mit TBAI-Anschlussklemmen und unterstützt 800Ω-Lasten und 1000 Fuß Verdrahtung über 18V Ansteuerspannung.

Industrielle Anpassungsfähigkeit: Integriert sich in Mark VI-Systeme und ermöglicht die Erkennung von Verdichterstörungen und zuverlässige Leistung in Turbinensteuerungsanwendungen.

Einfache Installation: Verbindet sich über J3/J4-Rastverbinder; Diagnoseleuchten zeigen den Systemzustand nach dem Einschalten an.
