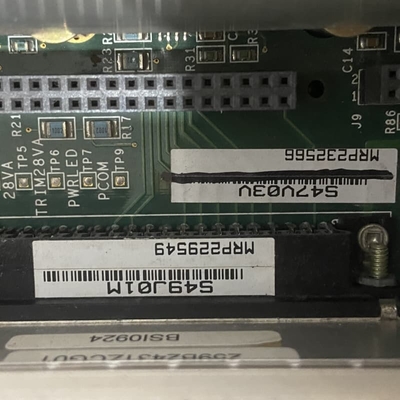

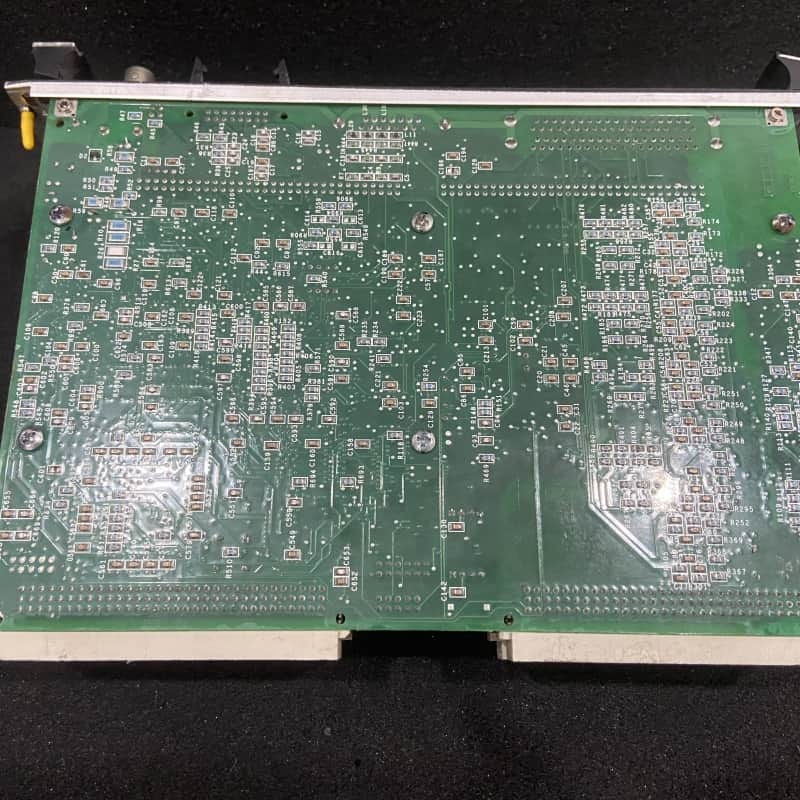

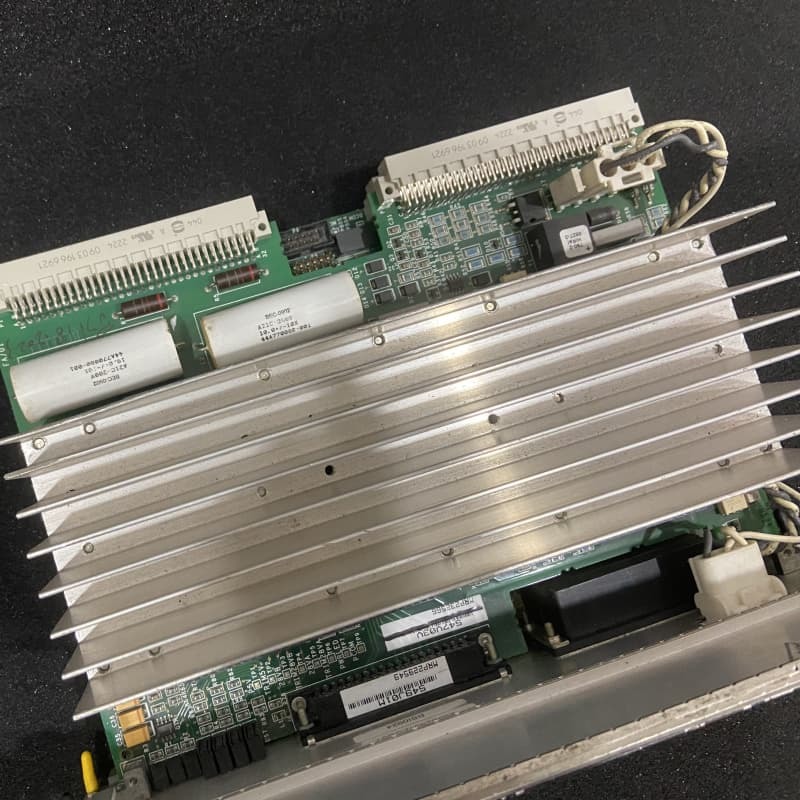

GE IS215VPROH2BD Turbinenschutzplatine Mark V Serie

Die GE IS215VPROH2BD ist eine Turbinenschutzplatine der Mark VI Speedtronic-Serie, die als Kernkomponente eines unabhängigen Not-Überdrehzahlschutzsystems dient. Sie wurde entwickelt, um die Turbinensicherheit zu erhöhen, und arbeitet zusammen mit den TPRO- und TREG-Anschlussplatinen, wodurch ein redundanter Sicherheitsmechanismus entsteht, der für den Betrieb von Gas-, Dampf- und Windturbinen unerlässlich ist.

Als Teil eines dreifach redundanten Aufbaus verwaltet die Platine die Auslösesolenoidventile über die TREG-Platine und gewährleistet so eine ausfallsichere Notabschaltung bei Überdrehzahlen oder Notfällen. Sie verfügt über Ethernet-Konnektivität für die IONet-Kommunikation mit den Steuermodulen, was eine Echtzeitüberwachung und Integration in umfassendere Turbinensteuerungsarchitekturen ermöglicht. Mit robuster Hardware und vielseitigen Eingangs-/Ausgangsfunktionen bietet sie zuverlässigen Schutz in verschiedenen industriellen Anwendungen.

• Dreifache Redundanz: Teil eines Drei-Platinen-Systems in einem dedizierten Modul, das vom Hauptsteuersystem isoliert ist, um einen unabhängigen Betrieb und Fehlertoleranz zu gewährleisten.
• Notfallschutz: Führt Not-Überdrehzahlschutz- und Not-Aus-Funktionen aus und steuert bis zu drei Auslösesolenoidventile über die TREG- und TRPG-Anschlussplatinen; jede Platine kann eine Turbinenabschaltung zur Redundanz auslösen.
• Relaissteuerung: Verwaltet 12 Relais auf TREG, wobei 9 in drei Abstimmungsgruppen konfiguriert sind, um Auslösesolenoidventile zu aktivieren, und unterstützt ein sekundäres TREG über J4 für verbessertes Backup.
• Vielseitige E/A: Akzeptiert Eingänge von passiven Drehzahlabnehmern, Thermoelementen, 4-20 mA Signalen und Auslösesperren; Ausgänge steuern Auslösesolenoidventile, Economizer-Relais und Leistungsschalterbefehle für Schutzmaßnahmen.
• Installation & Diagnose: Hot-Swap-fähig über sichere Verriegelungsanschlüsse; Diagnoseleuchten auf der Vorderseite überprüfen die Initialisierung, wobei Firmware-Updates für eine optimale Leistung empfohlen werden.
• Leistung & Performance: Arbeitet mit 70-145 V DC Eingang und liefert 5 V und 28 V DC Ausgänge; hohe 100 Hz Bildrate ermöglicht Echtzeit-Datenverarbeitung, mit MPU-Kabelunterstützung für Sensoren bis zu 300 m Entfernung.
• Industrielle Haltbarkeit: Gebaut mit robusten Komponenten, um rauen Umgebungen standzuhalten, wodurch ein zuverlässiger Betrieb in kritischen Turbinenanwendungen gewährleistet wird.
