GE IS220YSILS1B Sicherheits-E/Ausrüstung 100 mm x 200 mm Mark VIe-Serie

Das GE IS220YSILS1B ist ein Core Safety Protection I/O Pack, das zur Mark VIeS-Serie von GE gehört, einer spezialisierten Komponente, die sich auf sicherheitskritische Funktionen in industriellen Steuerungssystemen konzentriert. Es arbeitet mit Gleichstrom (DC) mit einem Mindesteingang von 27,4 Volt, einer Nennleistung von etwa 28 Volt und einer maximalen Toleranz von 28,6 Volt – was eine stabile Stromaufnahme gewährleistet, die auf industrielle DC-Systeme abgestimmt ist.

Entwickelt, um den rauen Bedingungen zu widerstehen, die für Anwendungen der Mark VIeS HazLoc-Serie typisch sind, arbeitet es innerhalb eines bestimmten Umgebungstemperaturbereichs. Dieser Bereich erstreckt sich von -30 °C bis +65 °C, wodurch es sich für Umgebungen mit extremen Temperaturschwankungen, wie z. B. Kraftwerke oder Turbinenanlagen, eignet. Das IS220YSILS1B ist eine modulare Baugruppe und stellt eine überarbeitete Version des übergeordneten Modells IS220YSILS1 dar, die eine funktionale Revision der Klasse B beinhaltet, die seine grundlegenden Leistungsspezifikationen und die Gesamtbetriebsfähigkeit im Vergleich zum Original verbessert.

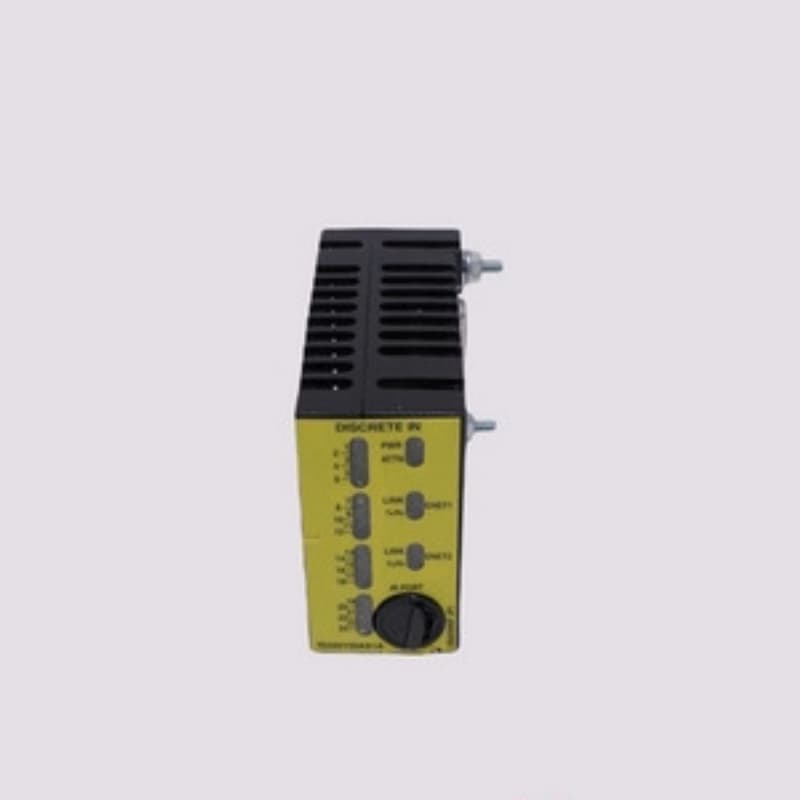

Physisch verfügt das Gerät über eine interne Schaltung, die in einem Kunststoffgehäuse untergebracht ist. Das Gehäuse verfügt über seitliche Lüftungsschlitze, die zwei Zwecken dienen: der Erleichterung der Kühlung, um eine Überhitzung während des Dauerbetriebs zu verhindern, und der Verstärkung der strukturellen Integrität, um interne Komponenten vor geringen mechanischen Belastungen zu schützen. Diese Frontplatte ist mit einer Reihe von LED-Anzeigen ausgestattet, die für Diagnoseprozesse von entscheidender Bedeutung sind und es den Bedienern ermöglichen, den Status des Geräts zu überwachen und potenzielle Probleme in Echtzeit zu identifizieren.

Hauptmerkmale
Präzise Leistungsspezifikationen: Arbeitet mit einem DC-Spannungsbereich, der auf industrielle Stabilität zugeschnitten ist – 27,4 V bis 28,6 V, mit einer Nennleistung von 28 V – was eine konstante Leistung ohne spannungsbedingte Störungen gewährleistet, eine kritische Anforderung für Sicherheitsfunktionen.

Industrielle Temperaturresistenz: Funktioniert zuverlässig innerhalb eines Umgebungstemperaturbereichs von -30 °C bis +65 °C, was den robusten Designstandards der Produkte der Mark VIeS HazLoc-Serie entspricht und den Einsatz in rauen Umgebungen mit extremen thermischen Schwankungen ermöglicht.

Erweiterte Revision der Klasse B: Als überarbeitetes Modell des übergeordneten IS220YSILS1 bietet es verbesserte Grundleistung und Funktionalität, wodurch potenzielle Einschränkungen des ursprünglichen Designs behoben werden, um sicherheitskritische Regelkreisoperationen besser zu unterstützen.

Schützendes und gekühltes Gehäuse: Das Kunststoffaußengehäuse enthält seitliche Lüftungsschlitze, die eine effektive Kühlung unterstützen – wodurch eine Überhitzung der Komponenten während des Dauerbetriebs verhindert wird – und die strukturelle Haltbarkeit erhöhen, wodurch die interne Schaltung vor Umwelteinflüssen und geringen physischen Einwirkungen geschützt wird.

Diagnose-LED-Anzeigen: Die gelbe Frontplatte verfügt über mehrere LED-Paare, die der Diagnose gewidmet sind und klare visuelle Statusaktualisierungen liefern. Diese Paare umfassen OPT und SYNC, WSOG und OSPD, ESTP und RUN, Tx/Rx und LINK ENET2, Tx/Rx und Link ENET1 sowie ATTN und PWR. Jedes Paar kommuniziert spezifische Betriebszustände, wodurch eine schnelle Fehleridentifizierung ermöglicht und die Wartungsstillstandszeiten reduziert werden.
