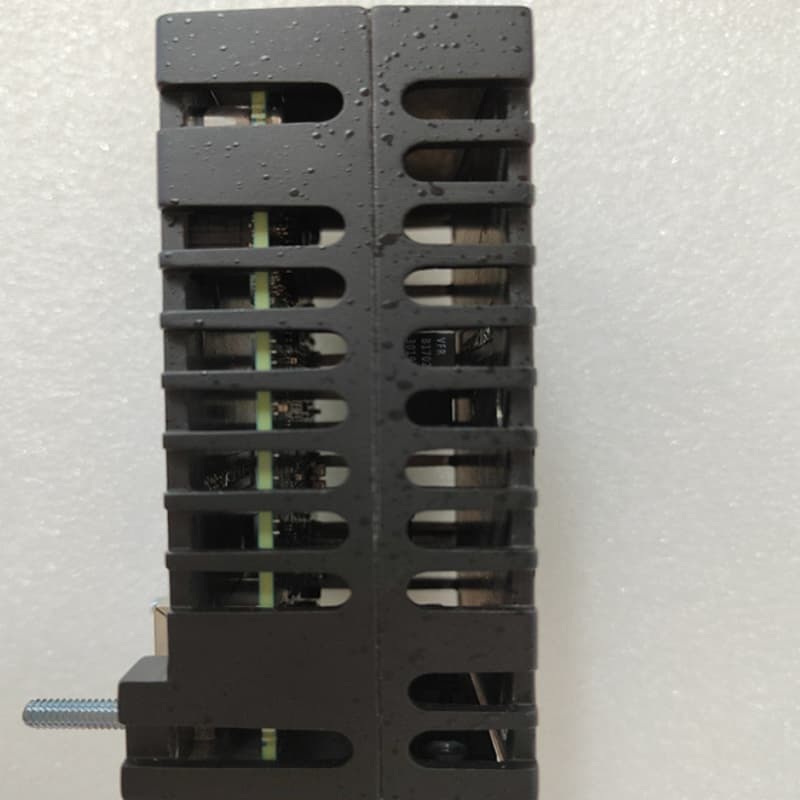

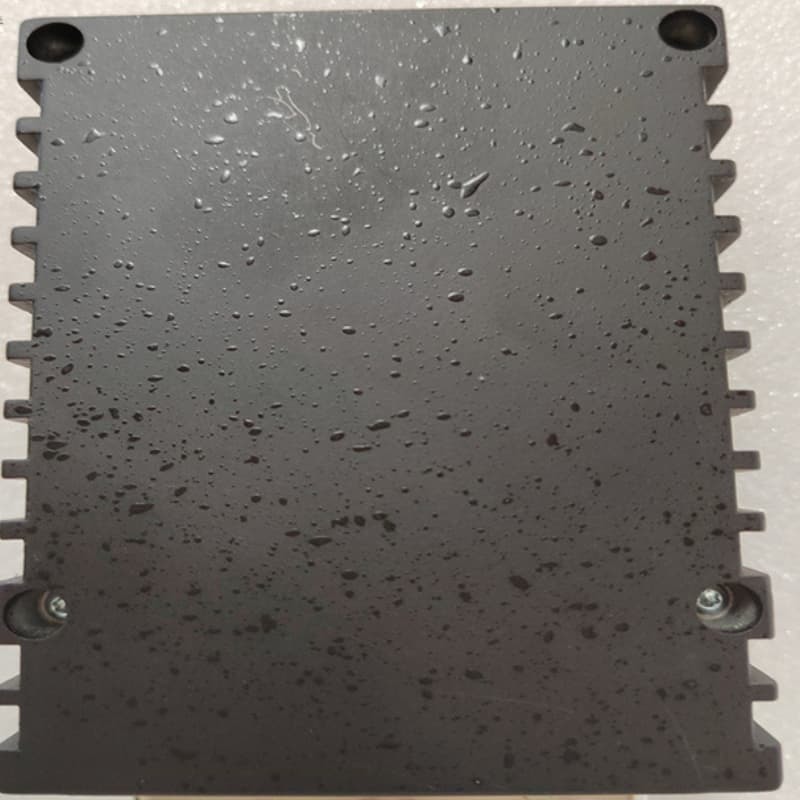

GE IS220PCLAH1A Analog I/O-Modul 4-Kanal 16-Bit A/D

Die GE IS220PCLAH1A ist ein 4-Kanal Core Analog I/O Modul der Mark VIe Serie, das für verteilte Steuerungssysteme entwickelt wurde – hauptsächlich zur Unterstützung von Gasturbinen mit Aero-Derivaten. Hergestellt in den USA, arbeitet es mit 28 V DC bei -30 bis 65 °C und verfügt über eine 16-Bit-A/D-Wandlerauflösung für die präzise Verarbeitung analoger Signale.

Seine Kernfunktion ist die Bereitstellung kritischer analoger E/A für den Motorbetrieb, die Integration mit SCLS/SCLT-Anschlussklemmen. Es unterstützt verschiedene Steuerkonfigurationen: Dual-/Simplex-Controller mit TMR/Simplex-E/A. Die Installation umfasst die Montage von SCLS-Boards, direkten PCLA-Anschluss an J3/J4, DIN-Schienen- oder Schrankmontage für SCLT und 68-polige Kabelverbindungen. Der Betrieb basiert auf zwei Leiterplatten: einer gemeinsam genutzten Mark VIe-Prozessorplatine und einer BCLA-Erfassungsplatine, die eine nahtlose Kompatibilität mit allen Mark VIe E/A-Packs/Controllern und Bildraten gewährleistet.

Hauptmerkmale:
Präzise analoge E/A: 4 Kanäle mit 16-Bit-A/D-Auflösung, die Thermoelemente, RTDs, Spannung und 4–20 mA Schleifen verarbeiten.

Flexible Kompatibilität: Funktioniert mit allen Mark VIe E/A-Packs/Controllern, unterstützt Bildraten von 10–320 ms und passt sich Simplex/TMR-Konfigurationen an.

Robustes Industriedesign: Arbeitet mit 28 V DC bei -30 bis 65 °C, mit langlebiger Konstruktion, die für raue Industrieumgebungen geeignet ist.

Vereinfachte Installation: Verwendet 4-Ecken-SCLS-Montage, 68-polige Kabel für SCLT-Verbindungen und klare Erdungsrichtlinien, um die Signalintegrität zu gewährleisten; Ethernet-Ports unterstützen Einzel-/Doppelverbindungen.

Modularer Betrieb: Besteht aus einer gemeinsam genutzten Mark VIe-Prozessorplatine und einer BCLA-Erfassungsplatine, die sich in SCLS/SCLT-Anschlussklemmen integriert, um eine zuverlässige analoge Signalerfassung und -übertragung für die Turbinensteuerung zu ermöglichen.
