GE Mark V DS200CTBAG1A Analog-Abschlussmodul 330mm x 100mm

GE DS200CTBAG1A ANALOGEN ENDUNGS-Module

Beschreibung des Produkts:

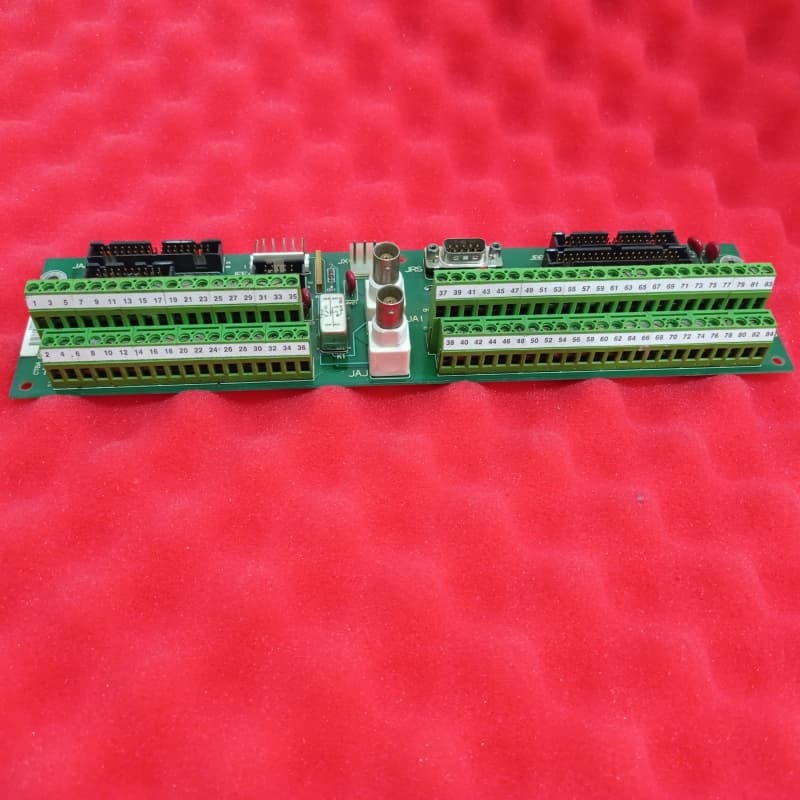

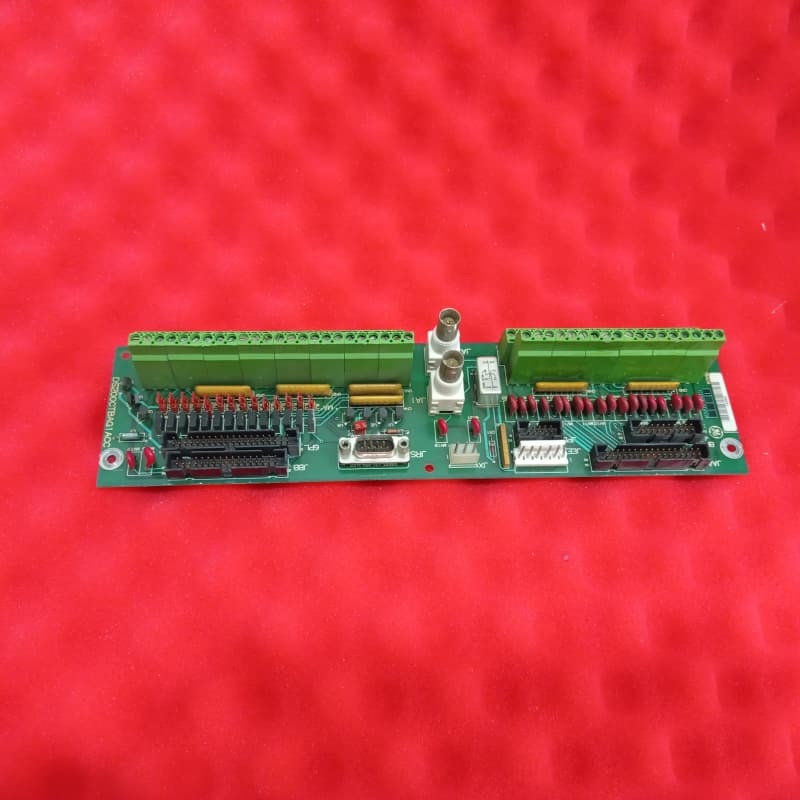

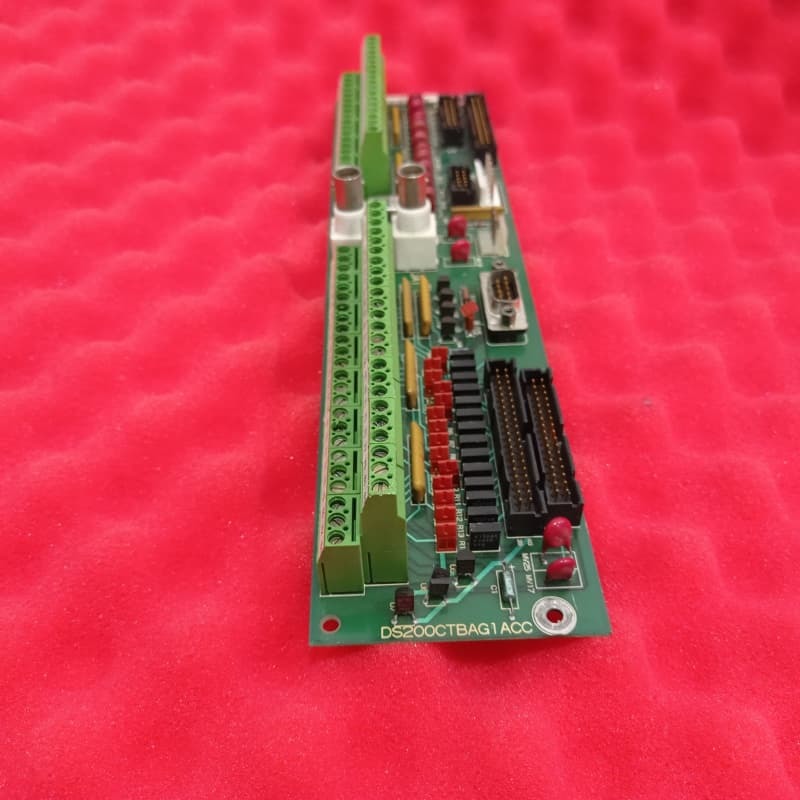

Die GEDS200CTBAG1Aist ein Analog Termination Board (CTBA), das ausschließlich für SPEEDTRONIC Mark V LM Turbine Control Systeme konzipiert wurde, die zur Steuerung von automatischen Antrieben von Wind-, Dampf- und Gasturbinen verwendet werden,und Teil der letzten Mark-Serie von GE, die ihre patentierte Speedtronic-Technologie nutzt.Als Endplatine für den gemeinsamen Datenprozessor des Systems befindet sie sich im Mark V-C/R5-Kern und erleichtert die Übertragung kritischer Signale und die Überwachung der Leistung.

Zu den wichtigsten Funktionen gehören die Bearbeitung von 4-20 mA Eingaben/Ausgängen, IONET/ARCNET-Kommunikationsverbindungen und Wellenspannungs-/Stromsignale.23 rote Varistoren zur Spannungsunterdrückung, 7 Dioden und Widerstände/Kondensatoren zur Restspannungsbegrenzung.Es verfügt über zwei in der Fabrik gebohrte Löcher pro kurzem Ende für die Montage und eine Reihe von Mark V-kompatiblen Steckverbinder mit dem 6PL-Steckverbinder als nicht verwendeten ÜberbleibselEs verfügt über 15 Hardware-Jumper für die Anpassung und eine einzige A-Rating-funktionale Überarbeitung.und nicht genutzte COREBUS-Anschlüsse erfordern Endwiderstände.

Eigenschaften:

Umfassendes Signalmanagement:Handhabung von 4-20 mA I/O, IONET/ARCNET-Kommunikation und Schachtspannungs-/Stromsignalen, dient als zentrale Endkernzentrale für den gemeinsamen Datenprozessor des Systems.

Diagnostische und Schutzkomponenten:Enthält einen RS-232-Anschluss für TIMN-Diagnostik, Varistoren/Dioden/Widerstände zur Spannungsunterdrückung/Einschränkung und ein Bypass-Relee für die COREBUS-Kommunikationsredundanz.

Konfigurierbare Jumper:15 Springer ermöglichen eine maßgeschneiderte Signalvermittlung, die sich an die spezifischen Anforderungen der Turbinensteuerung anpasst.

Mark V Connector Ökosystem:Es verfügt über spezielle Steckverbinder für die Schnittstelle mit anderen Mark V-Boards, mit klaren Richtlinien für nicht verwendete Steckverbinder.

Sicherer Aufbau:Fabrikbohrte Löcher sorgen für eine stabile Installation im Systemkern und die Aufrechterhaltung der Zuverlässigkeit in Industrieanlagen.

Technische Parameter:
