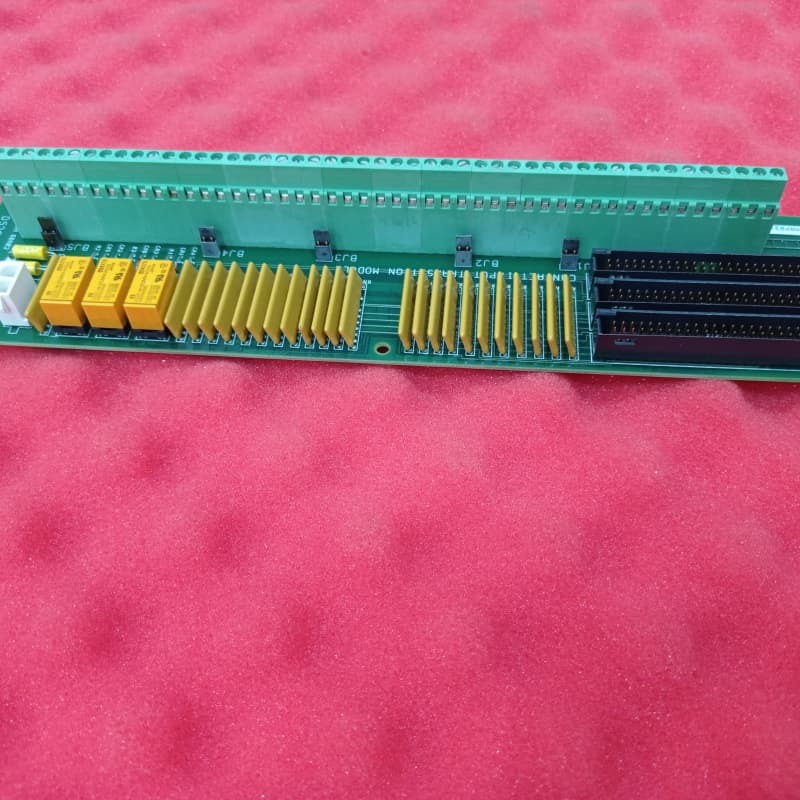

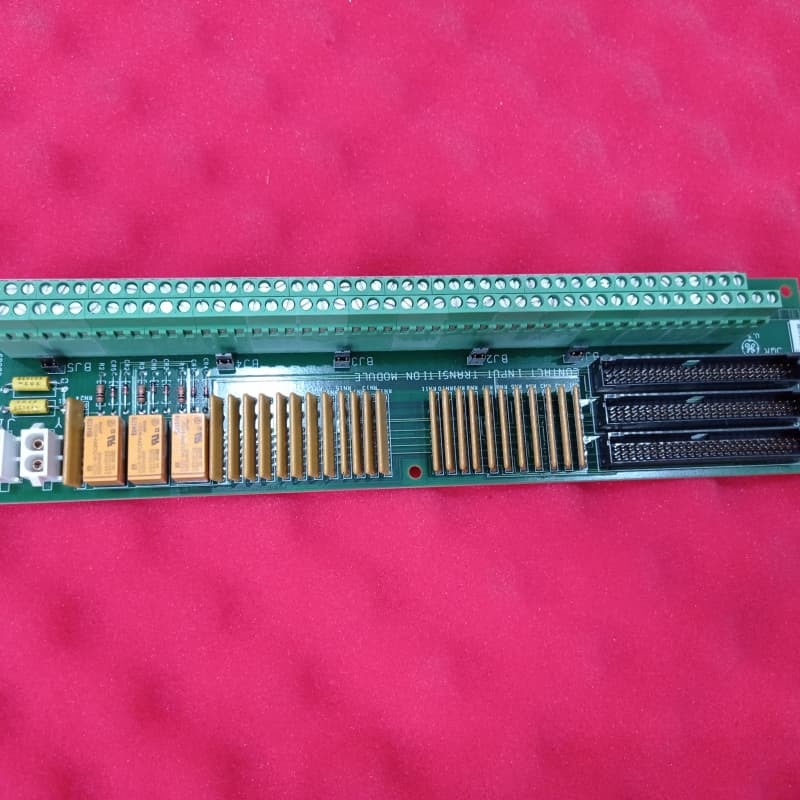

GE DS200DTBAG1A Digitale Endplatte 200 mm x 100 mm

GE DS200DTBAG1A Digitale Kontaktanschlussplatine

Produktbeschreibung

Die GE DS200DTBAG1A ist eine digitale Kontaktanschlussplatine (DTBA), die Teil der Mark V LM-Serie von GE ist und für Gasturbinen-Steuerungssysteme entwickelt wurde. Sie wird als Kontakt-Eingangs-Abschlussmodul klassifiziert und an den Positionen Q11, Q21 und Q51 innerhalb digitaler Kerne installiert. Sie dient als kritische Schnittstelle zwischen Kontakteingängen und der TCDA.

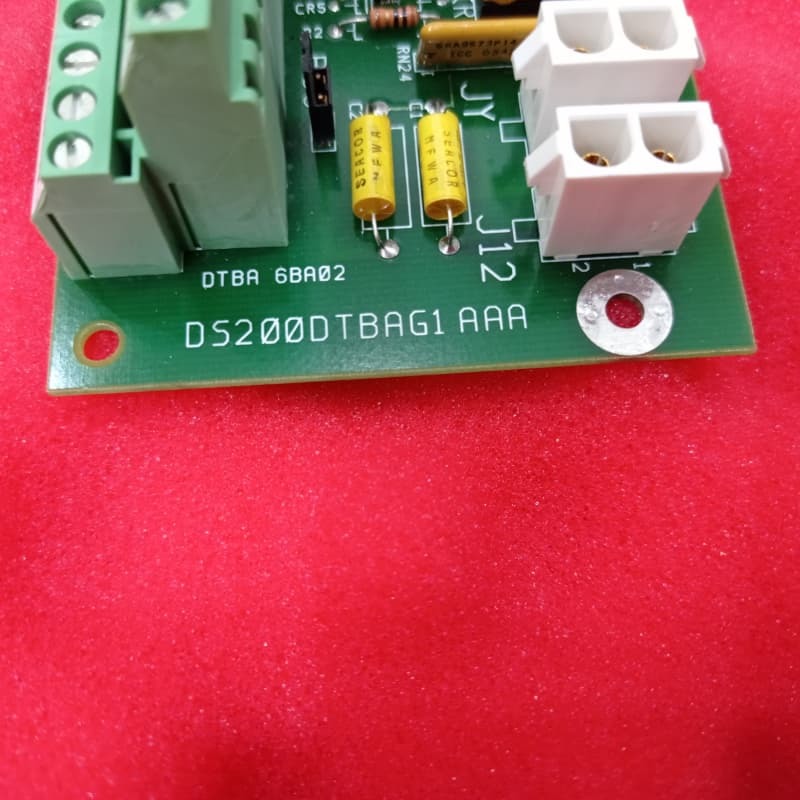

Ihre Kernfunktion besteht darin, die ersten 46 Kontakteingänge eines digitalen Kerns zur TCDA-Platine zu leiten, wobei die Invertierung der Eingangserkennung über die TCDA-IO-Einstellungen für die Ausfallsicherheitsfunktion konfigurierbar ist. Sie bezieht 125 VDC-Strom über den JY-Anschluss und unterstützt zwei Erregungsspannungsoptionen für den Kontakteingang über die TB2-Anschlussplatine – werkseitig implementiert. Die Mark V LM-Steuerung verwendet ihre Leistung, um eine durch Sicherungen isolierte, strombegrenzte Abfrage-Spannung für Eingänge bereitzustellen. Jumper auf der Platine isolieren Feldmasse, indem sie die Abfrage-Spannung unterbrechen, gruppiert in 8-Kontakt-Sätzen, und erfordern eine Turbinenabschaltung für Anpassungen. Sie ermöglicht es der TCDA auch, Änderungen des Kontakteingangsstatus innerhalb von 1 ms mit einem Zeitstempel zu versehen und führt kontinuierliche Diagnosen durch, um auf Schaltungsfehler aufmerksam zu machen.

Hauptmerkmale
Mark V LM-Gasturbinen-Integration: Explizit für Mark V LM-Gasturbinen-Steuerungssysteme entwickelt, um eine nahtlose Kompatibilität mit digitalen Kernen und TCDA-Platinen zu gewährleisten.

Konfigurierbare ausfallsichere Eingänge: Kontakteingänge können über die TCDA-IO-Konfiguration invertiert werden, um einen ausfallsicheren Betrieb zu ermöglichen und sich an kritische Turbinensicherheitsanforderungen anzupassen.

Unterstützung für duale Erregungsspannung: Werkseitig auf die Verwendung von entweder 125 VDC oder 24 VDC Erregung für Kontakteingänge eingestellt, passend zu unterschiedlichen Systemleistungsanforderungen.

Masseisolierung & Sicherheit: Feldmasse werden mit Jumpern isoliert, die die Abfrage-Spannung unterbrechen; Jumper-Anpassungen sind aus Sicherheitsgründen auf Turbinenabschaltungen beschränkt.

Präzise Überwachung & Diagnose: Ermöglicht der TCDA, Änderungen des Eingangsstatus innerhalb von 1 ms mit einem Zeitstempel zu versehen und führt kontinuierliche Diagnoseprüfungen durch, die Warnungen bei Schaltungsfehlern auslösen, um Ausfallzeiten zu minimieren.

Optische Isolation: Alle Kontakteingänge sind durch die TCDA-Platine optisch isoliert, wodurch elektrische Störungen verhindert und empfindliche Steuerschaltungen geschützt werden.

Technische Parameter:
