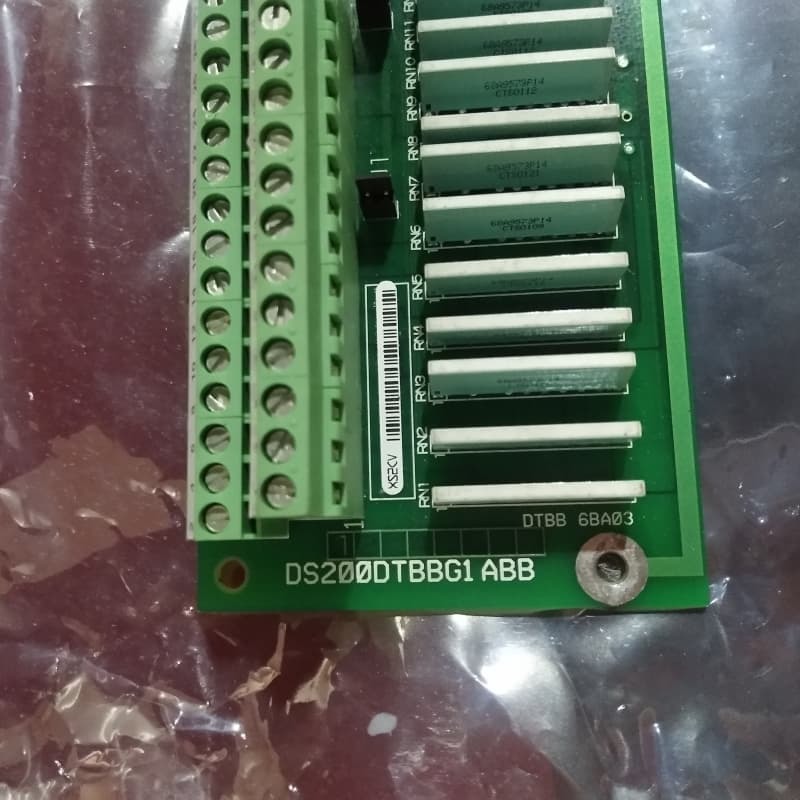

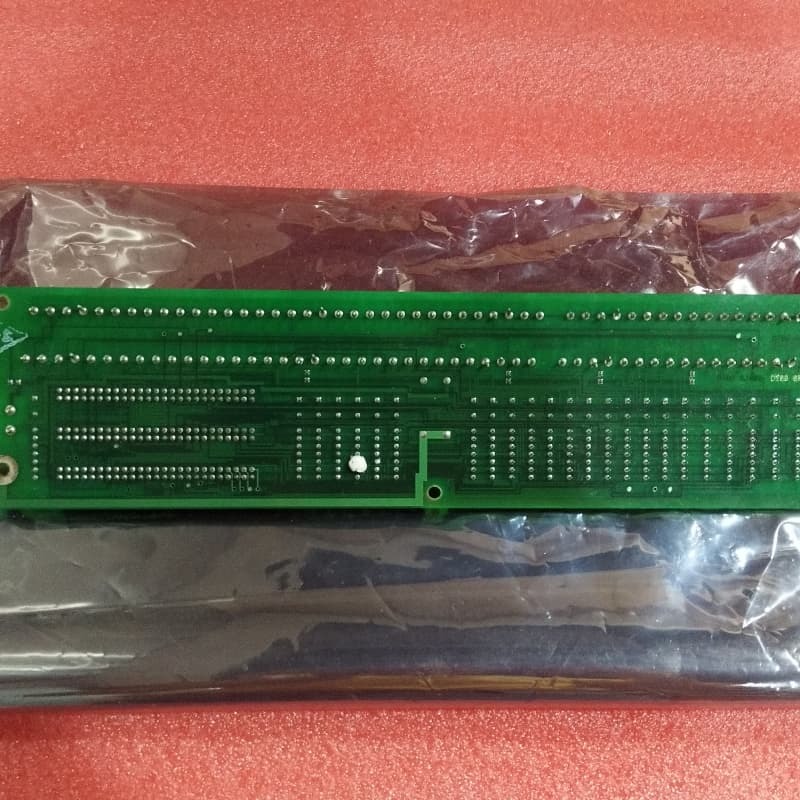

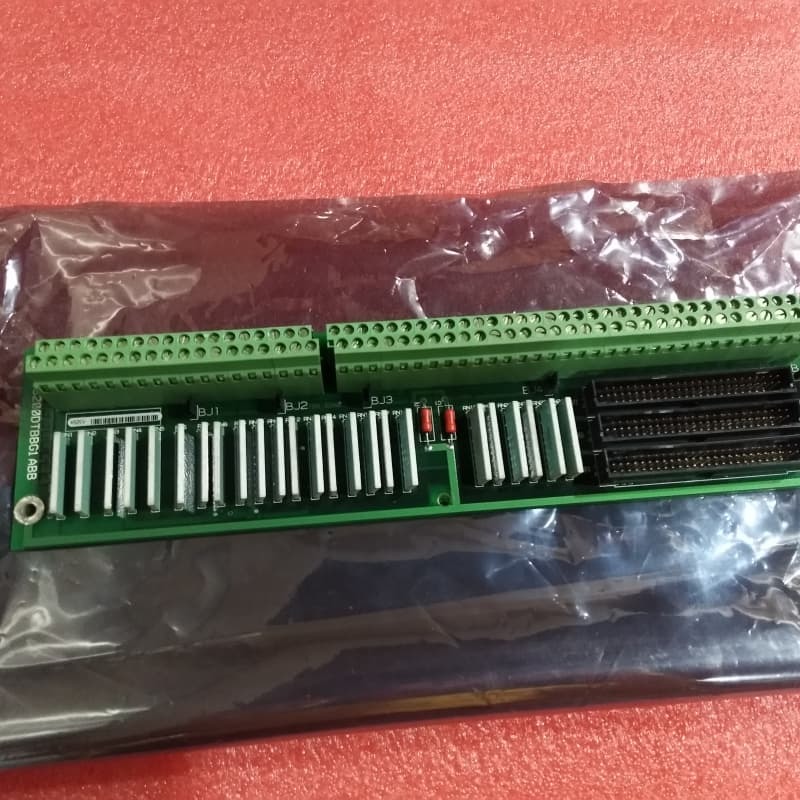

GE DS200DTBBG1A Digital I/O Klemmenplatine 200mm x 330mm

GE DS200DTBBG1A ANSCHLUSSTAFEL DIGITALES E/A-MODUL

Produktbeschreibung:

Die GE DS200DTBBG1A ist eine Anschlusskarten-Digital-Connector-Karte, die zur Mark V-Serie von GE gehört und für industrielle Steuerungssysteme entwickelt wurde – wahrscheinlich in Turbinen- oder Antriebsanlagen integriert, um die Signalverdrahtung und die Erweiterung von Kontakteingängen zu verwalten.

Ihre Hauptaufgabe ist es, als zentraler Knotenpunkt für Signalverbindungen und -weiterleitung zu dienen, mit zwei Anschlussblöcken mit jeweils 95 Signalverdrahtungsanschlüssen und eindeutiger Anschlussidentifizierung über Block-IDs und sequenzielle Nummerierung. Sie enthält außerdem drei 40-polige Stecker, drei 50-polige Stecker, Bajonettstecker und fünf Jumper.

Die Kompatibilität mit bestimmten Mark V-Komponenten wird über dedizierte Stecker wie JRR für TCDA-Kontakteingänge und JY für 125 VDC-Stromversorgung von DTBA-Karten sichergestellt, während der JRS/T-Stecker typischerweise ungenutzt ist. Entscheidend für ihren Betrieb ist die präzise Ausrichtung der Flachbandkabel mit 40-poligen Steckern – Fehlverbindungen erzwingen Antriebsabschaltungen, was die Produktivität verringert und die Bediener beeinträchtigt.

Hauptmerkmale:
Signalweiterleitung mit hoher Dichte: Zwei Anschlussblöcke unterstützen bis zu 110 Signaladern mit sequenzieller Nummerierung für ein organisiertes, nachvollziehbares Verdrahtungsmanagement.

Vielfältige Steckerkompatibilität: Enthält 40-polige, 50-polige und Bajonettstecker sowie dedizierte Schnittstellen, JRR für TCDA, JY für 125 VDC-Stromversorgung zur Integration mit Mark V-Systemkomponenten.

Konfigurierbare Funktionalität: Fünf Jumper ermöglichen die Anpassung von Signalpfaden oder die Isolierung und passen sich so den spezifischen Anforderungen des Steuerungssystems für die Kontakteingangserweiterung an.

Präzisionsabhängige Installation: Flachbandkabelverbindungen zu 40-poligen Steckern erfordern eine strikte Ausrichtung – Fehlverbindungen lösen Antriebsabschaltungen aus, was die Notwendigkeit einer dokumentierten Verdrahtung unterstreicht, um Produktivitätsverluste zu vermeiden.
