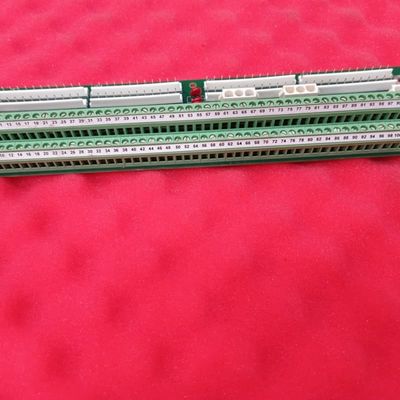

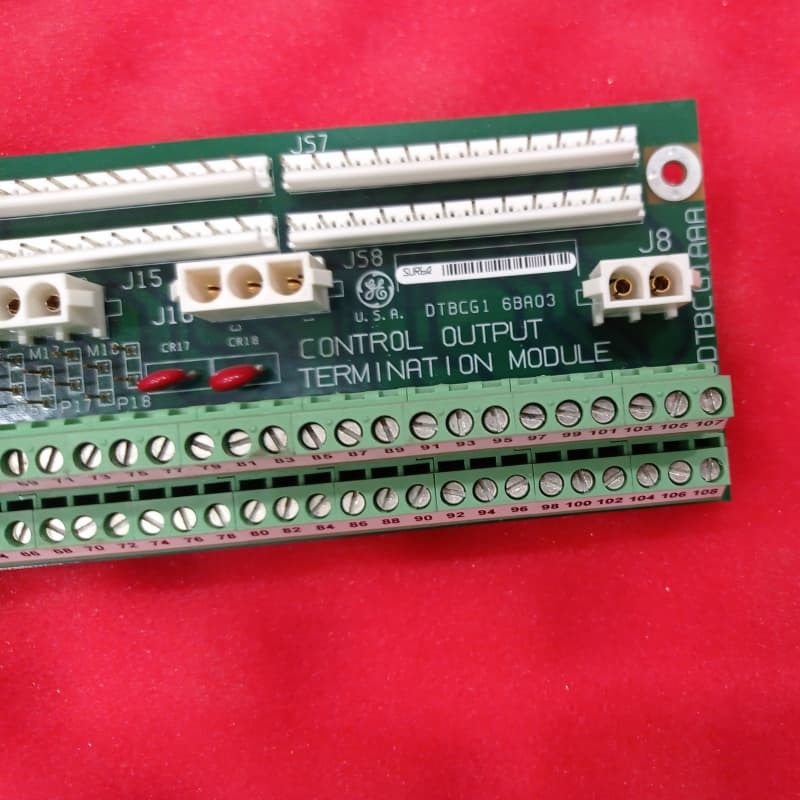

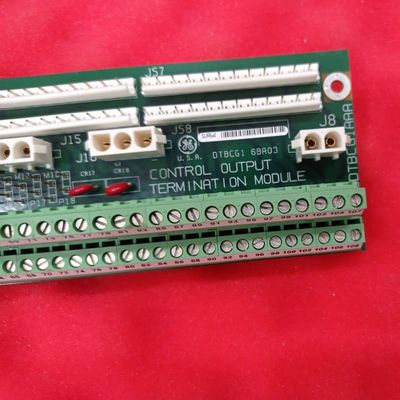

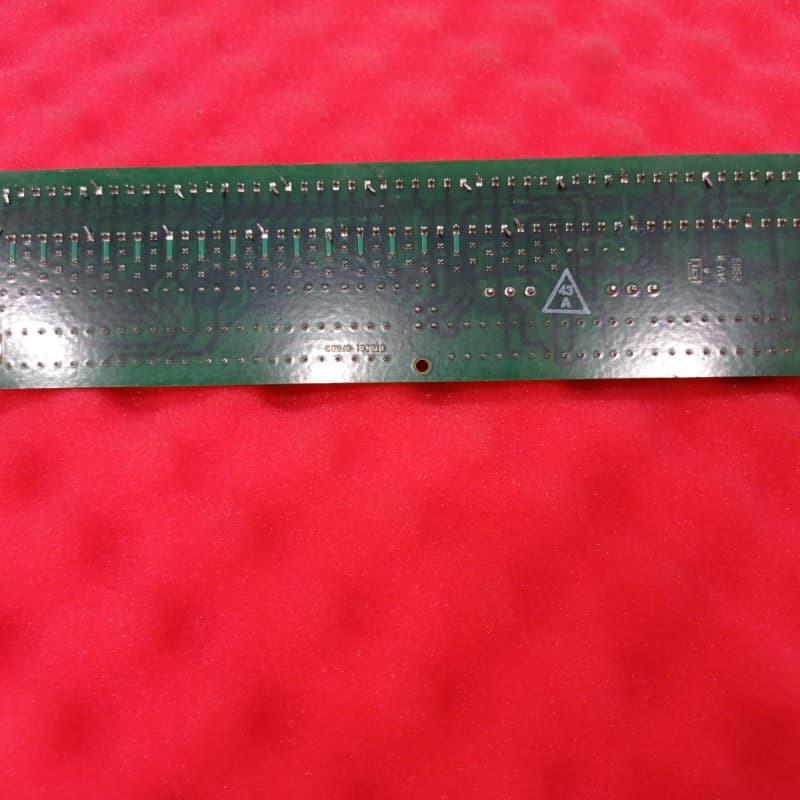

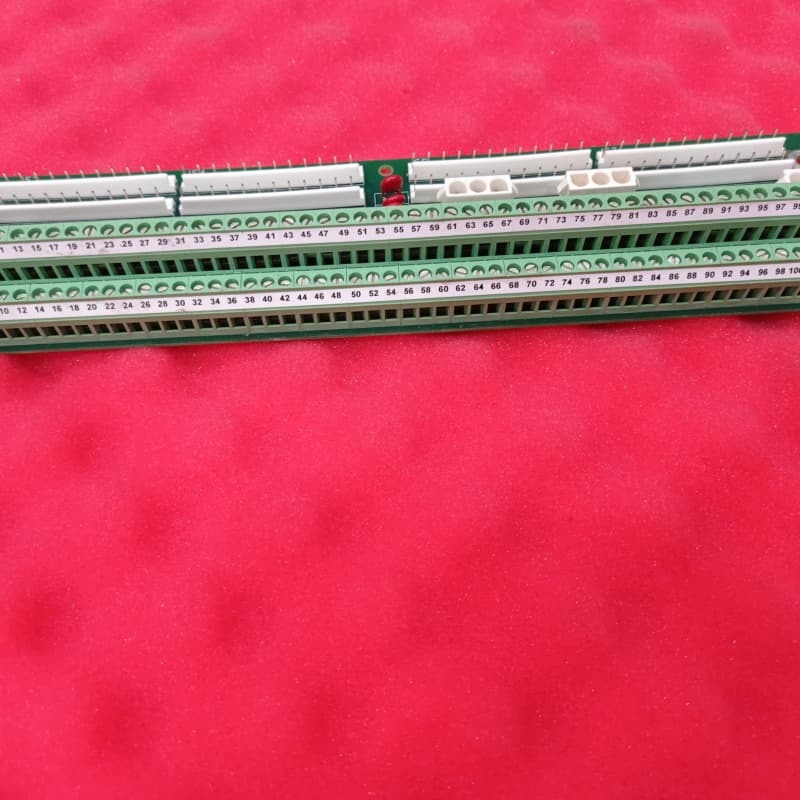

GE DS200DTBCG1A Kontakt-Ausgangsklemmenplatine 100 mm x 200 mm

GE DS200DTBCG1A Kontakt-Ausgangsterminal-Board

Beschreibung des Produkts:

Die GEDS200DTBCG1Aist ein Contact Output Termination Module, das zur Mark V Turbine Control System-Serie von GE gehört, die patentierte Speedtronic-Technologie beinhaltet und zur Steuerung von GE-kompatiblem Gas, Dampf,und WindkraftanlagenEs handelt sich um eine überarbeitete Version des ursprünglichen DS200DTBCG1-Moduls mit einem einzigen Funktionsupdate.

Es ist an den Standorten Q11, Q21 und Q51 des Mark V-Systems installiert und hat die zentrale Aufgabe, Kontakt-Ausgangssignale zu beenden und zu leiten.Es ist mit 4 TCRA-Kontakt-Ausgangsrelais verbunden., mit Jumpern spezialisiert für die Steuerung des Gasspülerschlagventils. Physisch mit zwei Endblocks, 2 Drei-/Zwei-Draht-Bajonettanschlüssen, 10 Jumpern und dedizierten Anschlüssen: JS1-JS8, J8,Die richtige Montage und die richtige Leitung der Kabel sind von entscheidender Bedeutung. Die Signalleitungen müssen von den lauten Stromkabeln getrennt sein, um Störungen zu vermeiden, und der Luftstrom darf nicht blockiert werden, um Überhitzung zu vermeiden.

Hauptmerkmale:
Mark V Speedtronic Legacy Integration:Für die Turbinensteuerung des Mark V-Systems zugeschnitten, mit Nutzung der bewährten Speedtronic-Technologie von GE und dem Einbau von Legacy-Setups.

Standortspezifische Konfiguration:Anpasst sich an Q11 und Q21/Q51 und entspricht den unterschiedlichen Ausgangsbedürfnissen der Turbine.

Hochdichte-Signalmanagement:Zwei Endblöcke verwalten bis zu 220 Signalleitungen mit speziellen Steckverbindern für eine präzise Signal-/Leistungsvermittlung.

Interferenzminderung:Es bedarf einer strikten Kabeltrennung oder abgeschirmter Drähte, um Signalgeräusche zu vermeiden, um eine genaue Ausgabeübertragung zu gewährleisten.

Thermische Sicherheit:Abhängig von einem ungehinderten Antriebsluftfluss; eine ordnungsgemäße Montage verhindert, dass Kabelbündel die Lüftungsöffnungen blockieren und erhitzte Komponenten schützen.
