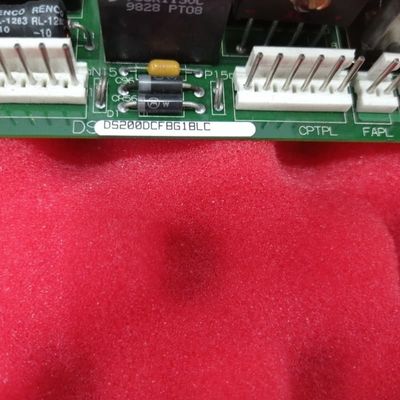

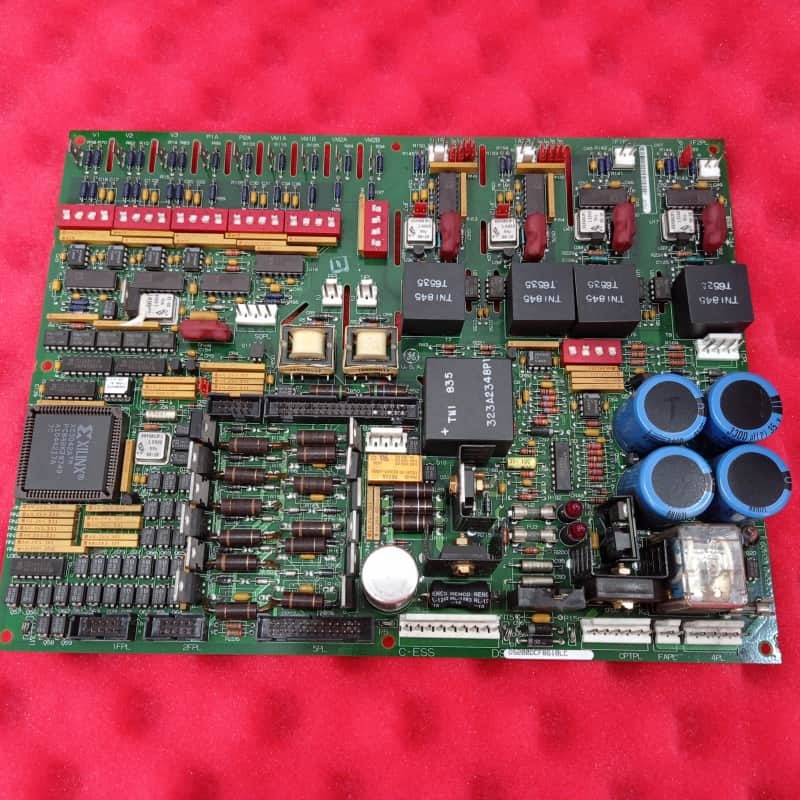

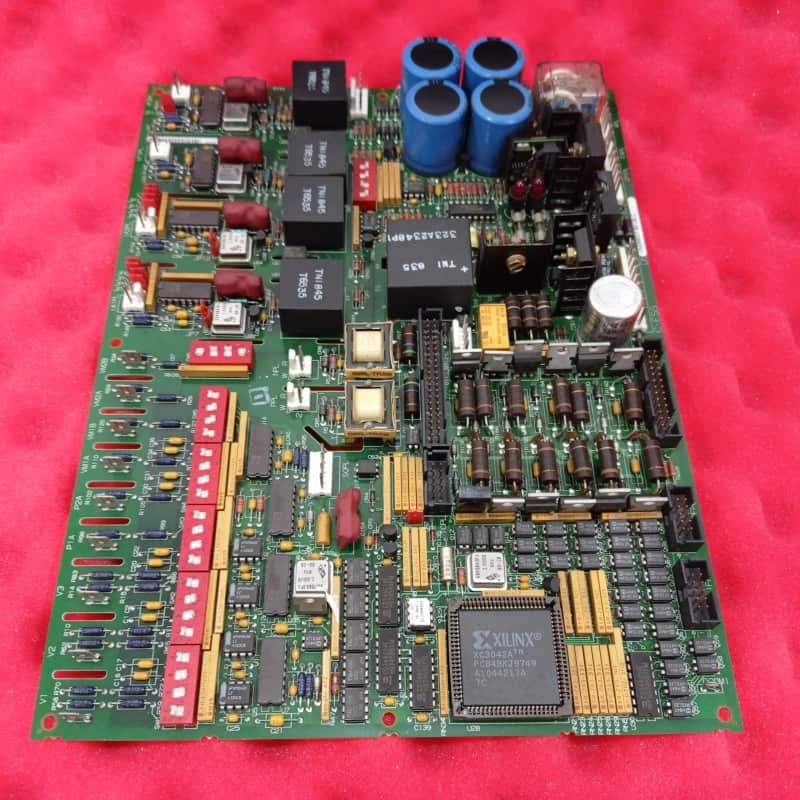

GE DS200DCFBG1BLC Stromversorgungsbrett Marke V 330 mm x 200 mm

GE DS200DCFBG1BLC Stromversorgungstafel Mark V Ge Turbinensteuerung

Einzelheiten des Produkts:

Die GEDS200DCFBG1BLCist ein Gleichstrom-Feedback-Board, der Teil der Mark V-Serie von GE ist und als überarbeiteter Ersatz für den ursprünglichen DS200DCFBG1 konzipiert wurde.Es bietet eine breite Kompatibilität mit GE-Excitern und Treibern sowie Mark V Turbinensteuerungssystemen, die für Wind/Dampf/Gasturbinen verwendet werden.

Seine zentrale Rolle ist das Strommanagement: Er akzeptiert 38 ‰ 115 VAC-Eingang vom Steuerungsstromtransformator, liefert Steuerungsleistung an Antriebe und liefert 115 VAC an Gehäuseventilatoren.Es integriert kritische Schaltkreise und verfügt über fünf Prüfstellen für SpannungsüberwachungDie Sicherheit und die Diagnose werden durch drei Sicherungen, zwei LEDs, eine Neonlampe, 12 konfigurierbare Jumper und sieben DIP-Schalter gewährleistet.Da die tödliche Spannung nach dem Abschalten bestehen kann,, und die Installation folgt den Anleitungen von GE.

Hauptmerkmale:
Weite Kompatibilität:Funktioniert mit mehreren GE-Exciter-/Antriebsreihen und Mark V-Turbinen-Systemen, so dass es ein vielseitiger Ersatz für alte Setups ist.

Multifunktionale Stromversorgung:Bietet regulierte Steuerungsspannungen und 115 VAC für Ventilatoren, unterstützt sowohl Antriebsbetriebe als auch Wärmemanagement.

Integrierte Steuerkreise:Einbezieht VCOs, Motorfeldstromkreise und SCR-Treiberkreise, die eine präzise Antriebs-/Turbinenregelung ermöglichen.

Diagnostik- und Sicherheitswerkzeuge:Sicherungen, Prüfpunkte, LEDs und eine Neonlampe erleichtern die Spannungsüberwachung und Fehlererkennung; Sprungschalter / DIP-Schalter ermöglichen die Anpassung an externe Bedürfnisse.

Warnung für SpannungsbeständigkeitNach dem Abschalten können tödliche Oberflächenspannungen bestehen bleiben, was eine sorgfältige Handhabung erfordert, die für die Sicherheit des Bedieners während der Wartung von entscheidender Bedeutung ist.

Ausrichtung der Turbine:Auf die Anforderungen der Mark V-Wind-/Dampf-/Gasturbinen-Steuerung zugeschnitten, um eine nahtlose Integration mit der Speedtronic-Architektur zu gewährleisten.
