GE Mark V DS200EXPSG1ACB Massenstromversorgung 200 mm x 100 mm

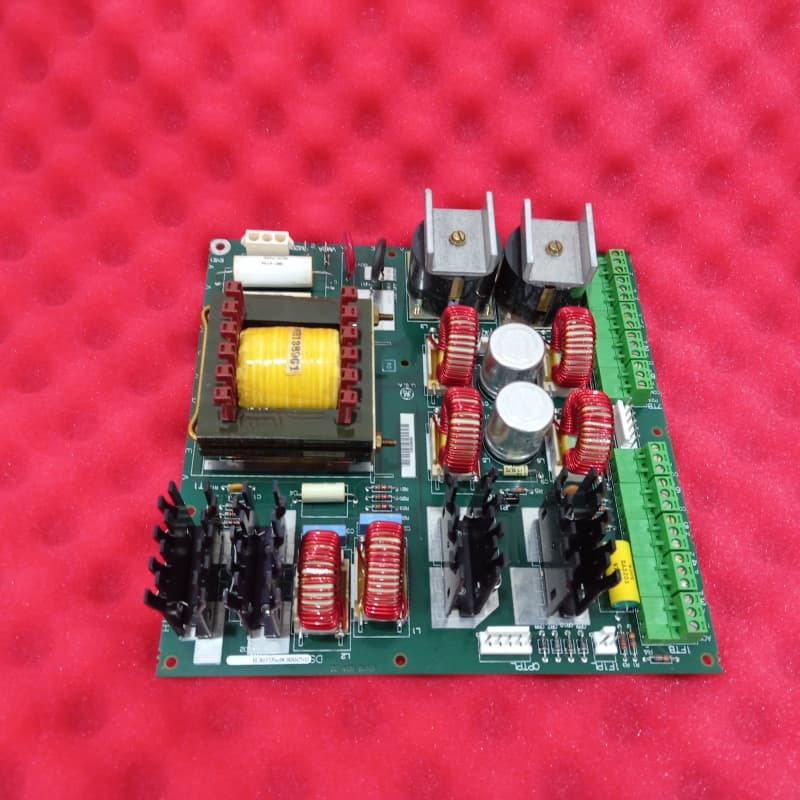

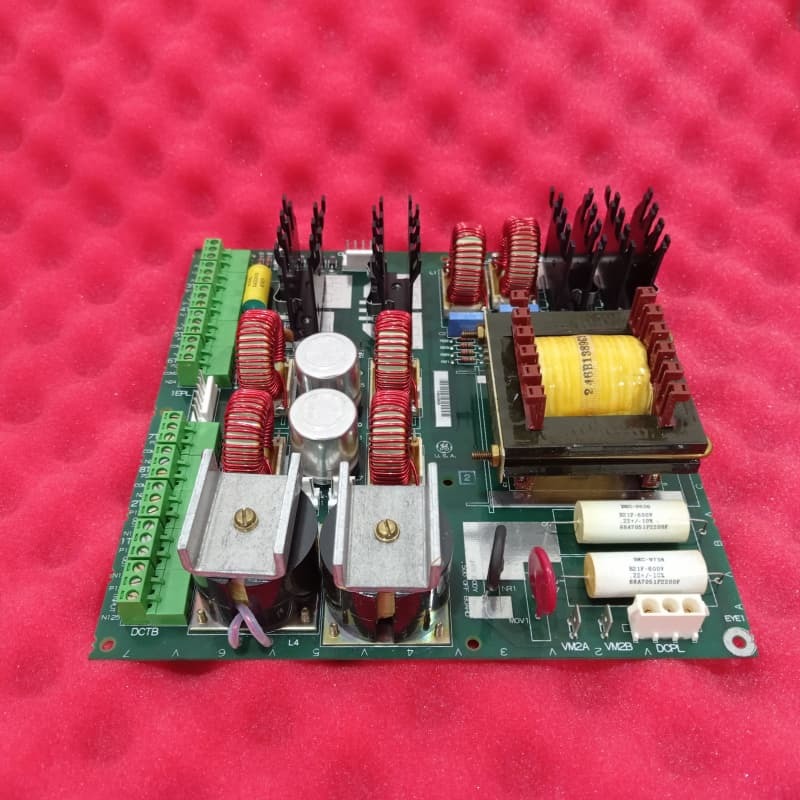

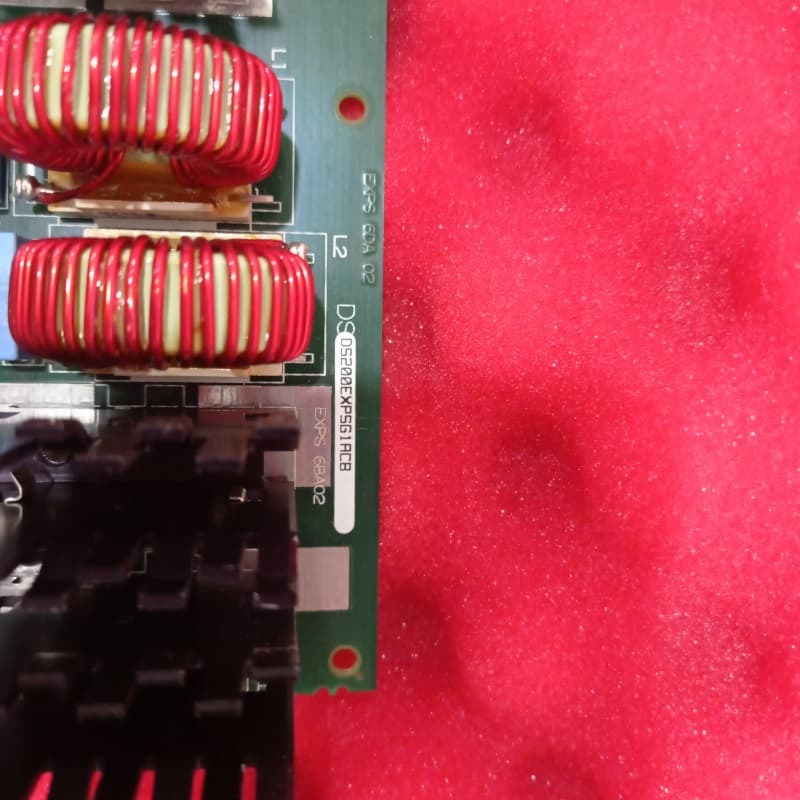

GE MARK V DS200EXPSG1ACB BULK STROMVERSORGUNGSPLATINE

Produktbeschreibung:

Die GE DS200EXPSG1ACB ist eine Bulk-Stromversorgungsplatine, die zur GE Mark V Turbine Control System-Serie gehört – eine der letzten Mark-Iterationen, die die patentierte Speedtronic-Technologie von GE integriert. Es handelt sich um eine überarbeitete Version des ursprünglichen DS200EXPSG1, die zwei funktionale Aktualisierungen und eine Artwork-Revision aufweist und entwickelt wurde, um Bulk-Strom für Mark V Turbinensteuerungssysteme bereitzustellen.

Physisch beinhaltet sie wichtige Hardware: eine Reset-Taste, 3 Sicherungen, eine grüne Status-LED, 3 9-polige Anschlüsse, mehrere Kondensatoren und Testpunkte zur Fehlersuche in der Schaltung. Ein einzelner Berg-Typ-Jumper (JP1) ist vorhanden, dient aber ausschließlich der Fertigungsprüfung – es sind keine Benutzereinstellungen zulässig. Die Kernlogik wird von einem programmierbaren Logikbaustein 5C060 verwaltet. Die Installation erfordert die Entfernung der Stromversorgung von der Platine, die Überprüfung von Nullspannung an allen Anschlüssen und das Befolgen der manuell geführten Steckerentfernung – entscheidend aufgrund potenziell schädlicher Oberflächenspannungen.

Hauptmerkmale:

Überarbeitete Leistung: Baut auf dem ursprünglichen DS200EXPSG1 auf, mit zwei funktionalen und einer Artwork-Revision, wodurch die Stromversorgungsstabilität oder -kompatibilität für Mark V-Setups verbessert wird.

Klare Status- und Diagnose: Eine grüne LED zeigt den Normalbetrieb an, während Testpunkte eine gezielte Fehlersuche ermöglichen – was die Wartung vereinfacht und Ausfallzeiten reduziert.

Sicherheitsorientiertes Design: Erfordert aufgrund gefährlicher Oberflächenspannungen eine strikte stromlose Installation und enthält 3 Sicherungen zum Schutz der Schaltung, was den industriellen Sicherheitsstandards entspricht.

Nicht konfigurierbarer Jumper: JP1 ist auf die Fertigungsprüfung beschränkt, wodurch unbeabsichtigte Benutzereinstellungen verhindert werden, die die Funktionalität der Stromversorgung beeinträchtigen könnten.

Programmierbare Logiksteuerung: Verlässt sich auf einen programmierbaren Logikbaustein 5C060 für die Systemlogikverwaltung, um einen präzisen, konsistenten Stromversorgungsbetrieb zu gewährleisten, der auf die Mark V-Anforderungen zugeschnitten ist.
