GE Mark V DS200DTBDG1A Anschlussmodul 330mm x 100mm x 200mm

GE MARK V DS200DTBDG1A Kontakt-Ausgangserweiterungs-Abschlussmodul

Produktbeschreibung:

Das GE DS200DTBDG1A ist ein Kontakt-Ausgangserweiterungs-Abschlussmodul, das Teil der Mark V/Mark V LM Serie von GE ist und für Turbinensteuerungssysteme entwickelt wurde. Als überarbeitete Version des ursprünglichen DS200DTBDG1 wird es an den Standorten Q11, Q21 und Q51 installiert und mit 30 Relais auf der TCRA-Platine verbunden.

Seine Hauptaufgabe ist die Erweiterung der Kontakt-Ausgangsfunktionen: 16 von 30 Ausgängen können über Hardware-Jumper als Magnetventile konfiguriert werden, und zwei zusätzliche Ausgänge unterstützen Zündwandler, wenn J19/J20 verbunden sind.

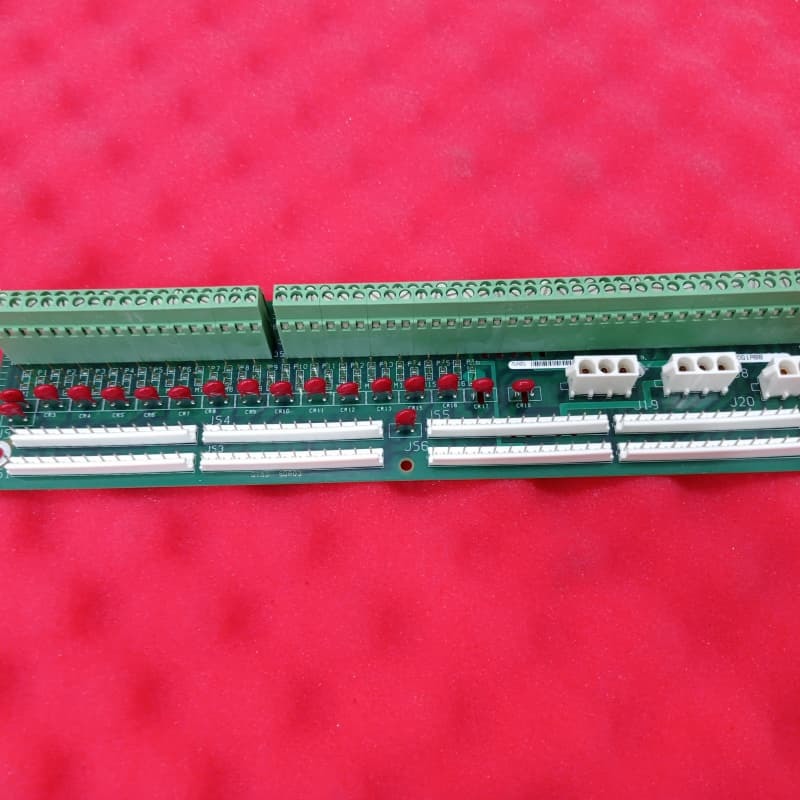

Physisch verfügt es über zwei Klemmenblöcke, mehrere Testpunkte, 2 Jumper, 3 34-polige Stecker und 8 Stecker für TCRA-Relais-Signale.  Tests erfordern geschultes Personal mit kalibrierten Geräten, statikfreien Oberflächen und Bezugnahme auf Werksunterlagen unter Verwendung von TP-IDs für die Schaltungsdiagnose.

Hauptmerkmale:
Integration in die Mark V Serie: Zugeschnitten auf die Mark V/Mark V LM Turbinensteuerungen, ermöglicht die nahtlose Verbindung mit TCRA-Relais und erweitert die Ausgangskapazität an den Standorten Q11/Q21/Q51.

Konfigurierbare Ausgänge:16 Ausgänge, die über Jumper als Magnetventile konfiguriert werden können; zwei zusätzliche Ausgänge für Zündwandler, was die Flexibilität für turbinenspezifische Anforderungen erhöht.

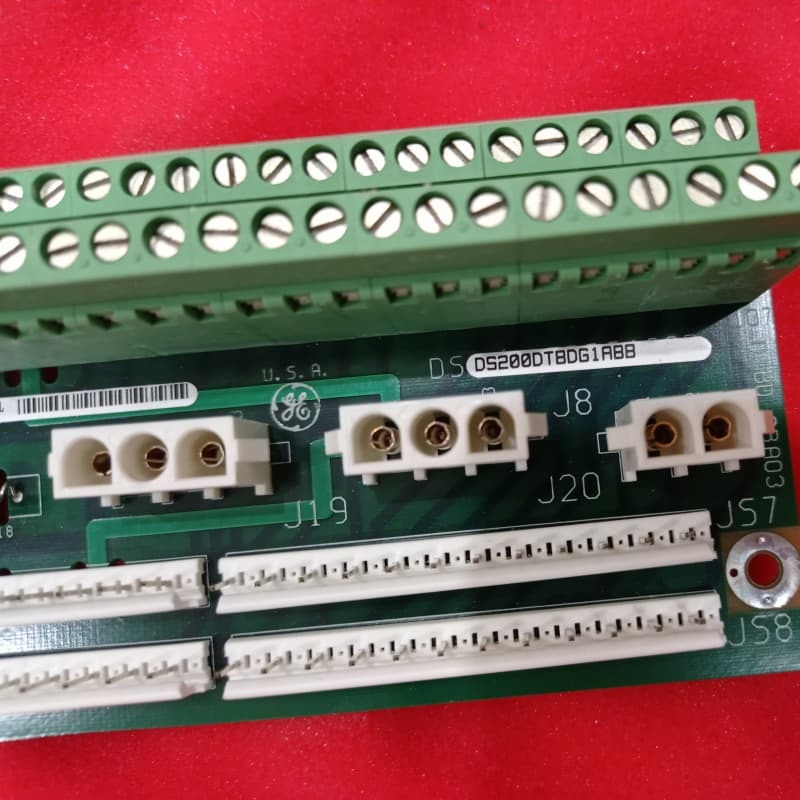

Dedizierte Konnektivität: Enthält JS1–JS8, Magnetventil-Stromversorgung J8 und J19/J20, wodurch eine präzise Signal-/Stromführung innerhalb des Steuerungssystems gewährleistet wird.

Diagnosefähigkeiten:Testpunkte (TP-gekennzeichnet) mit werkseitig dokumentierten Funktionen ermöglichen eine gezielte Fehlersuche, die auf geschulte Servicetechniker mit geeigneter Ausrüstung beschränkt ist.

Hochdichte Abschaltung:Zwei Klemmenblöcke unterstützen eine umfangreiche Signalverdrahtung und zentralisieren die Ausgangsverwaltung für komplexe Turbinensteuerungskonfigurationen.

Überarbeitetes Design:Baut auf dem ursprünglichen DS200DTBDG1 auf, mit einem Funktionsupdate, das die Zuverlässigkeit für die Kontakt-Ausgangserweiterung im Turbinenbetrieb verbessert.

Technische Parameter:

Anwendungen:

Das GE MARK V DS200DTBDG1A CONTACT OUTPUT EXPANSION TERMINATION MODULE ist eines der fortschrittlichen Modelle der GE Turbine Control Unit Serie. Dieses Modell bietet Hochgeschwindigkeits-Digitalverarbeitungs- und Kommunikationsfähigkeiten, die eine genaue und schnelle Steuerung der Gasturbine ermöglichen. Dieses Produkt wird in den USA hergestellt und ist mit COO zertifiziert, was seine Qualität und Zuverlässigkeit gewährleistet.

Support und Dienstleistungen:

Unser GE Turbine Control Produktteam bietet umfassenden technischen Support und Dienstleistungen, um eine optimale Leistung und Zuverlässigkeit unserer Produkte zu gewährleisten. Unsere Dienstleistungen umfassen:

• Technischer Support rund um die Uhr
• Fehlerbehebung und Reparatur vor Ort
• Fernüberwachung und -diagnose
• Geräte-Upgrades und -Nachrüstungen
