GE DS200IIBDG1AGA IGBT Gate Treiberbrett 330 mm x 200 mm

GE DS200IIBDG1AGA PCB IGBT-Gate-Treibermodul

Produktdetails:

Das GE DS200IIBDG1AGA ist ein IGBT-Gate-Treibermodul, das für die Mark V-Serie von GE entwickelt wurde – eine langjährige Reihe von Turbinensteuerungssystemen und -komponenten, die weiterhin von GE gewartet wird. Es ist eine überarbeitete Variante der ursprünglichen Mark V-Platine, die drei wichtige Aktualisierungen enthält: zwei funktionale Überarbeitungen und eine Artwork-Überarbeitung.

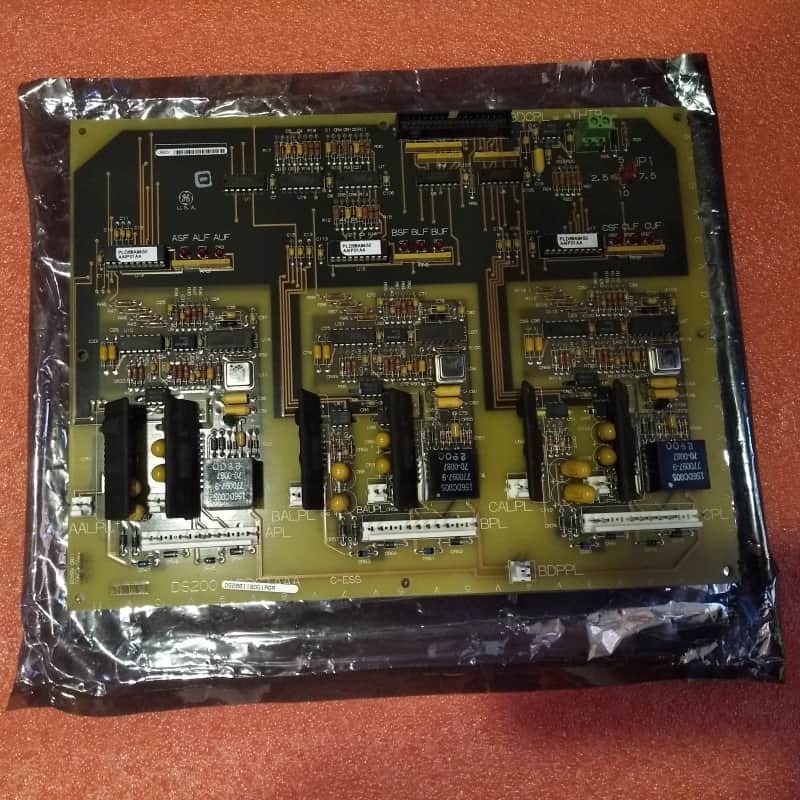

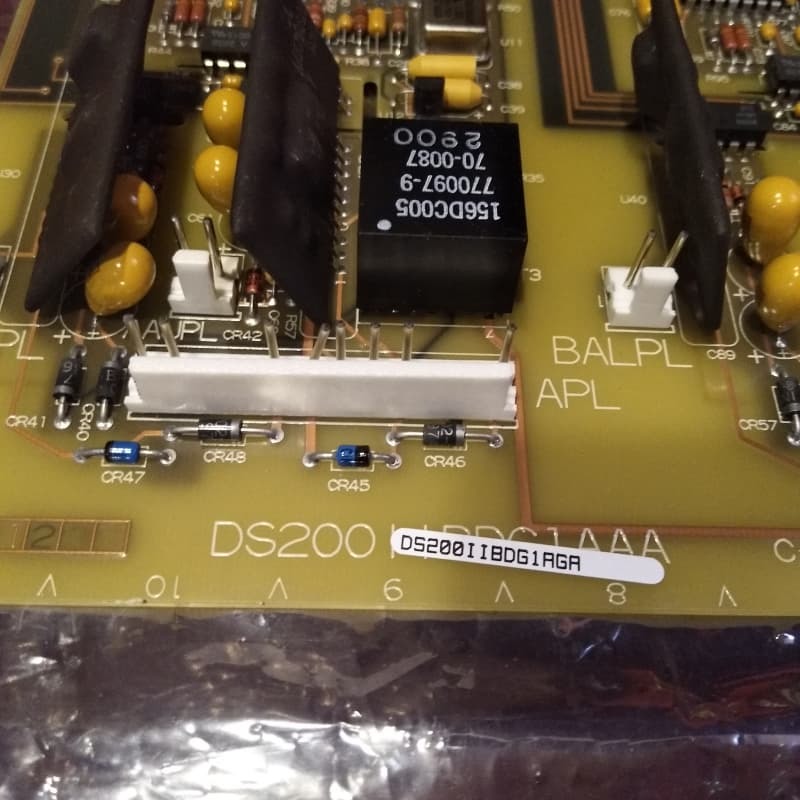

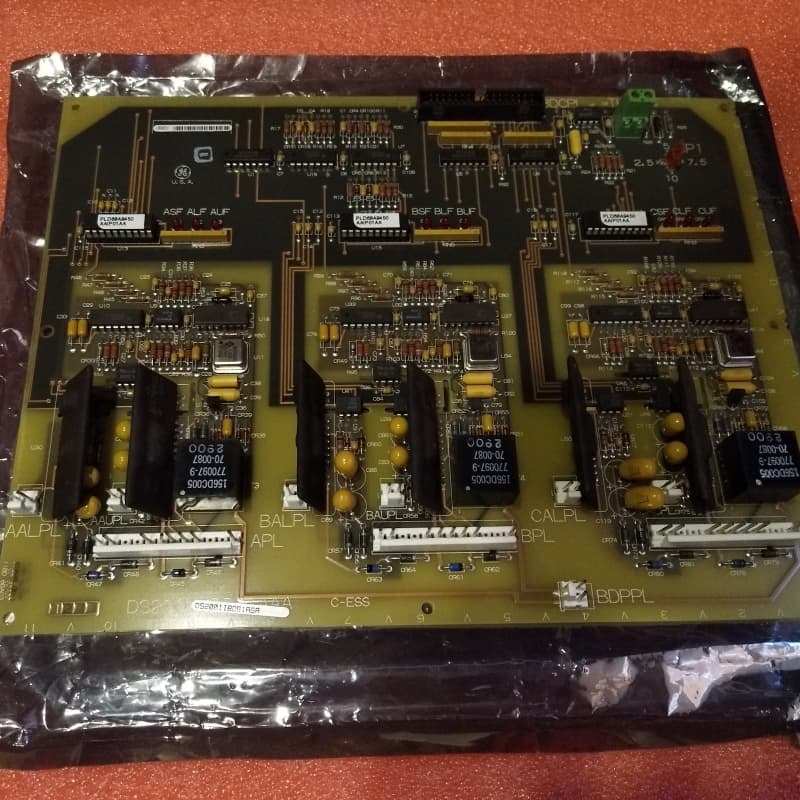

Physisch verfügt es über neun rote Anzeige-LEDs (angeordnet in drei Gruppen zu je drei), die vom Schaltschrank der Leiterplatte aus sichtbar sind – jede Gruppe entspricht einem benachbarten 8-poligen Stecker (APL, BPL, CPL) und zeigt den Status der über diese Stecker empfangenen/übertragenen Signale an. Es enthält außerdem einen 34-poligen Stecker (zwei Reihen mit 17 Pins), der mit einem einzelnen Flachbandkabel verbunden ist. Die Entfernung zum Austausch beinhaltet das Abschrauben von sechs Befestigungsschrauben, wobei darauf geachtet werden muss, nicht an anderen Schrankkomponenten oder Lötstellen der Platine zu streifen; herabgefallene Schrauben müssen geborgen werden, um die Antriebsfunktionalität sicherzustellen. Es behält die für GE Speedtronic-Produkte übliche Standardbauart bei.

Hauptmerkmale:
Mark V-Serien-Integration: Zugeschnitten auf die langjährige Mark V-Turbinensteuerungssysteme von GE, um die Kompatibilität mit älteren und gewarteten Turbinenkonfigurationen zu gewährleisten.

Überarbeitete Funktionalität: Drei Überarbeitungen verbessern die Leistung oder das Design für zuverlässiges IGBT-Gate-Treiben in Turbinensteuerungsschaltungen.

Klare Statusüberwachung: Neun rote LEDs (gruppiert nach APL/BPL/CPL-Anschlüssen) geben visuelles Feedback zum Signalstatus und vereinfachen die Echtzeitdiagnose und -fehlersuche.

Strukturierte Konnektivität: 8-polige Stecker für die Signalübertragung und ein 34-poliger Stecker für die Flachbandkabelverbindung, wobei die Verkabelung auf das Innere des Antriebs beschränkt ist, um Störungen zu vermeiden.
