GE DS200NATOG1ABB Spannungsrückkopplung Skalierungsbrett 330 mm x 200 mm

GE DS200NATOG1ABB Spannungsrückkopplungs-Skalierungsplatine

Produktdetails:

Die GE DS200NATOG1ABB ist eine Spannungsrückkopplungs-Skalierungsplatine, die für die LCI Innovation Series von GE entwickelt wurde und für den Betrieb auf VME-Plattformen konzipiert ist. Ihre Kernfunktion ist entscheidend für SCR-Brückensysteme (Silicon-Controlled Rectifier): Sie reduziert sowohl Gleich- als auch Wechselspannungen von der Brücke und gewährleistet so eine genaue Erfassung der Rückkopplungsspannungen – unerlässlich für die Aufrechterhaltung einer stabilen Steuerung des Betriebs der Brücke.

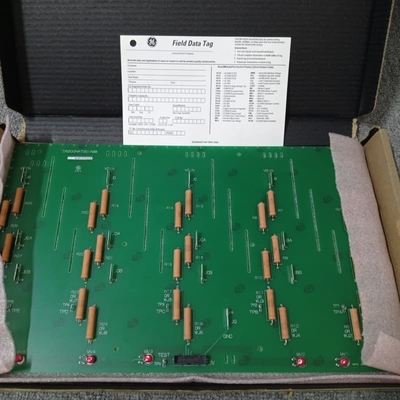

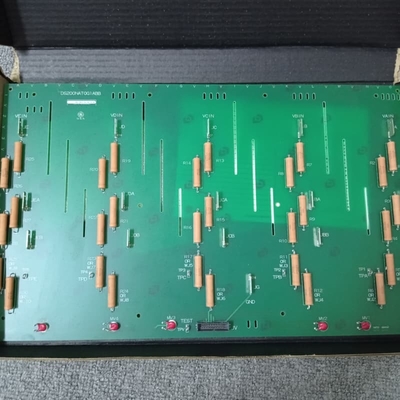

Physisch verfügt die Platine über fünf identische, in Reihe geschaltete Widerstandsreihen. Davon enthält eine Reihe ein zusätzliches Bauteil, das für die Handhabung der negativen und positiven Gleichstrombusspannungen zuständig ist, während die restlichen Reihen den drei Wechselstromphasen entsprechen. Diese Widerstandsreihen dienen als Eingangskanäle der Platine. Bemerkenswert ist, dass die Ausgangskanäle der Platine, obwohl die Eingangskonfiguration einem einheitlichen Design folgt, spezifische Unterschiede aufweisen, die auf die Rückkopplungssignalanforderungen des breiteren LCI-Systems und der VME-Plattform-Integration zugeschnitten sind.
