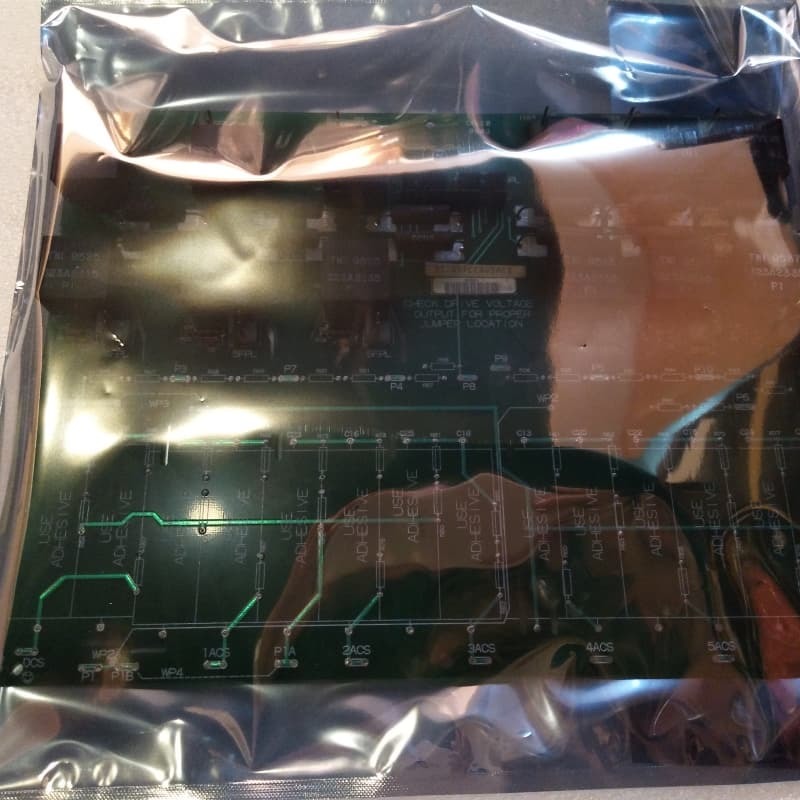

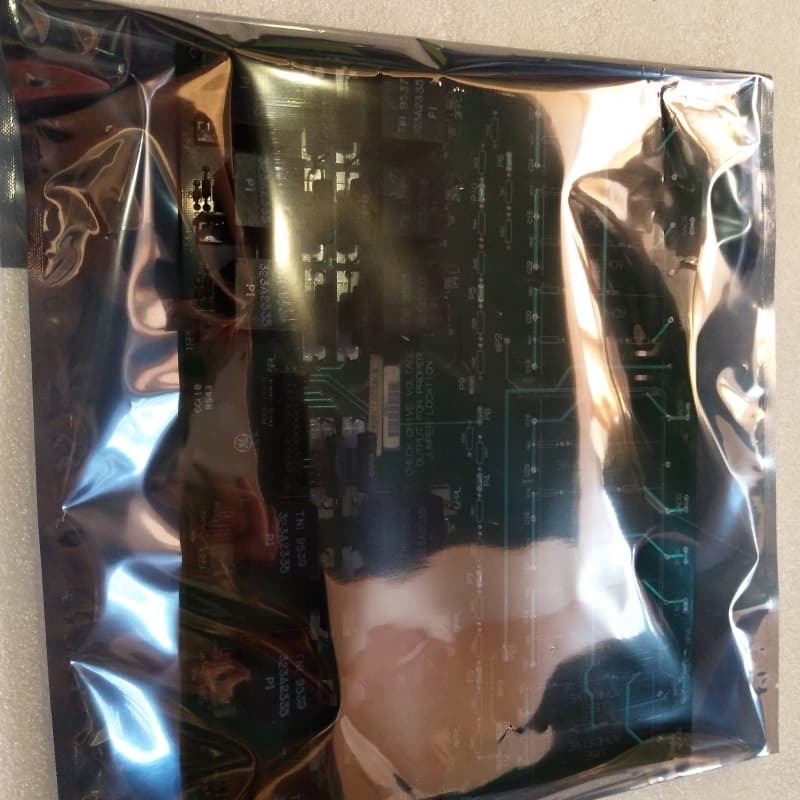

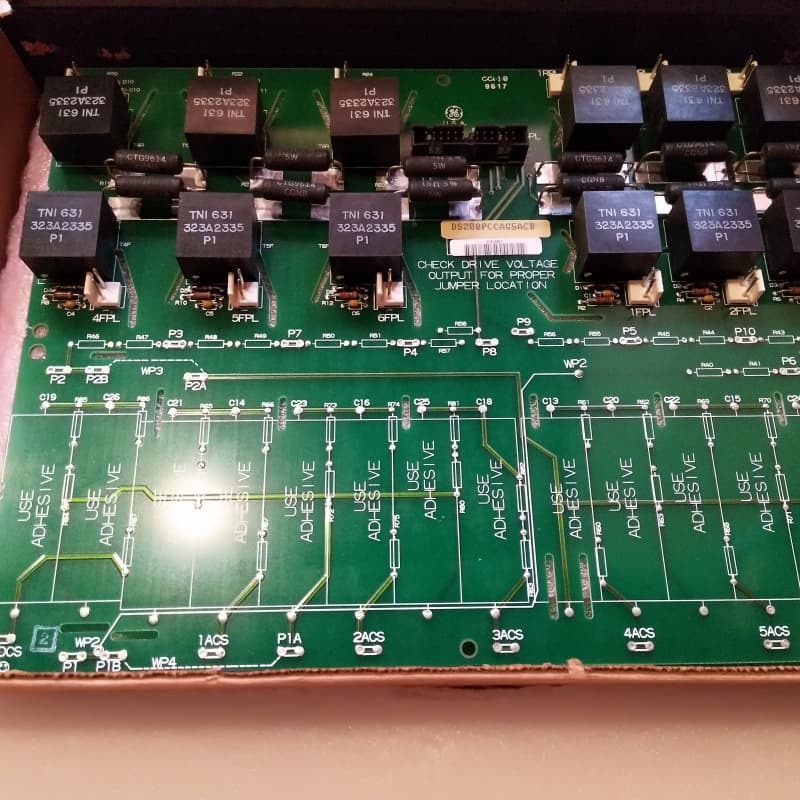

GE DS200PCCAG5ACB Stromanschlusskarte 330 mm x 200 mm Mark V

GE DS200PCCAG5ACB Stromanschlusskarte

Einzelheiten des Produkts:

Der GE Speedtronic Mark VDS200PCCAG5ACBist eine Power Connect-Karte mit hoher Leistung, die zur Überbrückung von SCR-Strombrücken und einem Antriebssteuerkreislauf entwickelt wurde.Es verwendet Pulstransformatoren, um Gate-Antriebssignale an die SCR-Brücke zu liefern, und ist als ′′high HP′′ eingestuft, da seine Schnubber an anderer Stelle im System verlagert sind, die eine Kopplung mit Hochleistungs-Controllern erfordern.

Es verfügt über 12 Steckeranschlüsse für vorwärts/rückwärts gerichtete SCR-Gate-Impulse, einen Anschluss für die DCFB-Typ-Stromversorgungskommunikation, sowie Beinreaktoren, Sicherungen und 4 Drahtspringer.Hinter der Antriebssteuerung montiert, ist es an einem Brettträger über sechs Kunststoffhalter befestigt.1500 V rms max AX Spannung, und Kompatibilität mit Mark V-Rahmen im J/K/M-Stil.

Hauptmerkmale:
Hochleistungs-SCR-Integration:Verlagert Snubber/Dämpfungsstränge für den Einsatz mit hohem HP und verbindet sie mit Controllern mit hohem HP, um SCR-Brücken und Steuerkreisläufe über Impulstransformatoren zu verbinden.

Zielkonnektivität:12 Steckeranschlüsse für bidirektionale SCR-Gate-Impulse und ein DCFB-Stromversorgungsanschluss sorgen für nahtlose Signal-/Stromverbindungen in Mark-V-Antrieben.

Marke V Gruppe 5 Vereinbarkeit:Die Markierung "G5" bestätigt die maximale Spannung von 1500 V rms und die J/K/M-Framesituation und vereinfacht die Kompatibilitätsprüfung für Mark V-Systeme.

Sicherer Aufbau:Installiert hinter Antriebssteuerung/Stromversorgung, durch sechs Kunststoffhalter an einem Träger mit isolierten Bohrlöchern für eine sichere, stabile Platzierung befestigt.

Statik- und Spannungssicherheit:Als statisch empfindlich behandelt; Basisplatte vermeidet nach dem Abschalten gefährliche Oberflächenspannungsansammlungen, die für eine sichere Installation/Wartung entscheidend sind.
