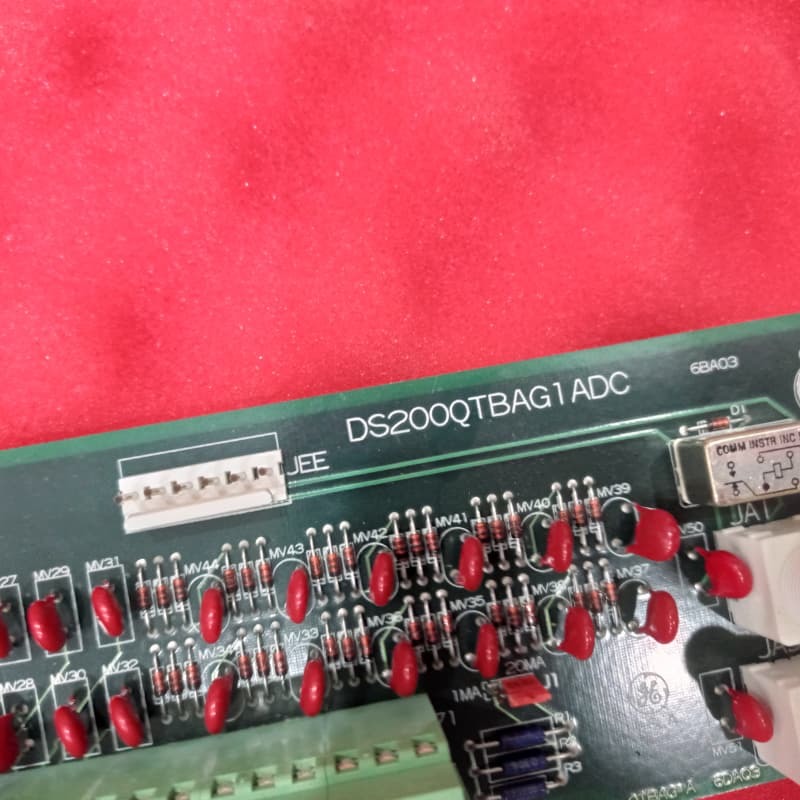

GE DS200QTBAG1ADC QTBA Terminal Board Mark V 330 mm x 200 mm

GE DS200QTBAG1ADC QTBA Klemmenplatine Mark V Ge Turbinensteuerung

Produktdetails:

Die GE DS200QTBAG1ADC ist eine RST-Abschlussplatine, die exklusiv für die inzwischen eingestellte Mark V Speedtronic-Serie von GE entwickelt wurde – eine der letzten GE-Linien, die die Speedtronic-Steuerungstechnologie integrierten. Es handelt sich um eine überarbeitete Variante der ursprünglichen DS200QTBAG1-Hauptplatine, die drei wichtige Aktualisierungen zur Verbesserung der Signalverwaltung enthält.

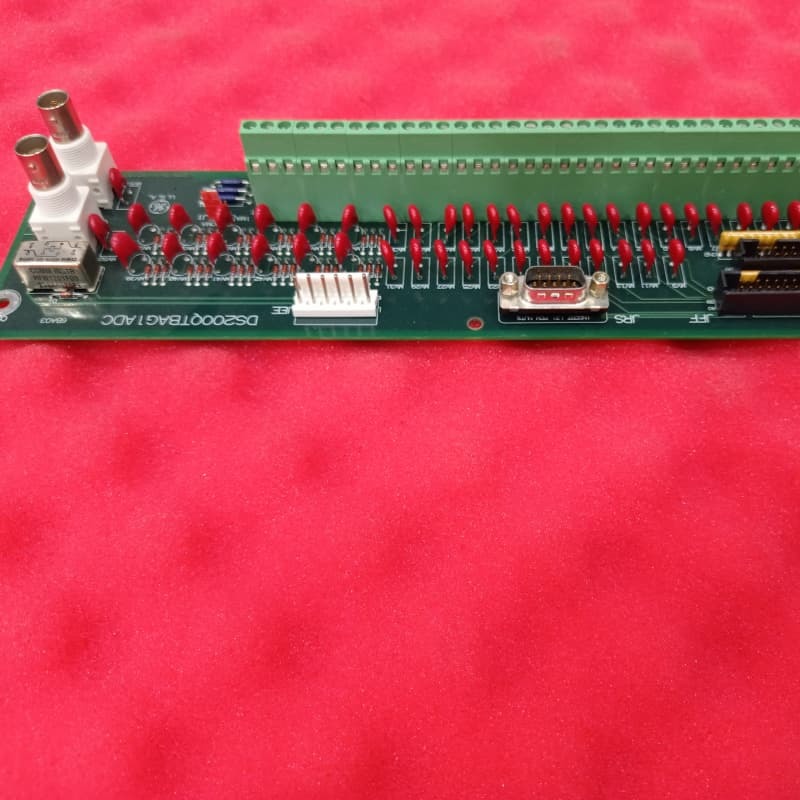

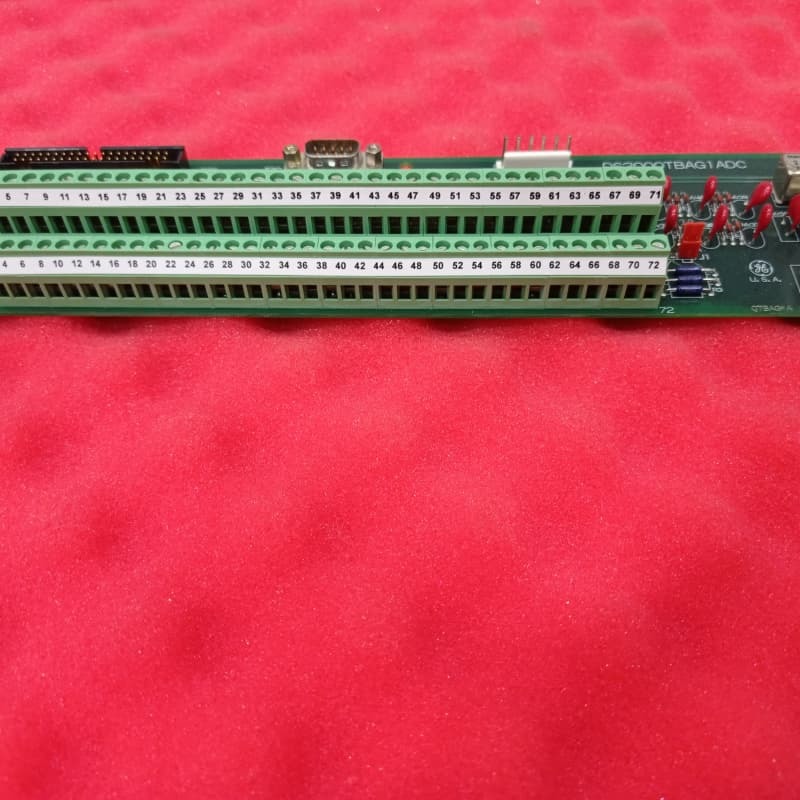

Ihre Hauptaufgabe ist die Weiterleitung und der Anschluss von Signalen in Mark V-Systemen: Sie verfügt über zwei Klemmenblöcke mit jeweils 72 Signaldrähten, einen 40-poligen JFF-Anschluss, einen seriellen Anschluss und unterstützt Kraftstoffflusssignalanschlüsse. Zu den wichtigsten Spezifikationen gehören 6 Magnetpulssignaleingänge, 8 Servoventilausgänge, 6 LVDT-Erregungsquellen und ein J1-Jumper zur Anpassung der Eingangssignale.

Bemerkenswert ist, dass ihre Eingänge/Ausgänge nur R1/R2/R3-Signale verwenden (kein redundanter Zugriff, wenn keine Abstimmung erfolgt), wodurch eine gezielte Signalübertragung für eine zuverlässige Turbinensteuerung gewährleistet wird.
