GE DS215GASCG4AZZ01A Netzteilplatine 200mm x 330mm

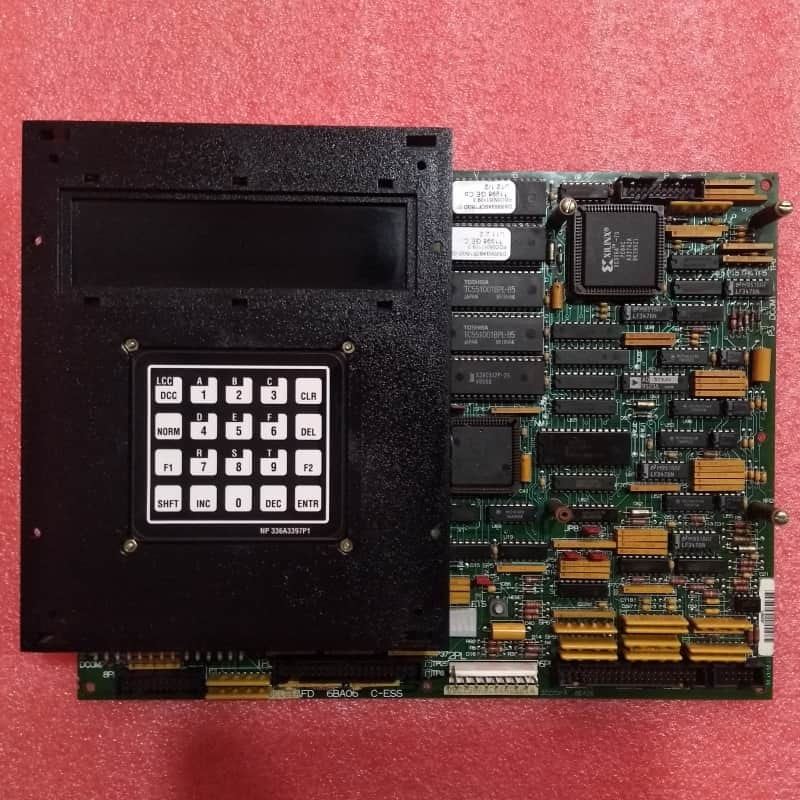

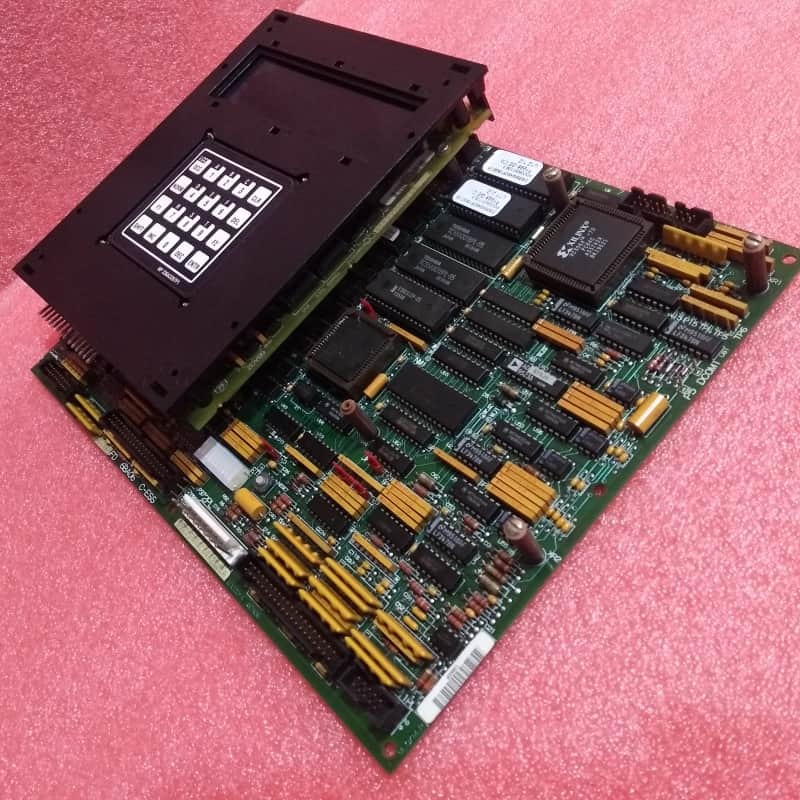

GE DS215GASCG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) Netzteilplatine

Produktbeschreibung:

Die GE DS200SDCCG4AFD ist eine Antriebssteuerungsplatine, die für das Mark V Turbinensteuerungssystem von GE entwickelt wurde und als Kernkomponente für die Verwaltung der Turbinenantriebsoperationen dient. Sicherheit steht bei der Installation und Wartung an erster Stelle – die strikte Einhaltung der Installationsrichtlinien ist zwingend erforderlich, um Stromschlag- oder Verbrennungsgefahren zu vermeiden, und die Benutzer müssen diese Protokolle vorher vollständig verstehen, um das Personal zu schützen und die Systemlebensdauer zu gewährleisten.

Als Produkt der Mark V-Serie fehlen umfangreiche originale Online-Lehrmaterialien, daher wird die Produktnummer zu einer wichtigen Quelle für Hardware-Details. Das Präfix „DS200“ bestätigt die normale Mark V-Montage; andere Namensbestandteile weisen auf eine Standard-Leiterplattenbeschichtung, dreifache Revisionen und die Zugehörigkeit zur Mark V Gruppe 4 hin.

Funktionell greift sie über Onboard-Anschlüsse auf andere Mark V-Platinen zu, enthält aber keine werkseitig installierten EPROM-Chips (Benutzer, die EPROMs benötigen, sollten sich für ähnlich benannte DS215-Platinen entscheiden). Ihre Hardware umfasst Jumper-Schalter, TP-Testpunkte, Widerstandsnetzwerk-Arrays und integrierte Schaltkreise, wobei die Spannungsunterdrückung auf Mark V-Standardkomponenten (Widerstände, Kondensatoren, Dioden, spezialisierte ICs) basiert. Für die Fehlerbehandlung verfügt sie über eine RESET-Taste und vier Reset-Trigger: manueller Tastendruck, +5 bis +24 V DC-Eingang an STBA/NTB/3TB-Kundenschnittstellen, softwaregesteuerte Resets und die Aktivierung des automatischen Watchdog-Systems.

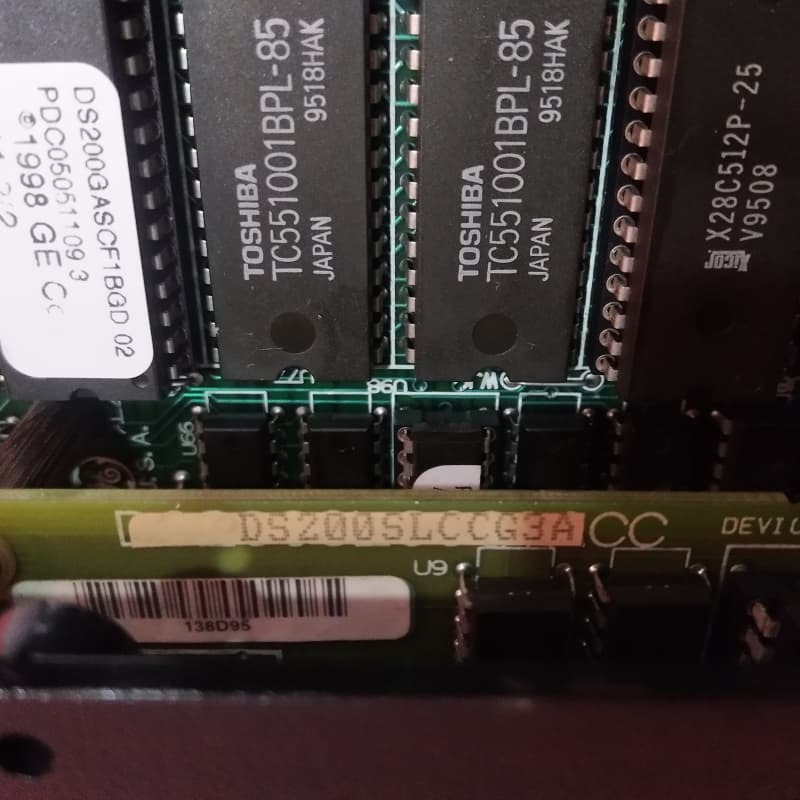

Die DS200SLCCG3ACC ist eine LAN (Local Area Network) Kommunikationsplatine, die von General Electric (GE) speziell für die Mark V-Serie entwickelt wurde – GEs veraltete Turbinensteuerungssystemlinie, die aufgrund der Einstellung der Produktion Jahre nach ihrer ersten Veröffentlichung nicht mehr hergestellt wird. Trotz ihrer Veralterung ist die Mark V-Serie weiterhin von Bedeutung, da sie zu den letzten GE Mark-Produktlinien gehört, die die patentierte Speedtronic-Steuerungstechnologie des Unternehmens integriert, die seit langem ein Eckpfeiler der zuverlässigen Turbinenautomatisierung ist. Diese Platine ist für die Nachrüstung in einer breiten Palette von GE-Antrieben und Erregern konzipiert und spielt eine entscheidende Rolle bei der Ermöglichung der Netzwerkkommunikation für Wind-, Dampf- und Gasturbinensteuerungssysteme – Anwendungen, die für die Funktionalität der Mark V-Serie von zentraler Bedeutung sind.

Ihre Kernhardware und funktionalen Eigenschaften sind darauf zugeschnitten, die LAN-Integration mit Host-Antrieben zu optimieren: Sie bietet sowohl isolierte als auch nicht isolierte Schaltkreise für die Antriebskommunikation und gewährleistet so die Signalintegrität in verschiedenen Systemkonfigurationen. Das Herzstück ist ein integrierter LAN-Steuerungsprozessor (LCP), der alle eingehenden und ausgehenden LAN-Signale verarbeitet; der Programmspeicher des LCP wird in zwei herausnehmbaren EPROM-Kassetten gespeichert, was einfache Software-Updates oder -Austausche ermöglicht. Um den Datenaustausch zwischen dem Netzwerk und dem Antrieb zu erleichtern, verwendet die Platine einen Dual-Port-RAM, um eine nahtlose Schnittstelle zwischen dem LCP und dem Drive Control Processor (DCP) des Host-Antriebs zu ermöglichen.

Für eine benutzerfreundliche Systemverwaltung unterstützt die DS200SLCCG3ACC ein anschließbares alphanumerisches Programmierer-Tastenfeld, das den Zugriff auf Systemdiagnosen, Konfigurationseinstellungen und Echtzeit-Statusprüfungen ermöglicht – was die Wartung und Fehlersuche für Techniker vereinfacht. Der Spannungsschutz wird durch eine Reihe von Mark V-Standardkomponenten, einschließlich Gleichrichtern, Kondensatoren und Dioden, gewährleistet, während eine funktionsprioritätsbasierte Leiterplattenbeschichtung eine zusätzliche Haltbarkeitsschicht bietet, indem sie die kritische Hardware vor Umwelteinflüssen schützt.
