GE Mark V DS215GASQG4AZZ01A Turbinenkontrollsystem 200mm x 100mm

GE DS215GASQG4AZZ01A Turbinenkontrollsystem Mark V Serie

Produktbeschreibung:

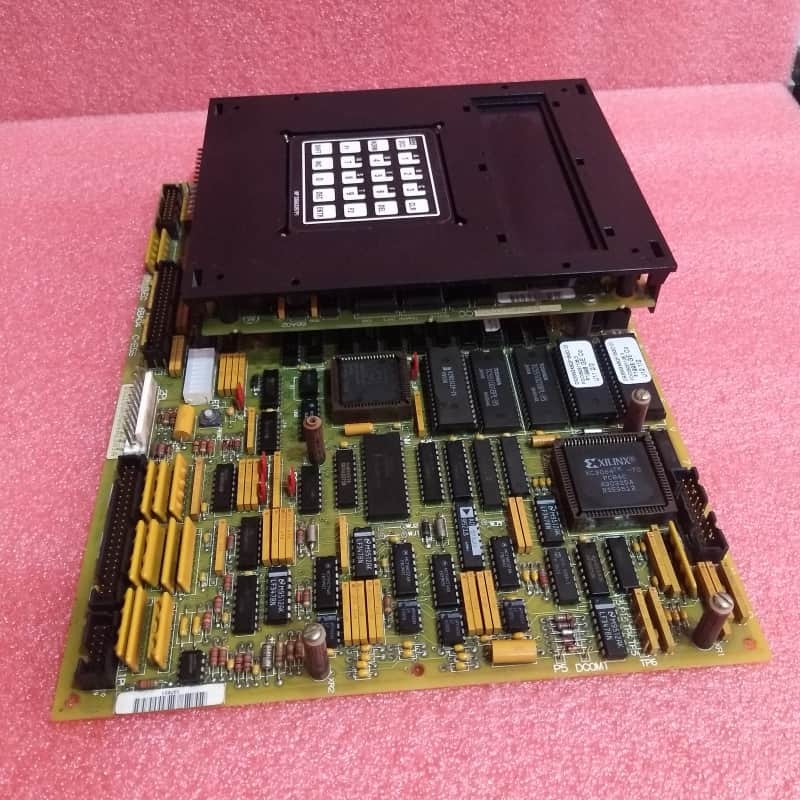

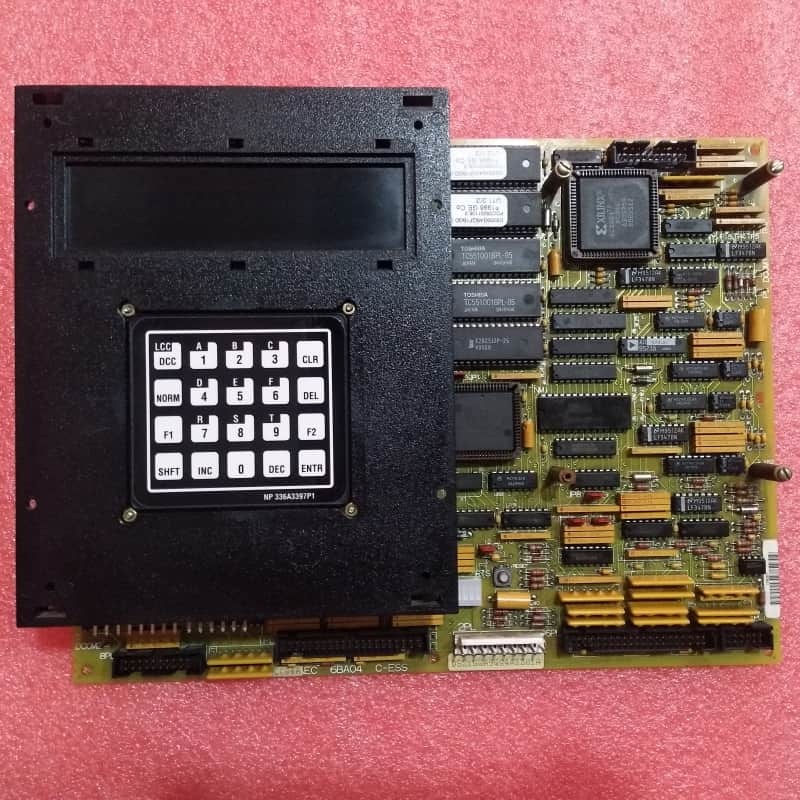

Das GE Mark V DS215GASQG4AZZ01A ist eine integrierte Antriebssteuerkarte, die die Kernfunktionalität des DS200SDCCG4AEC (Hauptantriebssteuermodul) und des DS200SLCCG3ACC (LAN-Kommunikations-Zusatzkarte) kombiniert und auf das Turbinenkontrollsystem Mark V von GE zugeschnitten ist. Als kohäsive Einheit zentralisiert es die Antriebssteuerung, Signalverarbeitung und LAN-Kommunikationsfähigkeiten und gewährleistet so den reibungslosen Betrieb von Gas-, Dampf- oder Windturbinenantrieben, während es die Legacy-Speedtronic-Steuerungstechnologie von Mark V nutzt.

Das DS200SDCCG4AEC Basismodul beherbergt drei spezialisierte Mikroprozessoren:

Antriebssteuerprozessor (DCP): Verwaltet Dekodierung, Direct Memory Access (DMA) und systemweite Ein- und Ausgabe (E/A);
Motorsteuerprozessor (MCP): Handhabt DC/AC-Motorsteuerungsfunktionen wie Phasensteuerung;
Co-Motor-Prozessor (CMP): Verarbeitet rechenintensive Aufgaben, die über die Kapazität des MCP hinausgehen.

Es enthält auch gemeinsam genutzten RAM für den gleichzeitigen Zugriff mehrerer Prozessoren, 10 Frontplatten-LEDs zur Echtzeit-Funktionsüberwachung und Fehlererkennung (Anzeige von Fehlercodes in binär codierter Dezimalzahl/BCD oder binär, je nach Schweregrad des Fehlers) und konfigurierbare Hardware (Berg-Typ JP-Jumper und WJ-Draht-Jumper, meist werksseitig eingestellt) zur Systemoptimierung. Die DS200SLCCG3ACC-Zusatzkarte fügt LAN-Kommunikationsfunktionalität hinzu, wodurch sich das Gerät in lokale Netzwerke integrieren und die Konnektivität und den Datenaustausch mit anderen Systemkomponenten erweitern lässt.

Hauptmerkmale:
Integriertes Dual-Modul-Design: Kombiniert das DS200SDCCG4AEC (Antriebssteuerkern) und das DS200SLCCG3ACC (LAN-Kommunikation), wodurch die separate Modulinstallation entfällt und die Systemverkabelung vereinfacht wird.

Dreifache Prozessor-Effizienz: Der DCP, MCP und CMP arbeiten zusammen—und handhaben System-E/A, Motorsteuerung und komplexe Berechnungen—um die Genauigkeit und Reaktionsfähigkeit der Antriebssteuerung zu gewährleisten und die hohen dynamischen Betriebsanforderungen von Turbinen zu erfüllen.LAN-Konnektivität:

Das DS200SLCCG3ACC ermöglicht eine nahtlose LAN-Integration und unterstützt die Datenübertragung zwischen der Antriebssteuerkarte und anderen Netzwerkgeräten zur zentralen Überwachung und Steuerung.Intuitive Fehlerdiagnose:

10 LEDs geben klares visuelles Feedback zum Systemstatus; Fehlercodes (in BCD oder binär) ermöglichen die schnelle Identifizierung von Problemen und verkürzen die Fehlersuche.Konfigurierbar & erweiterbar:

Werkseitig eingestellte JP/WJ-Jumper gewährleisten Out-of-the-Box-Kompatibilität, während Standoffs auf dem DS200SDCCG4AEC zusätzliche optionale Karten (z. B. Signalprozessoren) für zukünftige Funktionserweiterungen unterstützen.Sichere Installation & Austausch:

Während der Wartung ist eine Trennung der Stromversorgung erforderlich; EPROM-Module von fehlerhaften Einheiten können auf Ersatzplatinen wiederverwendet werden, und Nylonscheiben verhindern Schraubenschäden—und gewährleisten so eine sichere und langlebige Montage.
