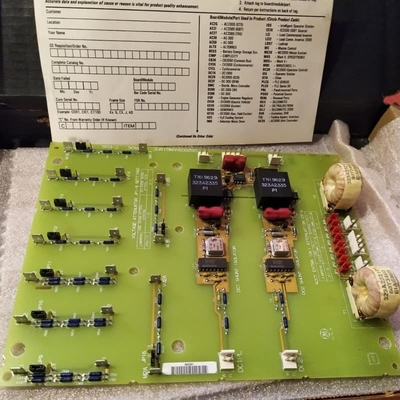

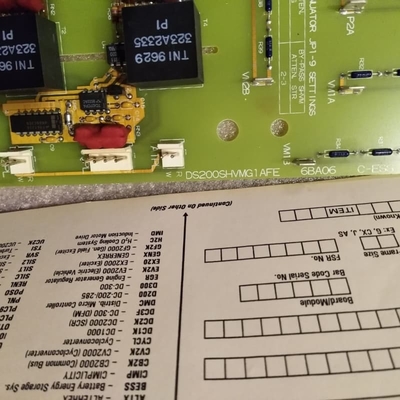

GE DS200SHVMG1AFE SCR Hochspannungs-Interface-Platine 330mm x 200mm

GE DS200SHVMG1AFE SCR Hochspannungs-M-Frame-Schnittstellenkarte

Produktdetails:

Die GE DS200SHVMG1AFE ist eine SCR-Hochspannungs-M-Frame-Schnittstellenkarte, die für die EX2000-Serie und das Mark V Turbine Control System von GE entwickelt wurde – eine der letzten GE Mark-Linien, die die patentierte Speedtronic-Technologie verwendet. Als überarbeitete Variante der ursprünglichen DS200SHVMG1-Hauptplatine fungiert sie als kritische Schnittstelle zwischen der SCR-Brücke eines M-Frame-Antriebs, den DCFB/SDCI-Netzteilkarten und den PCCA-Power-Connect-Karten und unterstützt Wind-, Dampf- und Gasturbinenantriebsregelungssysteme.

Zu ihren Kernfunktionen gehört die Umwandlung von Shunt-Signalen in Differenzfrequenzausgänge über DC-positive/negative, schwebende Shunt-Isolator-Spannungsgesteuerte Oszillatorschaltungen und die anschließende Übertragung dieser Signale an Netzteil-/Anschlusskarten. Sie bietet außerdem konfigurierbare Dämpfung: jumperwählbare 10:1-Stromwandler für AC-Leitungsströme zur Handhabung von Strömen über 144 mA; Leitungsspannungsdämpfer und DC-Brückenspannungswiderstandsreihen.

Die Hardware umfasst 17 konfigurierbare Jumper, spannungsbegrenzende Komponenten und eine funktionsbasierte Leiterplattenbeschichtung. Die Installation erfordert das Warten auf die Entladung der Kondensatoren, um Spannungsgefahren zu vermeiden; sie ist statikempfindlich und wird in Schutzverpackungen von Lieferanten wie AX versandt. Sie gehört ausschließlich zur Mark V Gruppe 1 und ist aufgrund von Überarbeitungen nicht abwärtskompatibel mit früheren Basismodellen. Lieferanten wie WOC bieten Ersatz, Reparatur und garantierte unbenutzte/überholte Einheiten mit 24/7-Expertenunterstützung.

Hauptmerkmale:
Dual-System-Kompatibilität: Funktioniert mit EX2000-Erregungsregelungssystemen und Mark V Turbine Control Systems, wobei die Speedtronic-Technologie für einen zuverlässigen Turbinenantriebsbetrieb genutzt wird.

Signalumwandlung & Dämpfung: Wandelt Shunt-Signale in Differenzfrequenzen um und bietet konfigurierbare CT/Spannungsdämpfung, die sich an unterschiedliche AC-Leitungsspannungs- und Stromanforderungen anpasst.

Jumper-konfigurierbare Flexibilität: 17 Jumper ermöglichen eine präzise Anpassung an die Systemanforderungen, geleitet von OEM-Handbüchern.

Sicherheit & Haltbarkeit: Spannungsbegrenzende Komponenten und Leiterplattenbeschichtung schützen die Hardware; statikempfindliches Design und Kondensatorentladungsanforderungen gewährleisten eine sichere Handhabung/Installation.

Legacy-Unterstützung: Unterstützt von Lieferanten, die Ersatz, Reparatur und 24/7-Support anbieten, wodurch die Lebensdauer der Mark V-Systeme verlängert wird.
