GE DS200SDCCG1AFD Antriebssteuerung für Mark V Turbine 200x100mm

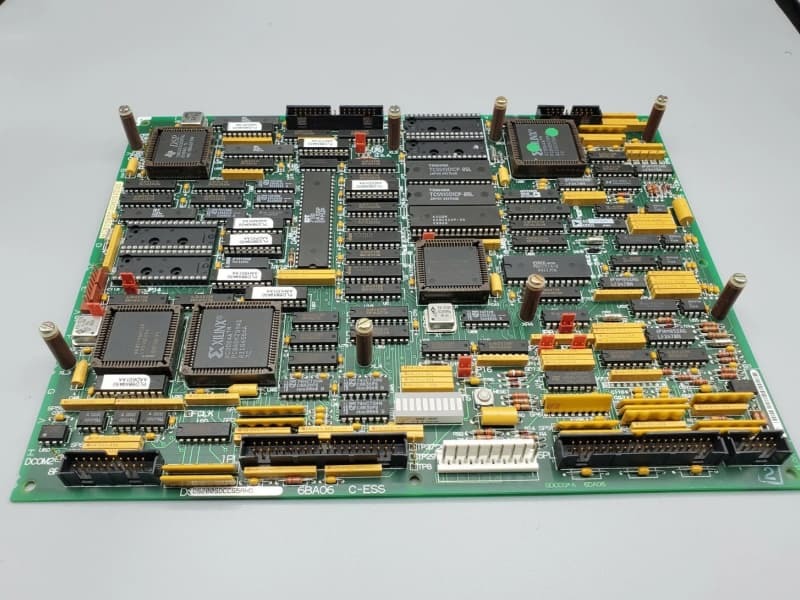

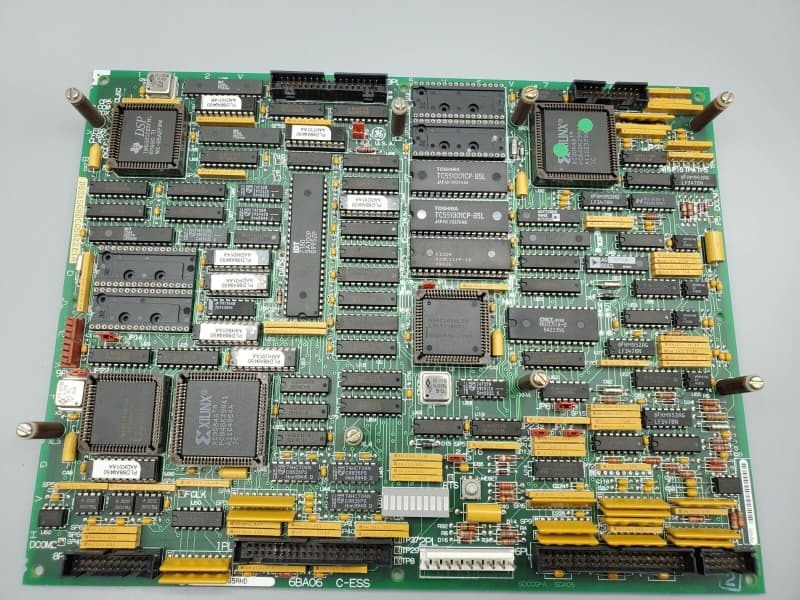

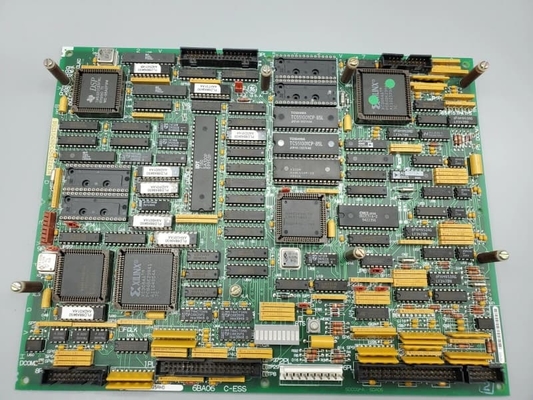

GE DS200SDCCG1AFD Antriebssteuerplatine

Produktbeschreibung:

Die GE DS200SDCCG1AFD ist eine Antriebssteuerplatine, die für das Mark V Turbinensteuerungssystem von GE entwickelt wurde – eine sehr begehrte Serie für die Antriebssteuerung von Wind-, Dampf- und Gasturbinen und eine der letzten GE Mark-Linien, die die patentierte Speedtronic-Technologie integriert.

Als primärer Antriebscontroller verfügt sie über eine Triple-Mikroprozessor-Architektur mit gemeinsam genutztem RAM, um Aufgaben effizient aufzuteilen: Ein Mikroprozessor verarbeitet antriebsbezogene Daten, während sich die anderen beiden auf die Motorsteuerung konzentrieren – darunter einer, der sich auf rechenintensive Berechnungen spezialisiert hat. Ihre Spannungsunterdrückung und -regelung basieren auf Mark V-Standardkomponenten wie Kondensatoren, Widerständen, Transistoren, Dioden und integrierten Schaltkreisen, und sie verwendet einen normalen Mark V-Leiterplatten-Montagestil.

Die Konfiguration erfordert den Anschluss der Platine an einen Laptop über ein serielles Kabel. Zu den Schritten gehören die Konfiguration des seriellen Ports des Laptops, das Herunterladen/Installieren der Konfigurationssoftware, das Bearbeiten der Konfigurationsdatei und das Hochladen auf die Platine. Die Stromversorgung des Antriebs muss getrennt werden, bevor das serielle Kabel getrennt wird, um Gefahren durch Hochspannungsströme zu vermeiden.

Hauptmerkmale:
Speedtronic-gestützte Turbinenkompatibilität: Zugeschnitten auf Mark V-Systeme, unterstützt zuverlässige Steuerung von Wind-, Dampf- und Gasturbinenantrieben.

Triple-Mikroprozessor-Effizienz: Spezialisierte Prozessoren teilen Antriebssteuerung, Motorsteuerung und komplexe mathematische Aufgaben auf und gewährleisten so einen reaktionsschnellen und präzisen Betrieb.

Mark V-Standard-Haltbarkeit: Verwendet spannungsbegrenzende Komponenten und Beschichtungen nach Serienstandard, die mit dem robusten Industriedesign des Mark V übereinstimmen.

Revisionscodierte Leistung: Das Suffix „AHD“ spiegelt zwei Funktions- und eine Artwork-Revision wider, wodurch die Funktionalität und der Hardwareschutz optimiert werden.

Konfigurierbar für den Einsatz mit mehreren Platinen: Ermöglicht die zentrale Konfiguration über einen Laptop mit wiederverwendbaren Dateien zur Straffung der Einrichtung über mehrere Antriebe hinweg.

Sicherheitsorientierte Handhabung: Erfordert das Abschalten der Antriebsleistung während der Trennung des seriellen Kabels, wodurch Hochspannungsstromrisiken gemindert werden.
