GE DS200TBCAG1AAB Analog I/O Klemmenplatine Mark V 330mm x 200mm

GE DS200TBCAG1AAB Analog I/O Terminal Board Mark V Ge Turbinensteuerung

Einzelheiten des Produkts:

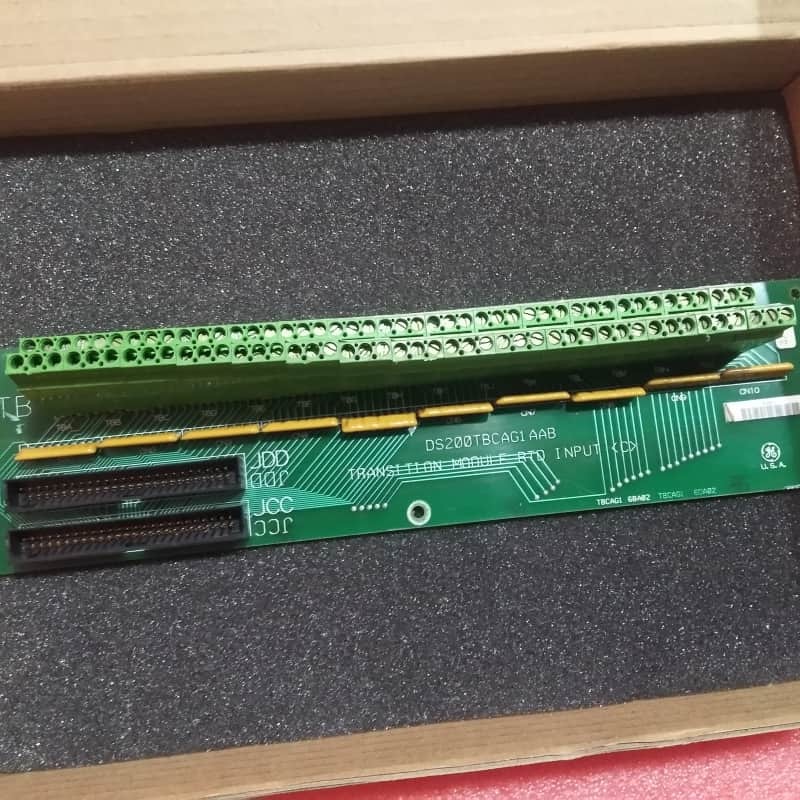

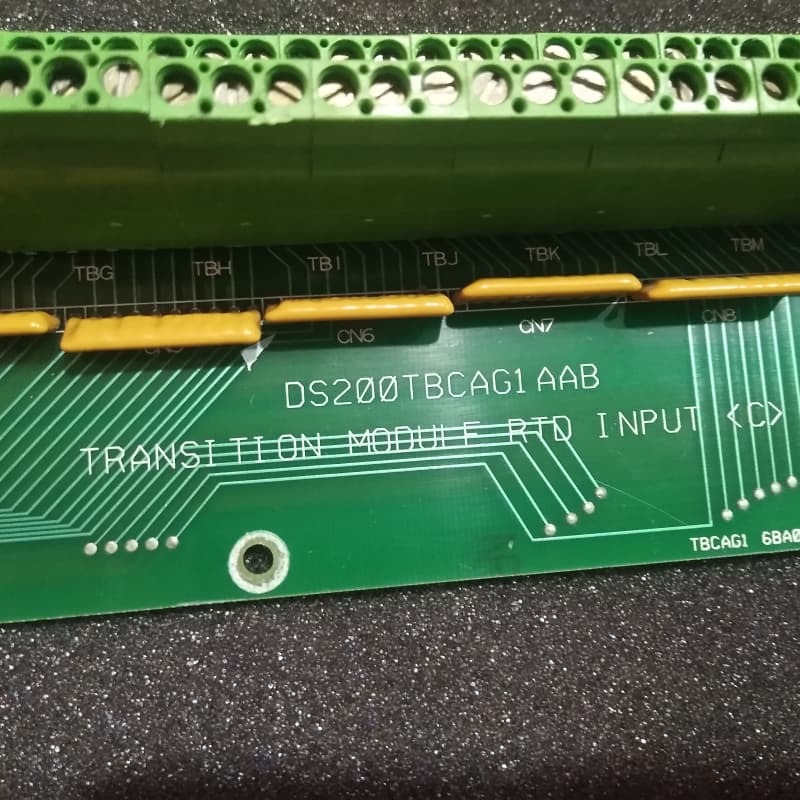

Die GEDS200TBCAG1AABist ein Analog I/O Terminal Board, das für das Mark V Turbine Control System von GE konzipiert wurde.Dreifach redundante TMR (mit zwei zusätzlichen Steuerungen) und Einkanal-SimplexEine überarbeitete Version des ursprünglichen DS200TBCAG1 Stammplatines, dient als kritische E/A-Schnittstelle,mit zwei Blöcken aus 90 Signaldrahtschlüssen und zwei 50-Pin-Anschlüssen zur Verbindung mit anderen Komponenten der Marke V, einschließlich JCC/JDD-Anschlüssen JCC für 1-15, JDD für 16-30 R5 Kernsignale.

Es integriert sich in die Mark V ′s I/O-Architektur: Jedes I/O-Paket umfasst eine lokale Prozessorplatte und eine spezialisierte Datenerfassungsplatte. Jeder I/O-Prozessor verfügt über einen Temperatursensor;Übermäßige Temperaturen lösen Diagnosealarme aus, mit Echtzeit-Temperatur- und Alarmlogik, die in der Datenbank gespeichert wird, um Kontrollmaßnahmen oder Warnungen zu unterstützen.

Hauptmerkmale:
Kompatibilität mit zwei Varianten der Marke V:Sorgfältig auf die dreifach redundanten TMR- und die einkanaligen Simplex Mark V-Varianten zugeschnitten. adapting to the reliability needs of critical and non-critical turbine setups alike—eliminating the need for variant-specific terminal boards and simplifying inventory management for operators with mixed Mark V fleets.

Hochdichte, spezialisierte I/O-Konnektivität:Es verfügt über zwei 90-Terminalblöcke und zwei 50-Pin-Anschlüsse für die umfassende Signalvermittlung sowie spezielle JCC/JDD-Anschlüsse für TCCA-Board-RTD-Signale, die eine ununterbrochene Funktion gewährleisten.Übertragung von Temperaturdaten mit geringer Interferenz und Unterstützung aller analogen E/A-Anforderungen von Großturbinenanlagen in einer einzigen Platine.

Keine konfigurierbare Hardware für einen fehlerfreien Betrieb:Fehlt an Sprungern, DIP-Schaltern oder anderen beweglichen Komponenten, wodurch das Risiko einer Fehlkonfiguration und Verschleiß durch Anpassungen entfällt, was eine Kompatibilität mit Mark V I/O-Architekturen ermöglicht.Verkürzung der Fehlerbehebung, und eine gleichbleibende Leistung bei allen Einsätzen gewährleisten.

Integrierte E/A-Diagnostik mit proaktiver Warnung:Verknüpfungen zu Mark V-E/A-Paketen mit hochpräzisen Temperatursensoren und Echtzeit-Alarmlogik, die eine Diagnose bei übermäßiger Hitze auslösen und Daten in der Systemdatenbank speichern,und proaktive Wartungs- oder Steuerungsanpassungen ermöglichen, um ungeplante Ausfallzeiten zu verhindern.

Verlässlichkeit für die langfristige Kontinuität:Als Teil des weit verbreiteten Mark V-Systems the board is built with industrial-grade components to match the system’s durability—ensuring long-term compatibility with existing Mark V installations and extending the lifespan of critical turbine control infrastructure.
