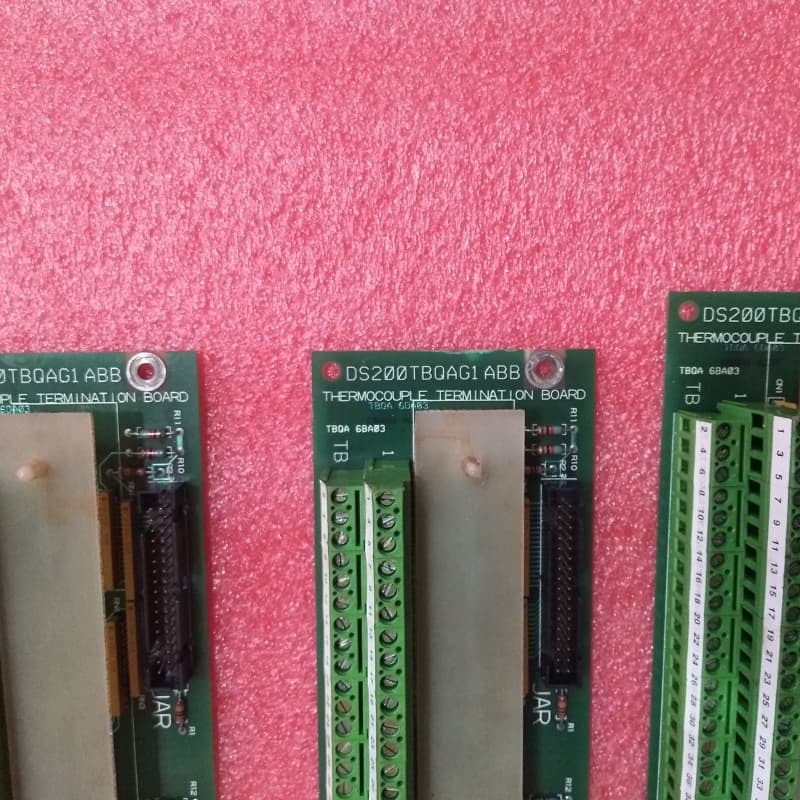

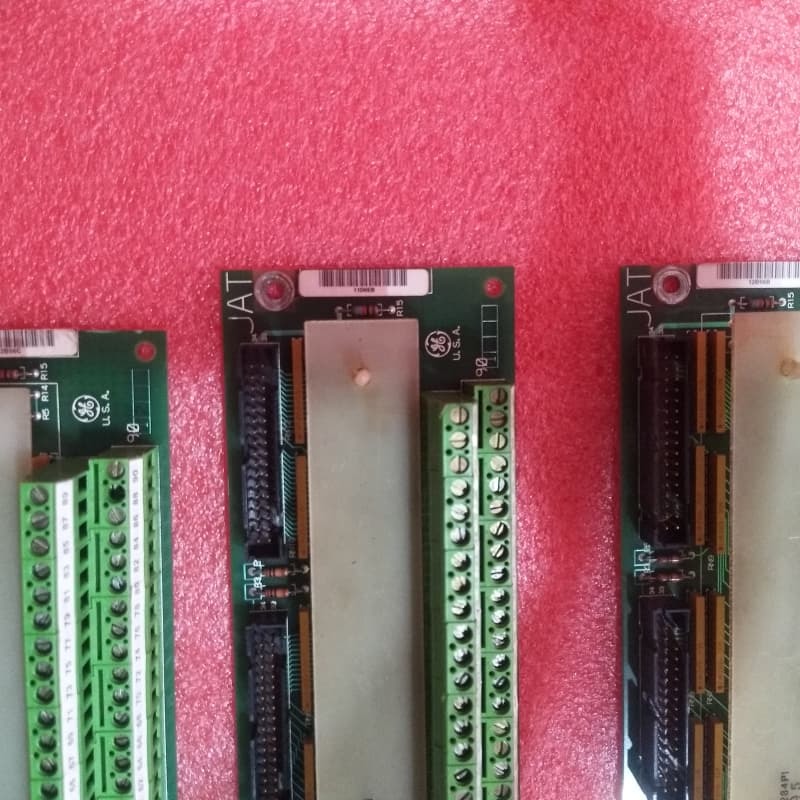

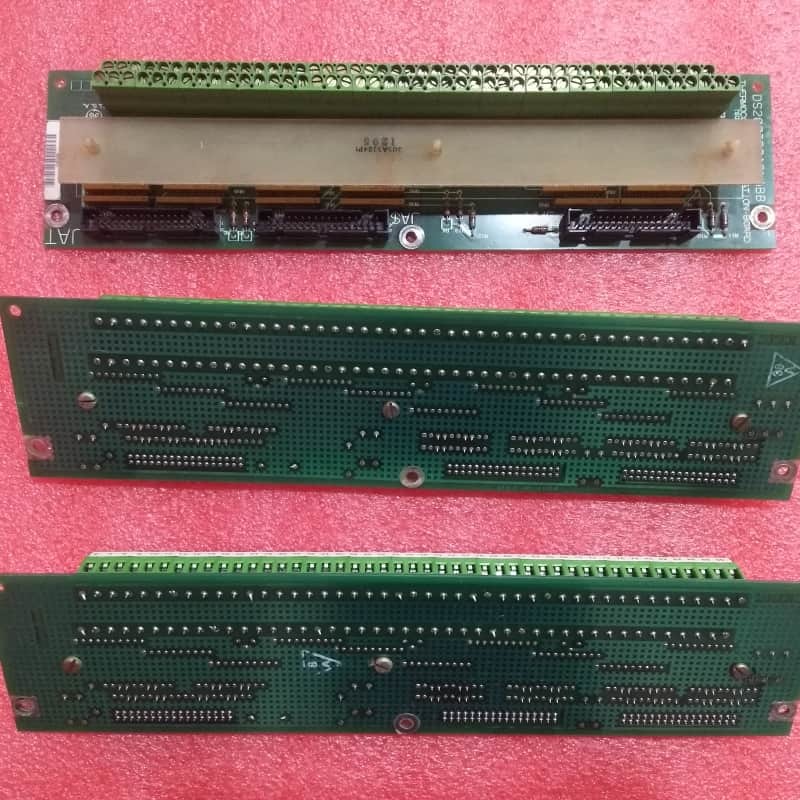

GE DS200TBQAG1ABB RST Terminal Board Mark V 330 mm x 200 mm

GE DS200TBQAG1ABB RST Klemmenleiste Mark V Ge Turbinensteuerung

Produktdetails:

Die GE DS200TBQAG1ABB ist ein Thermoelement-Abschlussmodul, das exklusiv für das Mark V Turbinensteuerungssystem von GE entwickelt wurde – eine Legacy-Serie, die auf die Steuerung von automatisierten Antrieben für Wind-, Dampf- und Gasturbinen zugeschnitten ist, und eine der letzten GE Mark Produktlinien, die die patentierte Speedtronic-Steuerungstechnologie der Marke integriert. Als überarbeitete Variante des ursprünglichen DS200TBQAG1-Elternmoduls enthält es drei wichtige Produktüberarbeitungen – zur Verbesserung der Signalzuverlässigkeit, der Lebensdauer der Komponenten und der Systemkompatibilität – und dient als kritischer Knotenpunkt für das Thermoelementsignalmanagement in Turbinensteuerungsaufbauten.

Im Kern verfügt die Platine über zwei 90-polige Klemmenblöcke – die maximal 180 Signalleitungen für eine umfassende Thermoelement- und Kaltstellen-Signalweiterleitung unterstützen – und drei 20-polige Steckverbinder, die für die Schnittstelle mit den TCQA- und TCCA-Platinen von Mark V vorgesehen sind:

JAR-Steckverbinder: Überträgt Thermoelementsignale (1–15 Kanäle) und Kaltstellensignale von/zu TCQA/TCCA-Platinen, wodurch die Temperaturüberwachung kritischer Turbinenkomponenten ermöglicht wird.

JAS-Steckverbinder: Verarbeitet Thermoelementsignale (16–30 Kanäle) und Kaltstellensignale und erweitert die Temperaturerfassungsabdeckung für größere Turbinensysteme.

JAT-Steckverbinder: Verwaltet Thermoelementsignale (31–45 Kanäle) und Kaltstellensignale und gewährleistet eine umfassende thermische Überwachung, um überhitzungsbedingte Ausfälle zu verhindern.

Hauptmerkmale:
Speedtronic-gestützte Turbinenkompatibilität: Optimiert für Mark V-Systeme, unter Nutzung der Speedtronic-Technologie, um ein zuverlässiges Thermoelementsignalmanagement für Wind-, Dampf- und Gasturbinenantriebe zu gewährleisten.

Hochkapazitäts-Thermoelement-Routing: Zwei 90-polige Klemmenblöcke (180 Signalleitungen insgesamt) und drei dedizierte 20-polige Steckverbinder (JAR/JAS/JAT) unterstützen 45+ Thermoelementkanäle und ermöglichen eine umfassende Temperaturüberwachung der Turbinenkomponenten.

Kaltstellen-Signalintegration: Dedizierte Steckverbinder für Kaltstellensignale gewährleisten präzise thermische Daten – wodurch Fehler in den Berechnungen zur Turbinensicherheit und -leistung vermieden werden.

Keine konfigurierbare Hardware:Fehlen von Jumpern oder anpassbaren Komponenten, wodurch die Einrichtungszeit verkürzt, das Risiko von Fehlkonfigurationen eliminiert und eine konsistente Leistung in identischen Mark V-Setups gewährleistet wird.

Legacy-Zuverlässigkeit: Gebaut nach den Industriestandards von Mark V, mit langlebigen Klemmenblöcken und Steckverbindern, die rauen Turbinenumgebungen standhalten und die Lebensdauer bestehender Mark V-Installationen verlängern.
