GE DS200TBCBG1AAA 4-20mA RTD-Eingangsmodule 330 mm x 200 mm

GE DS200TBCBG1AAA 4-20 mA RTD-Eingangs-Endmodul

Einzelheiten des Produkts:

Die GEDS200TBCBG1AAAist ein 4-20 mA RTD Input Termination Modul, das für die Mark V-Serie von GE konzipiert wurde, eine Schlüsselkomponente von GE Speedtronic Control Systems, die in industriellen Turbinen- und Automatisierungseinrichtungen verwendet wird.Als spezialisiertes Endmodul,Seine zentrale Rolle besteht darin, mit RTD-Sensoren – Geräten, die die Temperatur durch Widerstandskorrelation messen – zu interagieren und Stromschleifensignale von 4 bis 20 mA (die Branchennorm für die Sensordatenübertragung) zu verwalten.Es ist an Position sieben des Mark V-Kerns positioniert und dient als Landepunkt für RTD- und 4-20 mA-Eingangssignale, die anschließend an das TCCB im Kern übertragen werden.Es ist eines von drei Endplatten in Mark V-Systemen, die isolierte 21V Gleichstrom-Erregungsstrom-Eingänge annehmen, und bietet eine flexible Signalkonfiguration: acht seiner 4-20 mA Eingangssignale können per Hardware auf 0-1 mA gesprungen werden,Während Springer auch bestimmen, ob die Eingänge als Spannungs- oder Stromsignale funktionieren.

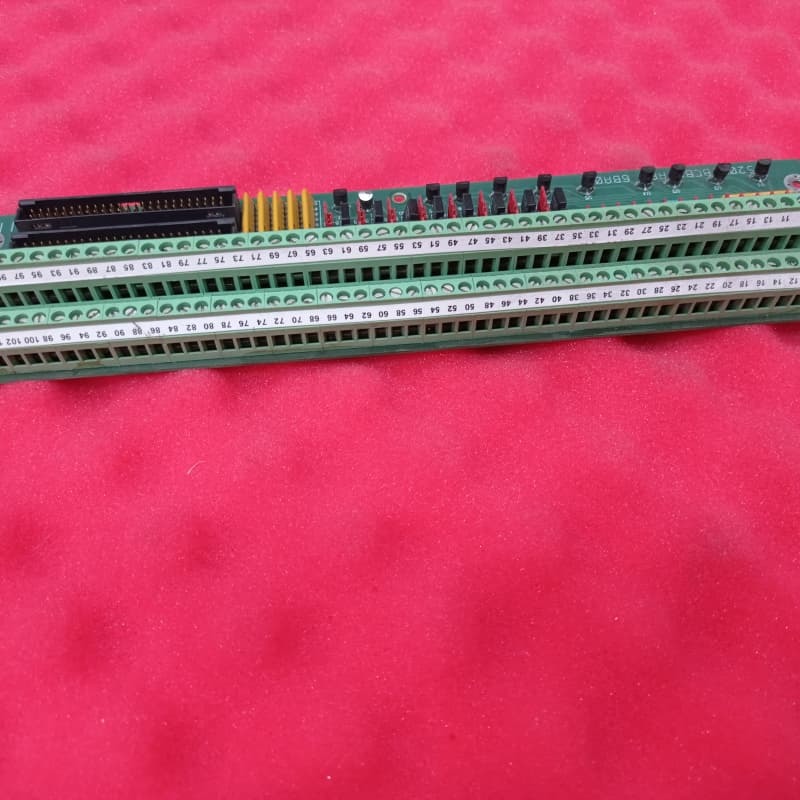

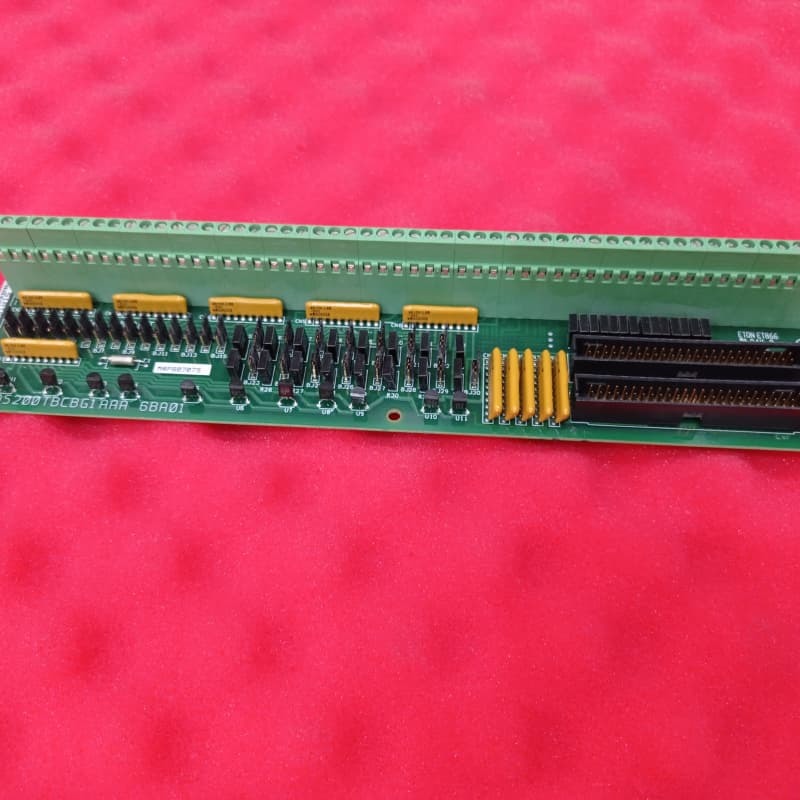

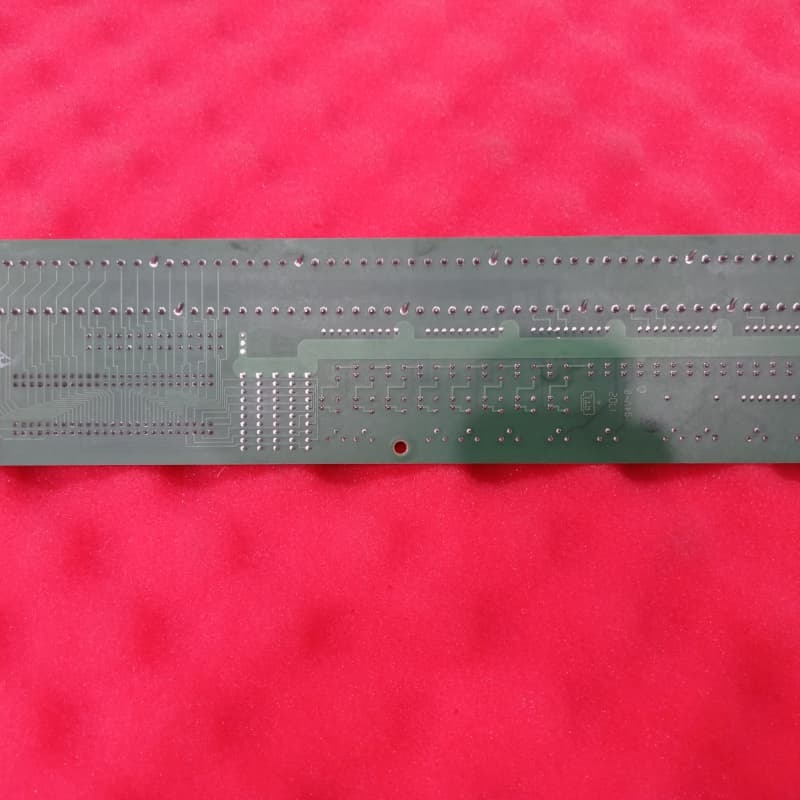

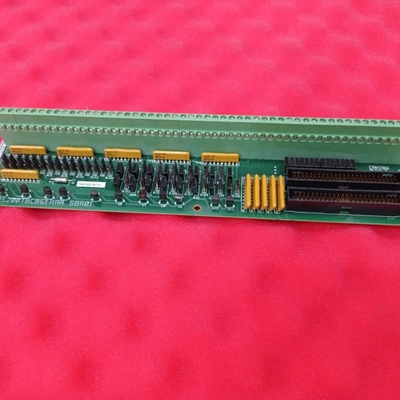

Physikalisch ist das Modul eine lange, schmale Analogkarte mit einem langen Endblock entlang einer Kante, vertikalen Pin-Anschlüssen, Jumper-Schaltern und Widerstandsnetzwerk-Arrays.Die Spannungsunterdrückung und -beschränkung beruhen auf standardisierten Komponenten der Mark V-SerieDie wichtigsten Details über seine Hardware und Spezifikationen sind auch in seiner Produktnummer codiert:DS200 bestätigt normale Mark-V-Versammlung und inländische U.S. manufacture; “TBCB” ist die funktionelle Abkürzung für seine Funktion als Endmodul; “G1” platziert es in Mark V Gruppe 1 mit einer Standard-PCB-Schutzbeschichtung;und der letzte AAA .

Hauptmerkmale:
Doppelsignalunterstützung für Temperatur und industrielle Sensorik:Spezialisiert auf die Bearbeitung von RTD-Temperatursignalen und 4­20 mA­Strom­Schleife­signalen, die die industriellen Grundbedürfnisse für eine präzise Temperaturüberwachung und eine Standardübertragung von Sensordaten abdecken.

Flexible Signalkonfiguration über Jumper:Ermöglicht zwei kritische Anpassungen: 1) Acht 4-20 mA-Eingänge können auf 0-1 mA umgeschaltet werden, um den Anforderungen des Sensors für niedrigen Strom gerecht zu werden; 2) Jumper schalten Eingänge zwischen Spannungs- und Strommodus,Anpassung an verschiedene Sensor- und Systemschnittstellen.

Mark V Kernintegration:Positioniert in der Mark V-Kernposition sieben,mit speziellen JHH/JII-Anschlüssen für die Signalübertragung auf die TCCB-Board, die eine nahtlose Integration in die Signalkette des Speedtronic Control Systems gewährleisten und Kompatibilitätslücken vermeiden.

Isolierte Erregungskompatibilität:One of three Mark V terminal boards that accept isolated 21V DC excitation power inputs—protecting sensitive RTD and current signals from electrical interference and ensuring stable performance in high-noise industrial environments.

Standardisierter Spannungsschutz:Verlässt sich auf standardisierte Komponenten der Mark V-Serie zur Spannungsunterdrückung und -begrenzung, die sich an die robusten Konstruktionsprinzipien der Serie anpassen und die Fehlerrisiken von Komponenten reduzieren.

Übersichtliche Kennzeichnung der Hardware für die Wartung:Es verfügt über einen langen Terminalblock, verschiedene vertikale Pin-Anschlüsse und gekennzeichnete Sprungschalter, die die Verkabelung, Fehlerbehebung und den Austausch für Techniker vereinfachen, die mit Mark V-Systemen vertraut sind.
