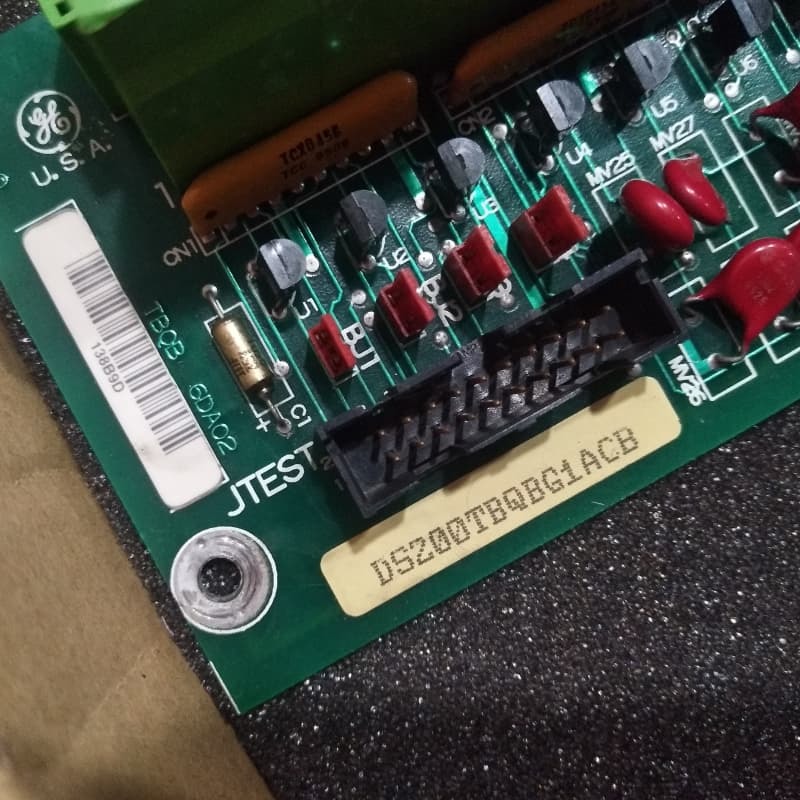

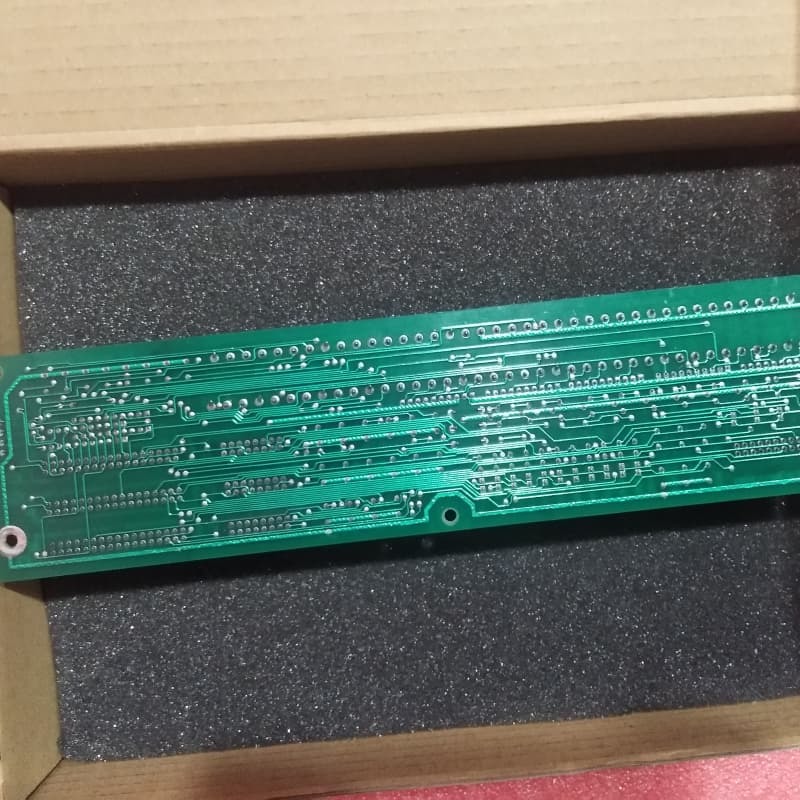

GE DS200TBQBG1ACB Eingabe-Endmodul 330 mm x 200 mm

GE DS200TBQBG1ACB Eingangsabschlussmodul

Produktdetails:

Die GE DS200TBQBG1ACB ist ein Eingangs-/Analog-Abschlussmodul, das exklusiv für das Mark V Turbinensteuerungssystem von GE entwickelt wurde – eine stark nachgefragte Legacy-Serie, die zur Steuerung von automatisierten Antrieben für Wind-, Dampf- und Gasturbinen verwendet wird, und eine der letzten GE Mark-Linien, die die patentierte Speedtronic-Steuerungstechnologie integriert.

Seine Kernfunktionalität dreht sich um das zentralisierte Signalmanagement: Es empfängt und überträgt kritische Eingänge, einschließlich Spannungssignale zur Überwachung elektrischer Parameter, Schwingungssignale zur Überprüfung der mechanischen Integrität, Impulsratensignale zur Verfolgung der Ereignisfrequenz und Verdichterstrallsignale zur Sicherheitsvorwarnung. Es lässt sich nahtlos in die TCQA- und TCQC-Boards von Mark V integrieren: Im R2-Kern verbindet es sich mit TCQA/TCQC-Boards im R1-Kern zur kernübergreifenden Datenkoordination; im R3-Kern verbindet es sich mit lokalen TCQA/TCQC-Boards zur lokalen Signalverarbeitung.

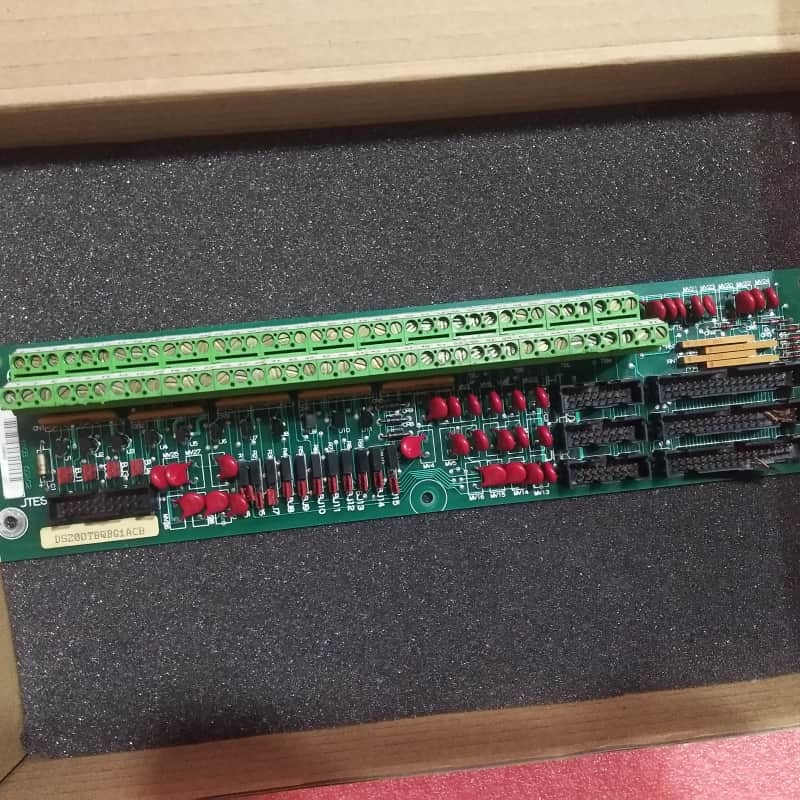

Hardwareseitig verfügt das Modul über zwei Klemmenblöcke mit jeweils 77 Klemmen für Kupfer-Signaldrahtanschlüsse sowie 15 Berg-Typ-Jumper und eine Mischung aus Steckverbindern. Die Jumper dienen speziellen Zwecken: BJ1-BJ4 verteilen Druckwandlersignale, BJ5-BJ7 installieren Lastwiderstände für Druckwandler und BJ8-BJ15 konfigurieren Analogeingänge. Für den Austausch vereinfacht die Klemmenidentifizierung den Drahtanschluss – Benutzer beschriften Drähte mit Klemmen-IDs, lösen sie von der alten Platine und befestigen blanke Kupferenden mit Schrauben an passenden Klemmen auf der neuen Platine.

Hauptmerkmale:
Dual-Core-Positionierung & Kernübergreifende Integration: Befindet sich in R2/R3-Kernen mit maßgeschneiderten Verbindungen zu TCQA/TCQC-Boards – kernübergreifend für R2, lokal für R3, wodurch sowohl eine koordinierte systemübergreifende Überwachung als auch eine lokale Signalverarbeitung ermöglicht werden.

Multi-Signal-Verarbeitung für Turbinensicherheit & Leistung: Verwaltet eine Vielzahl kritischer Eingänge, um den Turbinenstatus zu überwachen, mechanische Ausfälle zu verhindern und die Betriebssicherheit zu gewährleisten.

Spezielle Jumper-Konfiguration: 15 Berg-Typ-Jumper mit dedizierten Funktionen für die Verteilung von Druckwandlersignalen, die Installation von Lastwiderständen und die Einrichtung von Analogeingängen bieten eine gezielte Anpassung an die turbinenspezifischen Sensoranforderungen.

Hochdichte, beschriftete Klemmenblöcke: Zwei 77-Klemmen-Blöcke mit numerischen Klemmen-IDs vereinfachen die Drahtverfolgung während der Installation/des Austauschs und reduzieren Fehler beim Wiederanschließen.

Skalierbares Steckverbinderdesign: Reservierte JGS/T/JHS/T-Steckverbinder bieten Flexibilität für zukünftige Systemerweiterungen und passen sich den sich entwickelnden Anforderungen der Turbinensteuerung an, ohne dass die gesamte Platine ausgetauscht werden muss.
