GE DS200TCDAH1BHD Digital I/O Board mit umfassender analoger Signalverarbeitung 2 kg Gewicht und 1-Jahresgarantie für Mark V Turbinensteuerung

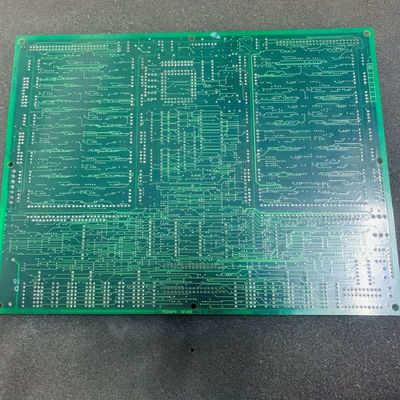

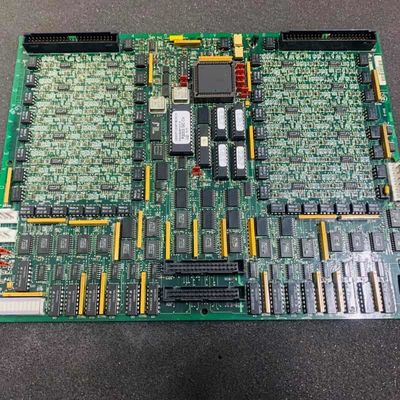

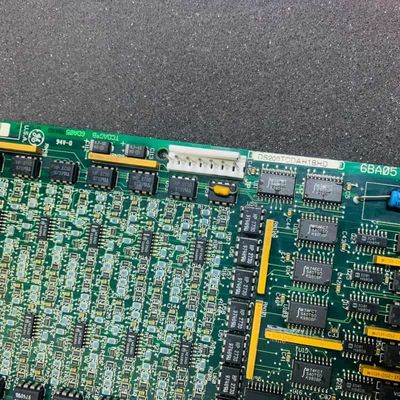

GE DS200TCDAH1BHD DS200TCDAH1B Digitale E/A-Schaltfläche

Einzelheiten des Produkts:

Die GEDS200TCDAH1Bist eine digitale E/A-Schaltfläche, die ausschließlich für das Mark V Turbine Control System von GE entwickelt wurde, eine alte Reihe, die zur Steuerung von automatischen Antrieben von Wind-, Gas- und Dampfturbinen verwendet wird,und eine der letzten GE Mark-Linien, um die patentierte Speedtronic-Steuerungstechnologie zu integrieren.

Funktionell verarbeitet es verschiedene analoge Signale: 4-20 mA Eingabe/Ausgabe über JBB/JAA, mit Strom, der über Lastwiderstände für Spannungsmessung, RTD-Eingänge über JCC/JDD,mit einer Leistung von mehr als 100 W und, Thermoelementeneingaben über JAR/S/T, wobei die Kaltverbindungskompensation von TBQA für die Berechnung der tatsächlichen Temperatur und Spannungs-/Stromsignale der Turbinenwelle über JBB verwendet werden.Alle bedingten Signale werden über den 3PL-Anschluss an den I/O-Motor gesendet., mit Software-Konfigurations-Thermoelementtypen, RTD-Einstellungen, die über den I/O-Konfigurationseditor des HMI verwaltet werden.

Hauptmerkmale:
Umfassende analoge Signalverarbeitung:Funktioniert als zentrale Drehscheibe für 4-20 mA-Signale, RTDs, Thermoelemente und Wellenspannungs-/Strom-Skalierung, Konditionierung und Datenübertragung an den I/O-Motor,Kritisch für die Überwachung und Steuerung der TurbinenleistungEs verfeinert Rohsignale, um Lärm zu eliminieren, und sorgt für präzise Daten, die Echtzeit-Anpassungen wie Kraftstofffluss oder Kühlsystemanpassungen steuern.

Ausnehmbare und ESD-empfindliche PROMs:Ausnehmbare PROM-Module speichern Firmware; durch den Austausch mit ESD-Schutz wie Handgelenkbanden wird sichergestellt, dass Ersatzteile die Funktionalität des Originals erfüllen, indem identische Anweisungen beibehalten werden.Dies verhindert die Neukonfiguration der Firmware, wodurch die Wartungszeit verkürzt und eine konsistente Signalverarbeitungslogik nach dem Austausch gewährleistet wird.

 Konfigurierbare Hardware und Software:Drei Springer (J1/JP2/JP3) handhaben Hardware-Tweaks, während Software-Einstellungen Thermoelement-/RTD-Typen und Signalparameter anpassen, die sich an verschiedene Turbinenbedürfnisse anpassen.JP2-Hilfsmittelprüfung, und die Software passt sich nahtlos an die turbinspezifischen Sensoren ein.

Spezielle Komponenten-Schnittstelle:Neun Steckverbinder (acht funktionelle, ein Überbleibsel) verbinden sich mit Schlüssel-Mark-V-Boards (TCPS, CTBA, TBCA, TBQA) für nahtlose Strom-, Daten- und Diagnose-Signalübertragung und beseitigen Cross-Talk-Risiken.Jeder Anschluss hat eine spezifische Rolle, um sicherzustellen, dass die Signale ohne Störungen die Ziele erreichen., was die Stabilität des Systems erhöht.

Testorientiertes Design:Springer (JP2/JP3) und spezialisierte Anschlüsse unterstützen Fabrikprüfungen und -wartung, vereinfachen die Fehlerbehebung und gewährleisten gleichzeitig die normative Betriebssicherheit.JP2 deaktiviert Oszillatoren für sichere Tests, und Anschlüsse ermöglichen Technikern einfachen Zugriff auf Signale, um Probleme schnell zu diagnostizieren.
