GE DS200TCEBG1A Schutzabschluss-Expander-Board mit 200 mm Höhe 2 kg Gewicht und 1-Jahres-Garantie für Mark V Turbinensteuerung

GE DS200TCEBG1A DS200TCEBG1ACD Schutz-Abschluss-Erweiterungskarte

Produktdetails:

Die GE DS200TCEBG1ACD ist eine Schutz-Abschluss-Erweiterungskarte, die als kritische Komponente innerhalb des General Electric Mark V Turbinensteuerungssystems konzipiert wurde. Dieses System wird für die automatisierte Steuerung und Verwaltung von Gas-, Dampf- und Windturbinen verwendet. Als Teil der Mark V-Serie verwendet die Karte die patentierte Speedtronic-Technologie von GE und fungiert als Signal-Schnittstellen- und Konditionierungsmodul innerhalb der Turbinenantriebsbaugruppe.

Hauptmerkmale:

Kernfunktion:Dient als Schutz-Abschluss-Erweiterungskarte und fungiert als zentraler Schnittstellenpunkt für verschiedene Steuerungs- und Überwachungssignale innerhalb des Turbinensystems. Sie konsolidiert und leitet kritische Eingänge und Ausgänge, wie z. B. Auslösebefehle und Sensorrückmeldungen, und gewährleistet so eine zuverlässige Kommunikation zwischen der zentralen Steuereinheit und den Schutzeinrichtungen der Turbine.

Robuste Konstruktion:Entworfen mit 8 Schraubenlöchern, um mechanische Unterstützung für das Eigengewicht und die vielen schweren Komponenten zu bieten, die darauf installiert sind. Dieses robuste Montagesystem ist unerlässlich, um den erheblichen Vibrationen und Stößen standzuhalten, die üblicherweise in rauen industriellen Turbinenumgebungen auftreten, und verhindert so einen Ausfall der Karte.

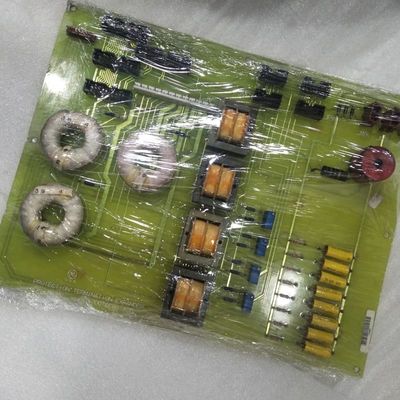

Signalkonditionierung:Bestückt mit 4 Signaltransformatoren und verschiedenen anderen Komponenten wie Widerständen, Dioden und Kondensatoren zur Konditionierung und zum Schutz von Signalen. Diese Komponenten isolieren das empfindliche Steuerungssystem elektrisch, filtern Störungen heraus und begrenzen Überspannungen, wodurch die Signalintegrität gewährleistet und nachgeschaltete Schaltkreise vor Schäden geschützt werden.

Wichtige Schnittstellenports:Enthält wichtige Anschlüsse mit den Bezeichnungen JKX/Y/Z, JMP, JU, JV, JVA und JWX/Y/Z, die für die Schnittstelle mit dem breiteren Mark V-Steuerungssystem unerlässlich sind. Diese Ports stellen dedizierte Verbindungen für Strom, Sensordaten und Steuersignale her und bilden das physische Rückgrat des automatisierten Schutz- und Überwachungsnetzwerks der Turbine.

Nicht konfigurierbares Design:Die Karte ist eine hardwarebasierte Komponente, die keine Software- oder Hardwarekonfiguration benötigt; ihre Funktionalität ist durch ihr Design festgelegt. Diese "Plug-and-Play"-Eigenschaft vereinfacht die Installation und den Austausch, erhöht die Zuverlässigkeit durch die Vermeidung von Konfigurationsfehlern und gewährleistet eine konsistente Leistung im gesamten System.

Wichtiger Installationshinweis:Das Produkthandbuch betont wichtige Sicherheits- und Installationsverfahren und hebt insbesondere die Bedeutung der ordnungsgemäßen Kennzeichnung aller Kabel vor dem Trennen und der Gewährleistung hervor, dass sich keine losen Schrauben im Inneren des Antriebs befinden, um Kurzschlüsse, Stromschläge, Brände oder Schäden an der Ausrüstung zu vermeiden.
