GE DS200TBQCG1AAA Analog Eingang/Ausgang Termination Modul mit 4-20 mA Steuereingängen 200 mm Höhe und 100 mm Breite für Mark V Turbinensteuerungssystem

GE DS200TBQCG1AAA Analogeingangs-Milliampere-Eingangs-/Ausgangs-Abschlussmodul

Produktdetails:

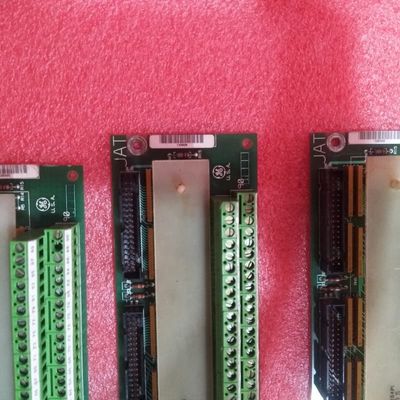

Das DS200TBQCG1AAA ist ein Analogeingangs-Milliampere-Eingangs-/Ausgangs-Abschlussmodul für das Mark V Turbinenkontrollsystem von General Electric. Es fungiert als kritische Signalschnittstelle in den Steuerkernen R1, R2 und R3 und hat die Hauptaufgabe, die Verbindung und Aufbereitung analoger Signale zwischen Feldgeräten und den TCQA-Verarbeitungsplatinen des Systems zu verwalten. Es ist eine überarbeitete Version der ursprünglichen DS200TBQCG1-Platine und bietet eine verbesserte Konfigurierbarkeit für die präzise Integration in Gas-, Dampf- oder Windturbinensteuerungsbaugruppen.

Hauptmerkmale:
Dual-Funktions-Signalmanagement:Dieses Modul fungiert als zentrale Drehscheibe für Eingangs- und Ausgangssignale. Es verarbeitet speziell kritische 4-20 mA-Steuereingänge und LVDT/R-Positionssensoreingänge und verwaltet gleichzeitig konfigurierbare analoge Ausgangsströme für Rückkopplungs- und Regelkreise innerhalb des Turbinensystems.

Hardware-konfigurierbare Ausgänge:Der Ausgangsstrombereich der Platine (20 mA oder 200 mA) wird über physische Jumper eingestellt, was eine wesentliche Flexibilität zur Erfüllung spezifischer Anwendungsanforderungen bietet. Diese hardwarebasierte Konfiguration gewährleistet einen zuverlässigen Betrieb ohne Softwareabhängigkeiten.

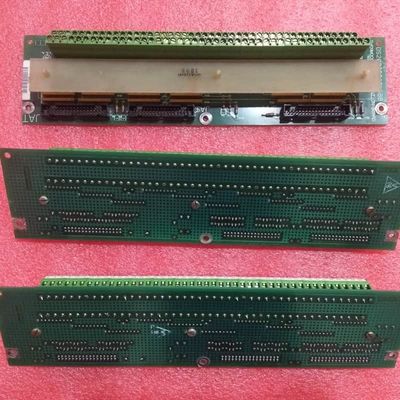

Hochdichte Abschluss-Schnittstelle:Es ist mit zwei robusten Klemmenblöcken ausgestattet, die jeweils 83 Klemmen zum Anschluss von Signalleitungen enthalten. Dieses hochdichte Design erleichtert die Verwaltung einer großen Anzahl analoger Signale in einem kompakten Formfaktor.

Dedizierte Steckverbinderarchitektur:Wichtige Steckverbinder wie JBR für 4-20 mA-Signale und JFR für LVDT/R-Positionssignale schaffen eine dedizierte und zuverlässige Verbindung zu den TCQA-Verarbeitungsplatinen. Andere Steckverbinder (JBS/T, JFS/T, TEST) sind typischerweise für den Werkseinsatz oder zukünftige Erweiterungen reserviert.

Selektive Jumper-Konfiguration:Die Platine ist mit 15 Jumpern bestückt und ermöglicht es dem Servicepersonal, ihr Betriebsverhalten an die genauen Antriebsanforderungen anzupassen. Es ist entscheidend, dass diese Jumper-Einstellungen auf einer Ersatzplatine mit denen der defekten Einheit übereinstimmen, um eine konsistente Systemleistung zu gewährleisten.
