GE DS200TBQCG1A Analog Eingang Milliampere Abschlussmodul mit 2kg Gewicht und 1 Jahr Garantie für Turbinensteuerung

GE DS200TBQCG1A DS200TBQCG1ABB Analog-Eingang Milliamp Input/Output-Terminationsmodul

Einzelheiten des Produkts:

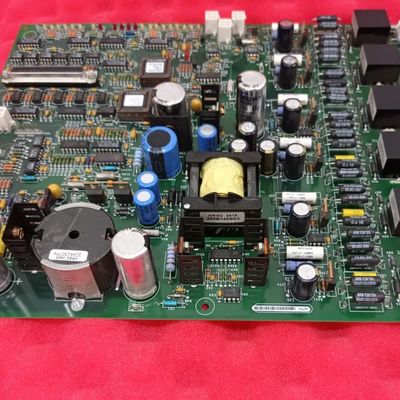

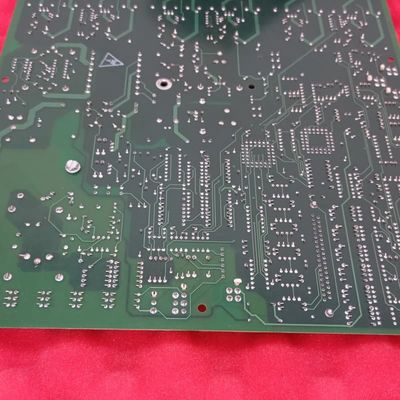

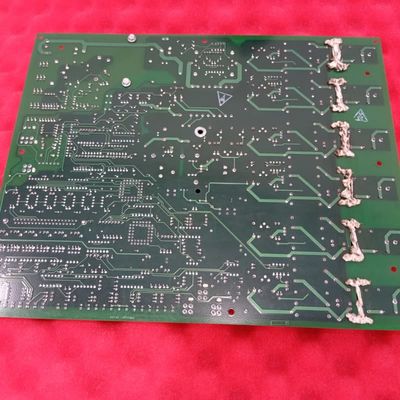

DieDS200TBQCG1A DS200TBQCG1ABBist ein Analog Input Milliamp Input/Output Termination Modul für das Mark V Turbine Control System von General Electric. Funktioniert als kritische Signalschnittstelle in den Steuerkernen R1, R2 und R3,seine Hauptaufgabe besteht darin, die Verbindung und Konditionierung analoger Signale zwischen Feldgeräten und den TCQA-Verarbeitungstafeln des Systems zu verwaltenEs handelt sich um eine überarbeitete Version des ursprünglichen DS200TBQCG1-Boards mit verbesserter Konfigurationsfähigkeit für eine präzise Integration in Gas-, Dampf- oder Windturbinensteuerungen.

Hauptmerkmale:
Doppelfunktionssignalmanagement:Dieses Modul fungiert als zentrales Drehkreuz für Eingangs- und Ausgangssignale.Gleichzeitig verwaltet sie konfigurierbare analoge Ausgangsströme für Feedback- und Steuerungsschleifen innerhalb des Turbinsystems.

Hardware-konfigurierbare Ausgänge:Der Ausgangsstrombereich der Platine (20 mA oder 200 mA) wird über physikalische Springer eingestellt und bietet eine wesentliche Flexibilität, um spezifischen Anwendungsbedürfnissen gerecht zu werden.Diese Hardware-basierte Konfiguration sorgt für einen zuverlässigen Betrieb ohne Softwareabhängigkeit.

High-Density-Termination-Schnittstelle:Es ist mit zwei robusten Endgeräten ausgestattet, die jeweils 83 Endgeräte für die Verbindung von Signalleitungen enthalten.Diese hohe Dichte ermöglicht die Verwaltung einer großen Anzahl von analogen Signalen in einem kompakten Formfaktor.

Dedicated Connector Architecture (Dedicated Connector Architektur) ist eineSchlüsselanschlüsse wie JBR für 4-20 mA-Signale und JFR für LVDT/R-Positionssignale schaffen eine dedizierte und zuverlässige Verbindung zu den TCQA-Prozessorplatinen.TEST) sind in der Regel für die Fabriknutzung oder zukünftige Erweiterung reserviert..

Selektive Jumper-Konfiguration:Mit 15 Sprungern kann das Servicepersonal sein Betriebsverhalten an die genauen Antriebsanforderungen anpassen.Es ist wichtig, dass diese Jumper-Einstellungen auf einer Ersatzteile mit denen der defekten Einheit übereinstimmen, um eine gleichbleibende Systemleistung zu gewährleisten.
