GE DS200TCPDG1BCC 125 VDC-Leistungsverteilungsmodul mit unabhängiger Kernsteuerung und umfassender Statusüberwachung für die Turbinensteuerung Mark V

GE DS200TCPDG1B DS200TCPDG1BCC Stromverteilungsmodul

Produktdetails:

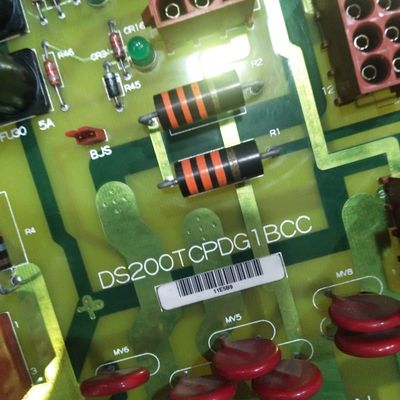

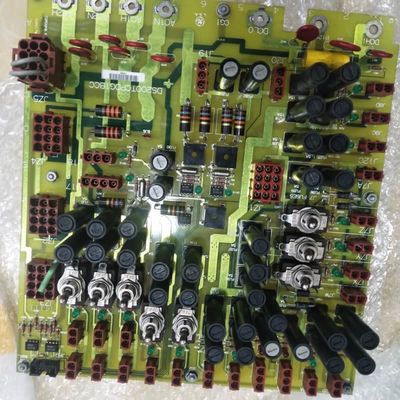

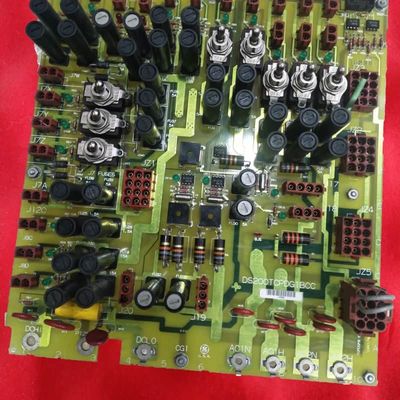

Das DS200TCPDG1BCC ist eine Stromverteilungsplatine, die für das Mark V Speedtronic Turbinenkontrollsystem von General Electric entwickelt wurde. Untergebracht im (Stromverteilung)-Kern des Systems, ist ihre Hauptfunktion die Verwaltung und Verteilung von 125 VDC-Strom an die TCPS-Boards in allen E/A-Kernen und der zentralen Steuerungseinheit sowie an die TCEA-Boards im Kern. Als hardwarebasiertes Modul mit drei Produktrevisionen arbeitet es ohne Softwarekonfiguration und spielt eine entscheidende Rolle für den zuverlässigen Betrieb von Industrie-Gas- und Dampfturbinen.

Hauptmerkmale:
Kern-Stromverwaltung:Die Platine verteilt zentral 125 VDC-Strom an kritische Systemkomponenten, einschließlich TCPS-Boards in jedem E/A- und Steuerungs-Kern, und gewährleistet so einen stabilen und zuverlässigen Betrieb für das gesamte Turbinenkontrollsystem.

Unabhängige Kernsteuerung:Sie ist mit acht Kippschaltern auf ihrer Oberfläche ausgestattet, mit denen Bediener jeden Kern unabhängig voneinander für Wartungsarbeiten, Fehlerbehebung oder Sicherheitszwecke abschalten können, ohne das gesamte System zu beeinträchtigen.

Umfassende Statusüberwachung:Mit über zwanzig LED-Anzeigen bietet die Platine umfassendes visuelles Feedback zum Stromstatus und zur Stromverteilungsgesundheit, wodurch eine schnelle Beurteilung des Betriebszustands des Systems auf einen Blick ermöglicht wird.

Umfangreiche Systemvernetzung:Die Platine verwendet eine hohe Anzahl von Steckverbindern (einschließlich J1R, J7W, J8A, J12A usw.) für eine umfassende Vernetzung innerhalb des Mark V-Systems und gewährleistet so robuste elektrische Verbindungen für die Stromverteilung, obwohl einige Steckverbinder wie J15 und J16 typischerweise ungenutzt sind.

Hardware-Konfigurationsfähigkeit:Obwohl sie keine Softwarekonfiguration hat, enthält die Platine einen BJS-Jumper für die hardwarebasierte Konfiguration, der speziell für die Isolierung der Erdungsreferenz in Systemen entwickelt wurde, die eine externe Referenz verwenden, wodurch die elektrische Sicherheit und Kompatibilität verbessert werden.
