GE Mark V Series Power Supply Board with Drive Controller and LAN Communication for Turbine Control

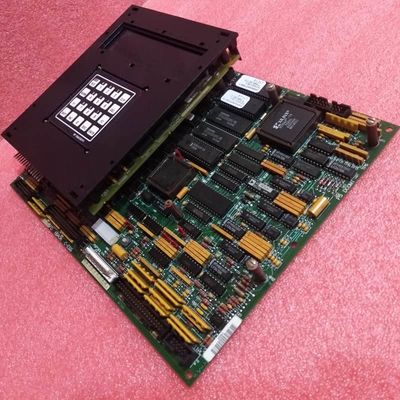

GE DS215GASCG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) Netzteilplatine

Produktbeschreibung:

Die GE DS200SDCCG4AFD ist eine Antriebssteuerungsplatine, die für das Mark V Turbinensteuerungssystem von GE entwickelt wurde und als Kernkomponente für die Verwaltung der Turbinenantriebsoperationen dient. Sicherheit steht bei der Installation und Wartung an erster Stelle – die strikte Einhaltung der Installationsrichtlinien ist zwingend erforderlich, um Stromschläge oder Verbrennungen zu vermeiden, und die Benutzer müssen diese Protokolle im Voraus vollständig verstehen, um das Personal zu schützen und die Langlebigkeit des Systems zu gewährleisten.

Als Produkt der Mark V Serie fehlen umfangreiche originale Online-Lehrmaterialien, so dass die Produktnummer zu einer wichtigen Quelle für Hardware-Details wird. Das Präfix „DS200“ bestätigt die normale Mark V-Montage; andere Namensbestandteile weisen auf eine Standard-Leiterplattenbeschichtung, dreifache Revisionen und die Zugehörigkeit zur Mark V Gruppe 4 hin.

Funktionell kommuniziert sie über Onboard-Anschlüsse mit anderen Mark V-Platinen, enthält aber keine werkseitig installierten EPROM-Chips (Benutzer, die EPROMs benötigen, sollten sich für ähnlich benannte DS215-Platinen entscheiden). Ihre Hardware umfasst Jumper-Schalter, TP-Testpunkte, Widerstandsnetzwerk-Arrays und integrierte Schaltkreise, wobei die Spannungsunterdrückung auf Mark V-Standardkomponenten (Widerstände, Kondensatoren, Dioden, spezialisierte ICs) basiert. Für die Fehlerbehandlung verfügt sie über eine RESET-Taste und vier Reset-Trigger: manueller Tastendruck, +5 bis +24 V DC-Eingang an STBA/NTB/3TB-Kundenschnittstellen, softwaregesteuerte Resets und die automatische Aktivierung des Watchdog-Systems.

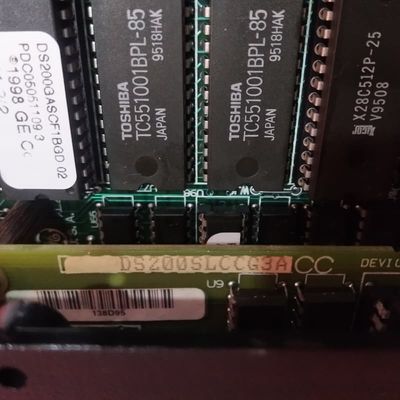

Die DS200SLCCG3ACC ist eine LAN (Local Area Network) Kommunikationsplatine, die von General Electric (GE) speziell für die Mark V Serie entwickelt wurde – GEs veraltete Turbinensteuerungssystemlinie, die aufgrund der Einstellung der Produktion Jahre nach ihrer ersten Veröffentlichung nicht mehr hergestellt wird. Trotz ihrer Veralterung ist die Mark V Serie nach wie vor von Bedeutung, da sie zu den letzten GE Mark-Produktlinien gehört, die die patentierte Speedtronic-Steuerungstechnologie des Unternehmens integriert, die seit langem ein Eckpfeiler der zuverlässigen Turbinenautomatisierung ist. Diese Platine ist für die Nachrüstung in einer breiten Palette von GE-Antrieben und Erregern konzipiert und spielt eine entscheidende Rolle bei der Ermöglichung der Netzwerkkommunikation für Wind-, Dampf- und Gasturbinensteuerungssysteme – Anwendungen, die für die Funktionalität der Mark V Serie von zentraler Bedeutung sind.

Ihre Kernhardware und ihre funktionalen Eigenschaften sind darauf zugeschnitten, die LAN-Integration mit Host-Antrieben zu rationalisieren: Sie bietet sowohl isolierte als auch nicht-isolierte Schaltkreise für die Antriebskommunikation, wodurch die Signalintegrität in verschiedenen Systemkonfigurationen gewährleistet wird. Das Herzstück ist ein integrierter LAN-Steuerungsprozessor (LCP), der alle eingehenden und ausgehenden LAN-Signale verarbeitet; der Programmspeicher des LCP wird in zwei herausnehmbaren EPROM-Kassetten gespeichert, was einfache Software-Updates oder -Austausche ermöglicht. Um den Datenaustausch zwischen dem Netzwerk und dem Antrieb zu erleichtern, verwendet die Platine einen Dual-Port-RAM, um eine nahtlose Schnittstelle zwischen dem LCP und dem Drive Control Processor (DCP) des Host-Antriebs zu ermöglichen.

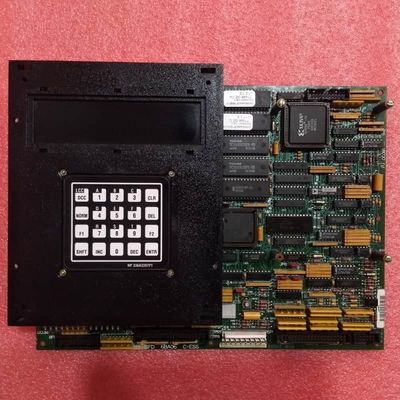

Für ein benutzerfreundliches Systemmanagement unterstützt die DS200SLCCG3ACC ein anschließbares alphanumerisches Programmierer-Tastenfeld, das den Zugriff auf Systemdiagnosen, Konfigurationseinstellungen und Echtzeit-Statusprüfungen ermöglicht – was die Wartung und Fehlersuche für Techniker vereinfacht. Der Spannungsschutz wird durch eine Reihe von Mark V-Standardkomponenten, einschließlich Gleichrichtern, Kondensatoren und Dioden, gewährleistet, während eine funktionsprioritätsbasierte Leiterplattenbeschichtung eine zusätzliche Haltbarkeitsschicht bietet, indem sie die kritische Hardware vor Umwelteinflüssen schützt.
