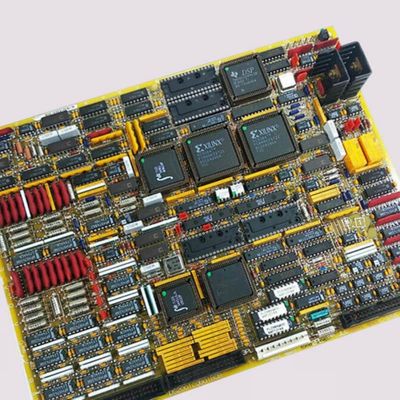

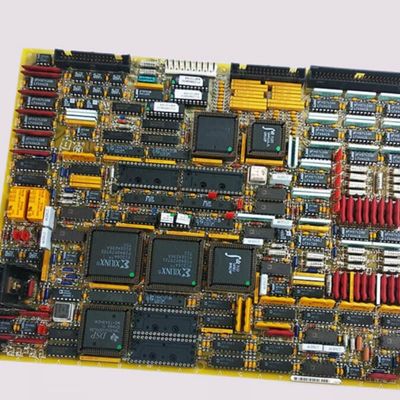

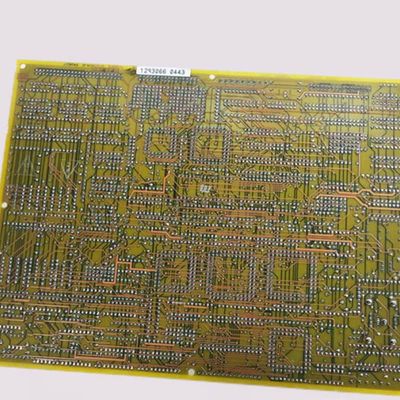

GE DS200TCQBG1BBA RST Erweiterte analoge E/A-Board für die Mark V-Serie mit flexibler Sensorkompatibilität und 1-Jahresgarantie

Die GE DS200TCQBG1BBA ist eine RST Erweiterte Analog-I/O-Karte, die speziell für die Gasturbinen-Steuerungssysteme der Mark V-Serie entwickelt wurde und als optionale Multifunktionskarte für erweiterte I/O-Funktionen dient. Sie wird in den R-, S- und T-Kernen installiert; Simplex-Anwendungen benötigen nur eine Karte im R-Kern. Sie wird hauptsächlich in Dampf-Simplex-Konfigurationen und ausgewählten TMR-Systemen verwendet, die Proximitoren benötigen, und unterstützt die flexible Sensorintegration—Umschaltung zwischen Näherungswandlern und Beschleunigungsmessern über Hardware-Jumper und Softwarekonfiguration. Zu ihren Kernfunktionen gehören die Verwaltung von Proximitor-Eingängen, LVDT/LVDR-Eingängen, zwei Regler-Milliampere-Ausgängen und LM-Vibrationseingängen, was sie zu einer wichtigen Komponente zur Erweiterung des Überwachungs- und Kontrollbereichs des Mark V-Systems macht.

Hauptmerkmale:

Flexible Sensorkompatibilität & Kernspezifische Bereitstellung
Die Karte ist auf Anpassungsfähigkeit ausgelegt: Sie funktioniert sowohl mit Näherungswandlern als auch mit Beschleunigungsmessern, wobei Jumper den korrekten Modus basierend auf dem angeschlossenen Sensor einstellen. Sie passt in R/S/T-Kerne, vereinfacht aber Simplex-Konfigurationen mit einer einzigen R-Kern-Karte. Das Mark V-System kann in Verbindung mit dieser Karte Beschleunigungsmesserschwingungssensoren erregen und deren Rückkopplungssignale skalieren—wodurch die Schwingungsüberwachungsfunktionen erweitert werden, die für den Turbinenbetrieb unerlässlich sind.

Präzise EPROM-Installation & Funktionale Konsistenz
Die Installation von EPROMs erfordert das Ausrichten des Moduls mit dem Sockel und das feste Andrücken, um eine feste physische Verbindung zu gewährleisten. Eine wichtige Best Practice ist die Beibehaltung der Firmware und Programmierung der alten EPROMs, um sicherzustellen, dass die Ersatzkarte identisch mit dem Original arbeitet—und so Fehlübereinstimmungen zu vermeiden, die die Turbinensteuerungslogik stören könnten. Diese Konsistenz ist der Schlüssel zur Aufrechterhaltung der Systemzuverlässigkeit nach dem Austausch.

Erweiterte I/O-Funktionalität für die Turbinensteuerung

Über die Sensorenverwaltung hinaus bietet sie spezielle I/O-Funktionen: zwei Regler-Milliampere-Ausgänge zur präzisen Steuerung nachgeschalteter Geräte, LVDT/LVDR-Eingänge zur linearen Positionsüberwachung und Proximitor/LM-Vibrationseingänge zur Erfassung des Rotations-/Strukturzustands. Diese Funktionen erweitern die Fähigkeit des Mark V-Systems, wichtige Turbinendaten zu sammeln und zu verarbeiten, und unterstützen eine detailliertere Steuerung und vorausschauende Wartung.

Definierte physische Abmessungen & Leichtbauweise

Mit Abmessungen von 13,50 x 9,00 x 2,00 und einem Gewicht von 1,80 lbs hat sie einen kompakten, leichten Formfaktor. Dieses Design passt nahtlos in die räumlichen Einschränkungen des Mark V-Kerns und vermeidet Interferenzen mit anderen Komponenten, während gleichzeitig eine einfache Handhabung während der Installation und des Austauschs gewährleistet wird.
