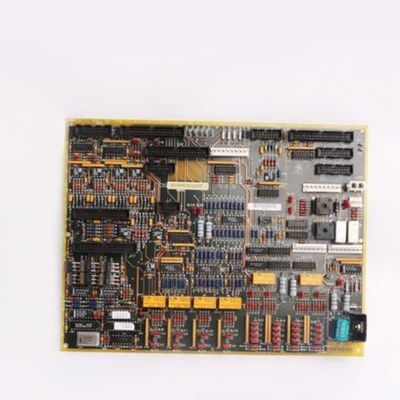

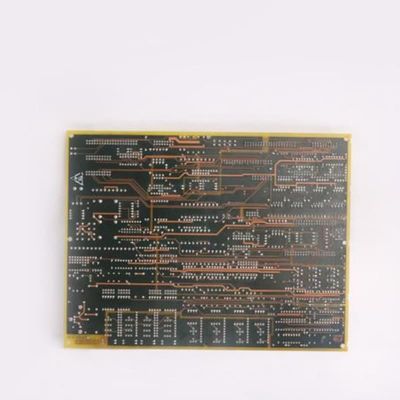

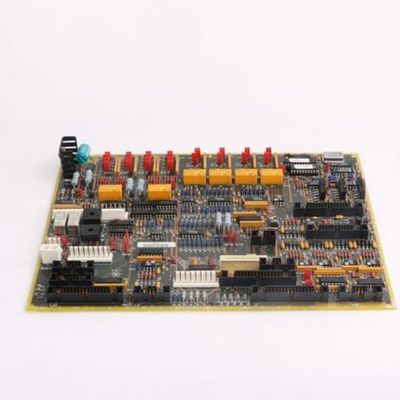

GE DS200TCQCG1B Analog-IO-Erweiterungskarte mit umfassender Signalverarbeitung, 2 kg Gewicht und 1 Jahr Garantie

Die GeDS200TCQCG1BFEist ein analoges IO Expander Board (TCQC) integriert in die Mark V LM -Serie im Speedtronic Control System von GE. Es verbessert die Fähigkeit des Systems, zusätzliche analoge Signale aus E/A -Kernanschlussbrettern zu verarbeiten, die Skalierung, Konditionierung und Verteilung kritischer Daten für den Turbinenbetrieb zu verarbeiten. Zu den wichtigsten Funktionen gehört die Bereitstellung von Anregung für LVDTS/LVDRs, die Beendigung von Ionet -Verbindungen und die Verarbeitung von Megawatt -Transducer -Signalen - diese vor der Übertragung an das STCA -Board über den 19PL -Stecker. Außerdem wird die Impulsfrequenz -Eingänge und Austauschgenerator-/Leitungssignale mit der STCA -Platine über den JE -Stecker ausgetauscht, wodurch es für die nahtlose Turbinenkontrolle von entscheidender Bedeutung ist.

Schlüsselmerkmale:
Umfassende Signalverarbeitung und -verteilung
Das Board zeichnet sich durch die Verwaltung verschiedener analoge Signale aus, skaliert und Bedingungen Megawatt -Transducer -Eingänge, Impulsfrequenzsignale und Generator-/Leitungsdaten. Es wird verarbeitete Signale an kritische Komponenten weitergeleitet - die Sendungsdaten der Wellengeschwindigkeit/des Flusses an das TCQA -Board über JE- und Megawatt -Signale über 19PL an das STCA -Board. Darüber hinaus bietet es eine Anregung für LVDTS/LVDRs, um eine genaue Positionsemerkennung für die Betätigung der Turbinen zu gewährleisten.

Servoventilsteuerungsschaltung
Dedizierte Schaltkreise verwalten die Regulierung des Servoventils, Jumpers skalieren den Strom von der TCQA -Platine auf Positionalventile, wobei Referenzfeedback und aktuelle Bereiche über Hardware festgelegt sind. Das Board integriert Servo -Klemmrelais, die positive Strom an Ventile und Selbstmordrelais auf dem Erdungssignale anwenden, damit die Ventile zu Verzerrungspositionen driftet. Selbstmordrelais aktivieren über Signale aus dem CSP, die über die TCQA -Karte geführt wurden, um sicherzustellen, dass der sichere, kontrollierte Ventilbetrieb während der Fehlerbedingungen sicherstellt.

IONET -Integration und Systemkompatibilität
Es hostet die Ionet -Beendigung für bestimmte Kerne, wenn die optionale 21> installiert ist und die Kommunikation innerhalb des Speedtronic -Systems verbessert. Die standardisierten Anschlüsse sorgen für eine nahtlose Wechselwirkung mit den STCA- und TCQA -Boards und halten die Signalintegrität über die Steuerarchitektur hinweg. Diese Integration ist entscheidend für die Synchronisierung von Turbinen -Subsystemen, von Sensoren bis hin zu Aktuatoren.

Auf turbinenspezifische Bedürfnisse zugeschnitten
Durch die Fokussierung auf Hochdruckwellengeschwindigkeit, Flüssigbrennstofffluss und Servoventilsteuerung-Parameter, die für die Leistung von Gas/Dampfturbinen von entscheidender Bedeutung sind-befasst sich der Vorstand der branchenspezifischen Anforderungen. Seine Fähigkeit, diese Signale mit Präzision zu konditionieren und zu leiten, unterstützt den effizienten Turbinenbetrieb, verringert die Reaktionslatenz und verbessert die Zuverlässigkeit des Gesamtsystems in der Stromerzeugung und in der industriellen Umgebung.
