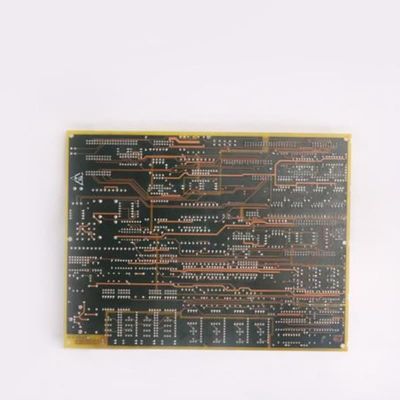

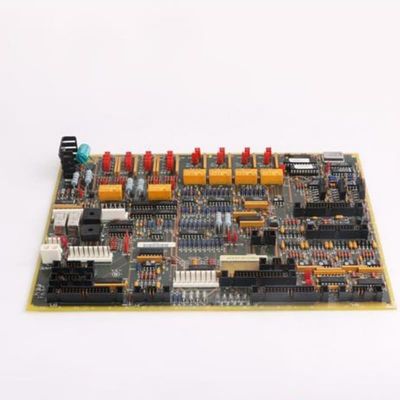

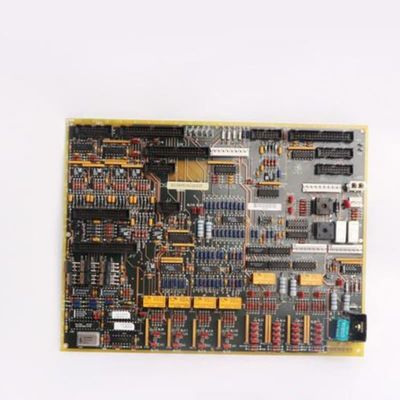

GE DS200TCQCG1BJF Analog-IO-Erweiterungskarte mit 200 mm Höhe, 100 mm Breite und 2 kg Gewicht für Turbinensteuerung

Die GE DS200TCQCG1BJF ist eine Analog IO Expander Board (TCQC), die integraler Bestandteil der Mark V LM Serie innerhalb des Speedtronic Control Systems von GE ist. Sie erweitert die Fähigkeit des Systems, zusätzliche analoge Signale von I/O-Kern-Terminalkarten zu verarbeiten, und übernimmt die Skalierung, Konditionierung und Verteilung kritischer Daten für den Turbinenbetrieb. Zu den wichtigsten Funktionen gehören die Bereitstellung der Erregung für LVDTs/LVDRs, der Abschluss von IONET-Verbindungen und die Verarbeitung von Megawatt-Wandlersignalen – deren Skalierung vor der Übertragung an die STCA-Karte über den 19PL-Anschluss. Sie konditioniert auch Impulsrate-Eingänge und tauscht Generator-/Leitungssignale mit der STCA-Karte über den JE-Anschluss aus, was sie für eine nahtlose Turbinensteuerung unerlässlich macht.

Hauptmerkmale:
Umfassende Signalverarbeitung und -verteilung
Die Karte zeichnet sich durch die Verwaltung verschiedener analoger Signale aus, sie skaliert und konditioniert Megawatt-Wandlereingänge, Impulsratensignale und Generator-/Leitungsdaten. Sie leitet verarbeitete Signale an kritische Komponenten weiter – sie sendet Wellendrehzahl-/Durchflussdaten über JE an die TCQA-Karte und Megawatt-Signale über 19PL an die STCA-Karte. Darüber hinaus stellt sie die Erregung für LVDTs/LVDRs bereit und gewährleistet so eine genaue Positionserfassung, die für die Turbinenbetätigung unerlässlich ist.

Servoventil-Steuerschaltung
Dedizierte Schaltungen verwalten die Servoventilregulierung, Jumper skalieren den Strom von der TCQA-Karte zu den Positionierungsventilen, wobei das Referenz-Feedback und die Strombereiche über die Hardware eingestellt werden. Die Karte integriert Servoklemmenrelais, die positiven Strom an Ventile anlegen, und Selbstmordrelais, die Signale erden, damit die Ventile in Bias-Positionen driften können. Selbstmordrelais werden über Signale vom CSP aktiviert, die über die TCQA-Karte geleitet werden, wodurch ein sicherer, kontrollierter Ventilbetrieb unter Fehlerbedingungen gewährleistet wird.

IONET-Integration und Systemkompatibilität
Sie hostet den IONET-Abschluss für bestimmte Kerne, wenn das optionale 21> installiert ist, wodurch die Kommunikation innerhalb des Speedtronic-Systems verbessert wird. Ihre standardisierten Anschlüsse gewährleisten eine nahtlose Interaktion mit den STCA- und TCQA-Karten und erhalten die Signalintegrität über die gesamte Steuerungsarchitektur hinweg aufrecht. Diese Integration ist entscheidend für die Synchronisierung von Turbinenuntersystemen, von Sensoren bis zu Aktuatoren.

Zugeschnitten auf turbinenspezifische Anforderungen
Durch die Konzentration auf Hochdruck-Wellendrehzahl, Flüssigbrennstoffdurchfluss und Servoventilsteuerung – Parameter, die für die Leistung von Gas-/Dampfturbinen unerlässlich sind – erfüllt die Karte branchenspezifische Anforderungen. Ihre Fähigkeit, diese Signale präzise zu konditionieren und weiterzuleiten, unterstützt einen effizienten Turbinenbetrieb, reduziert die Reaktionslatenz und erhöht die Gesamtzuverlässigkeit des Systems in der Stromerzeugung und in industriellen Umgebungen.
