GE MARK V DS200DCFBG1B DC Power Supply Feedback Board with Control-Level Power and Motor Field Power Integration

GE MARK V DS200DCFBG1B DC-STROMVERSORGUNG RÜCKKOPPLUNGSPLATINE

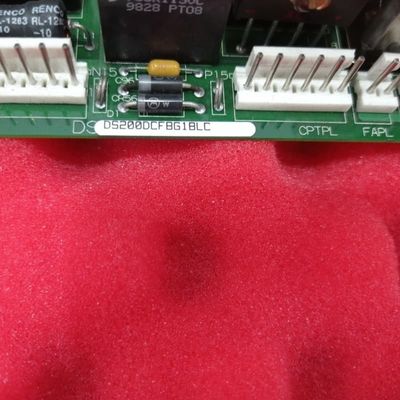

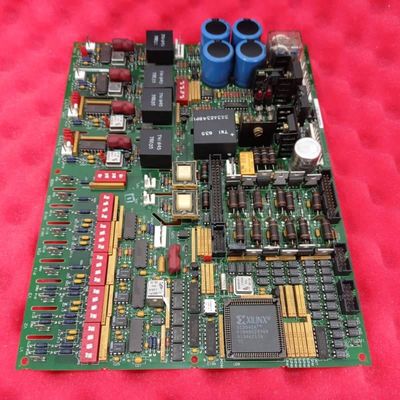

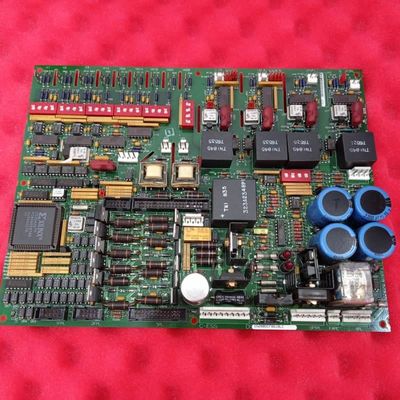

Produktbeschreibung:

Die DS200DCFBG1B ist eine kritische Stromversorgungsplatine, die für die Mark V-Serie entwickelt wurde und in einer Reihe von Turbinensteuerungssystemen verwendet wird, darunter AC2000, DC2000 und EX2000. Ihre Hauptfunktion ist die Bereitstellung von Steuerungsleistung und Gehäuse-Lüfterleistung innerhalb des Antriebssystems.

Hauptmerkmale:

Umfassende Leistungs- und Steuerungsintegration: Die Platine integriert mehrere wichtige Schaltkreise und ist damit eine zentrale Komponente für das Energiemanagement und die Motorsteuerung. Dazu gehören Steuerungs-Stromversorgungen, Motorfeld-Leistungsschaltungen und Treiberschaltungen für SCR-Generatoren. Sie ist für die Überwachung wichtiger Parameter wie Ankerstrom und -spannung, Motorfeldströme und AC-Leitungsstrom verantwortlich.

Kommunikation und Signalverarbeitung: Die DS200DCFBG1B ermöglicht eine entscheidende Kommunikation mit den SDCC- oder LDCC-Steuerkarten des Systems. Sie liefert eine analoge Darstellung der Motorspannung, die mit dem DIP-Schalter SW6 an Bord aktiv skaliert und modifiziert werden kann. Ein wichtiges Merkmal ist ihr spannungsgesteuerter Oszillator, der Eingangsspannungen in Frequenzsignale für die Übertragung an die Steuerkarten umwandelt und so eine präzise Überwachung und Rückmeldung ermöglicht.

Konfiguration und Diagnose: Die Platine bietet umfangreiche Konfigurationsmöglichkeiten durch zwölf Jumper- (JP-) Einstellungen und sieben DIP-Schalter (SW), wodurch sie an spezifische Systemanforderungen angepasst werden kann. Die Diagnosefunktionen sind robust und verfügen über zwei rote LED-Anzeigen (CR51 und CR55) für den Status der DC-Regler-Sicherung und eine Neonlampe (LT1) für den AC-Leitungsstatus. Dies bietet dem Wartungspersonal eine klare visuelle Fehleridentifizierung.

Robuster Schutz und Schnittstellen: Um die Systemzuverlässigkeit zu gewährleisten, enthält die Platine drei Schutzsicherungen, um Unterbrechungen der Stromversorgung zu verhindern. Für Tests und Überwachung bietet sie fünf Testpunkte zur Messung verschiedener Spannungssignale und der Platinenmasse. Darüber hinaus ist sie mit einer beträchtlichen Anzahl von Steckverbindern ausgestattet – achtzehn Steck- und neun Stift-Steckverbindern – wodurch eine umfassende Schnittstelle zu anderen Komponenten der Mark V-Serie gewährleistet wird.
