General Electric DS200DCFBG1B DC NETRUNGSLEISTUNG FEEDBACK KRITURT TURBINE- UND FORTIVE -Anwendungen

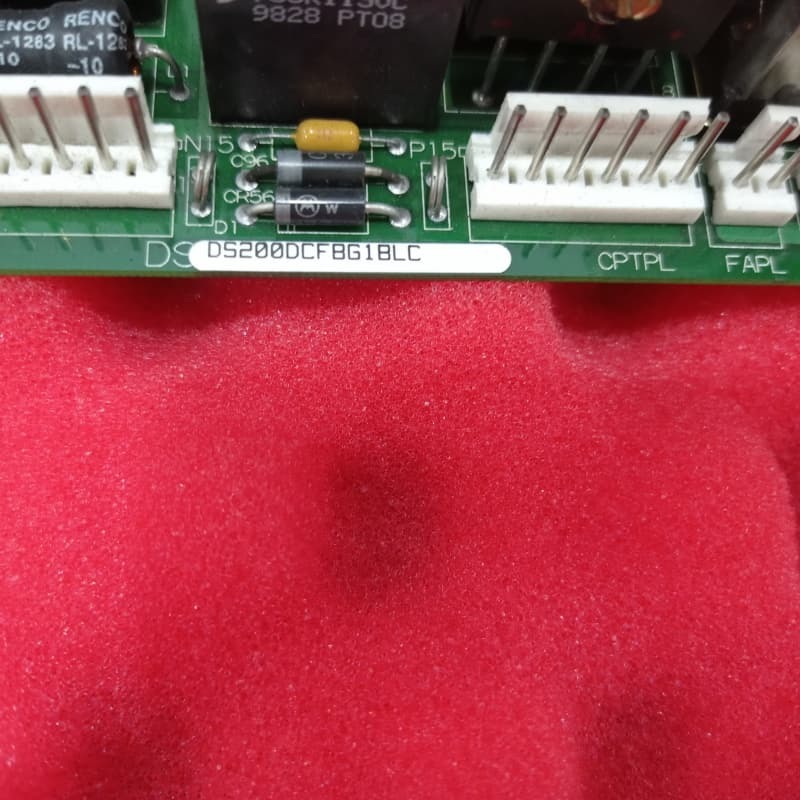

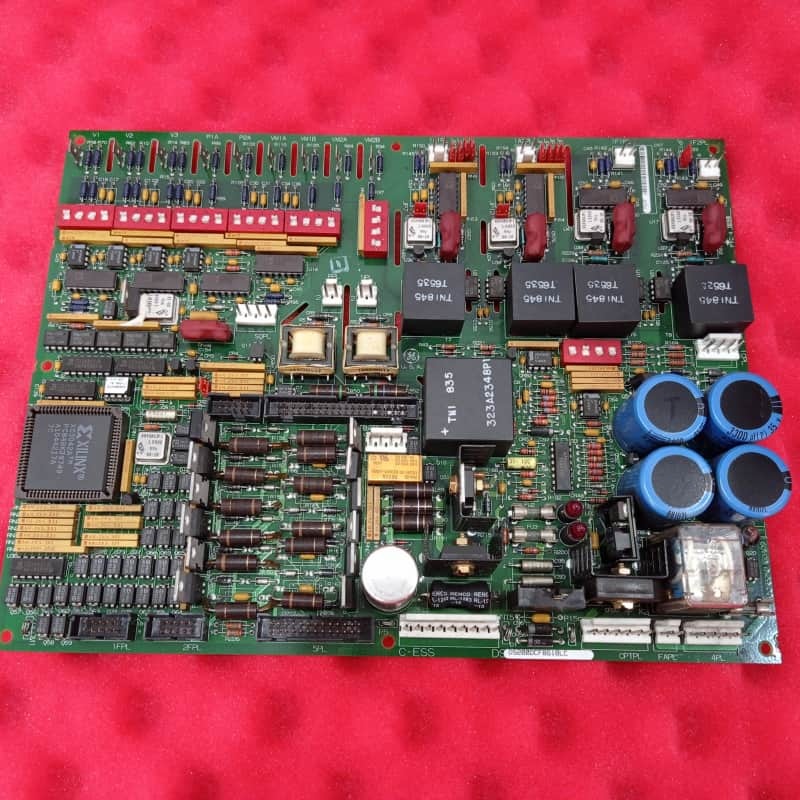

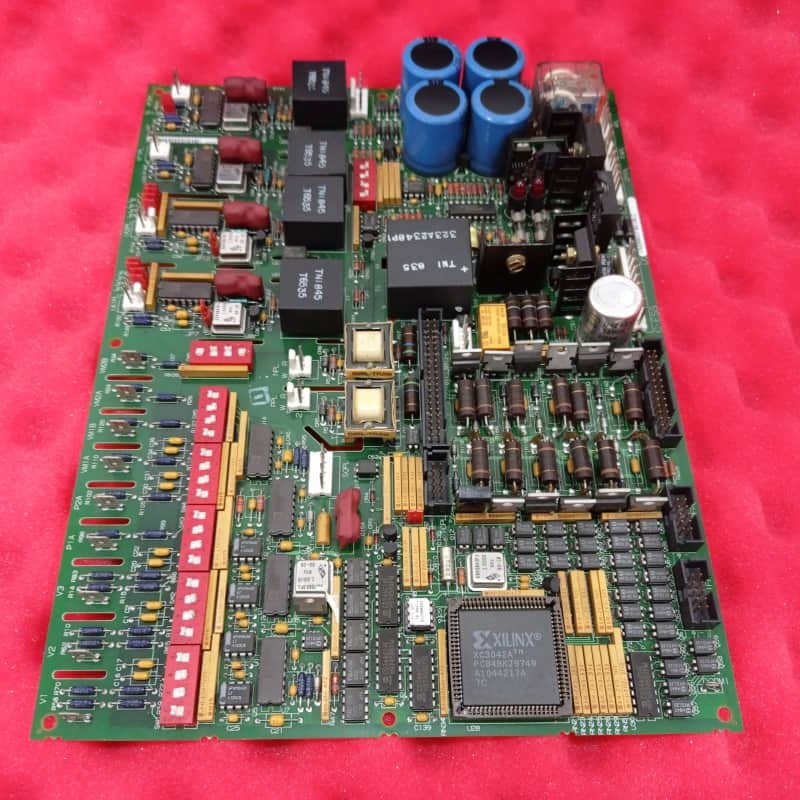

General Electric DS200DCFBG1B DC-Stromversorgungs-Feedback-Platine für kritische Turbinen- und Antriebsanwendungen

Produktbeschreibung:

Die General Electric DS200DCFBG1B ist eine DC-Stromversorgungs-Feedback-Platine, die für kritische Turbinen- und Antriebsanwendungen entwickelt wurde, einschließlich der Serien EX2000, DC2000 und AC2000. Sie dient als zentrale Stromverwaltungs- und Überwachungszentrale und wandelt die Eingangsleistung von einem Steuertransformator in verschiedene geregelte DC-Spannungen um, um das Antriebssystem und die Gehäuselüfter zu betreiben.

Hauptmerkmale:

Die Hauptaufgabe der Platine ist die Erzeugung und Verteilung mehrerer Steuerungs-Stromversorgungen, einschließlich +5V, ±15V und ±24VDC. Neben der Leistungsumwandlung integriert sie ausgeklügelte Überwachungsschaltungen, die wichtige Systemparameter wie Ankerstrom und -spannung, Motorfeldstrom sowie die Größe und Phasenfolge der AC-Leitung erfassen. Sie enthält auch die Treiberschaltungen für die Motorfeld-SCR-Gate-Impulsgeneratoren.

Ein charakteristisches Merkmal der DS200DCFBG1B ist die Verwendung von spannungsgesteuerten Oszillatorschaltungen (VCO). Diese Schaltungen wandeln kritische analoge Eingangsspannungen—von der SCR-Brückenspannung, der Ausgangsbrückenspannung und Millivolt-Signalen von Feld- und Anker-Shunts—in proportionale Frequenzsignale (0-500 kHz) um. Diese digitalen Frequenzsignale werden dann zur Verarbeitung an die Master-SDCC- oder LDCC-Steuerplatine übertragen, wodurch ein zuverlässiges Feedback über den Betriebszustand des Motors bereitgestellt wird.

Die Platine ist durch zwölf Jumper und sieben DIP-Schalter hochgradig konfigurierbar, was kundenspezifische Optionen ermöglicht, obwohl diese typischerweise werkseitig eingestellt sind. Sie enthält robuste Diagnose- und Schutzfunktionen. Der Status der wichtigen +5VDC-Versorgung wird durch das /PSEN-Signal angezeigt, das einen Mikroprozessor-Reset in der Steuerkarte auslösen kann, wenn die Spannung ungeregelt ist. Darüber hinaus ist die Platine durch Sicherungen (FU1, FU2, FU3) für ihre Leistungsausgänge geschützt, mit klaren visuellen Anzeigen—LEDs CR51 und CR55 für DC-Sicherungen und eine Neonlampe LT1 für die AC-Sicherung—zur schnellen Identifizierung von Fehlern.
