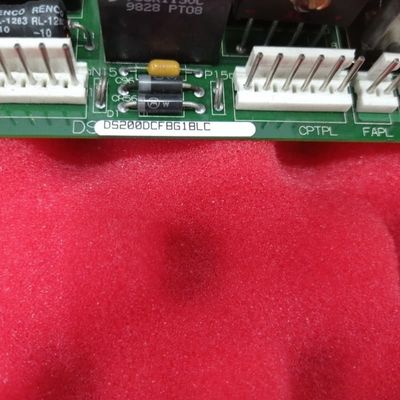

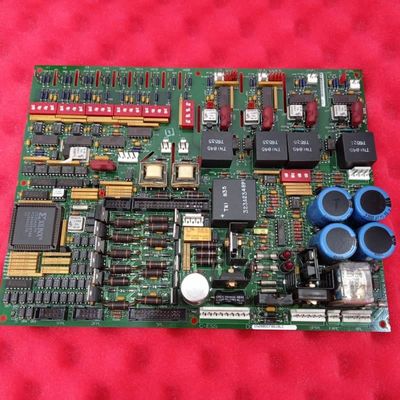

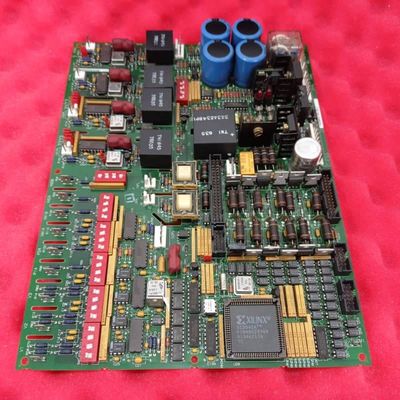

GE DS200DCFBG1B DC-Stromversorgungs-Rückkopplungsplatine mit integrierten Schaltungen zur dualen Stromversorgung und Signalüberwachung für die Mark V Turbinensteuerung

General Electric DS200DCFBG1B DC-Stromversorgungs-Feedback-Platine Mark V Platine

Produktbeschreibung:

Die GE DS200DCFBG1B ist eine multifunktionale Stromversorgungs-Feedback-Platine, die dual als Teil der Mark V-Platinenserie klassifiziert ist und eine kritische Komponente für IGBT-Treiberschaltungen darstellt. Sie bezieht 38 VAC/115 VAC Eingangsleistung vom Steuerspannungstransformator (CPT), um zwei Kernausgänge zu liefern: Steuerungsleistung für Turbinenantriebselektronik und 115 VAC Leistung für Gehäuselüfter. Neben der Stromversorgung integriert sie Signalüberwachung, Kommunikation mit Steuerplatinen und robuste Diagnostik und macht sie zu einem zentralen Knotenpunkt für die Zuverlässigkeit von Mark V und Antriebssystemen.

Hauptmerkmale:
Doppelrolle der Stromversorgung & breite Systemkompatibilität
Entwickelt sowohl für Mark V-Turbinensysteme als auch für große IGBT-Antriebe, passt sie sich an vielfältige industrielle Anforderungen an und gewährleistet gleichzeitig eine konstante Leistung. Sie liefert Steuerungsleistung und Gehäuselüfterleistung für das Wärmemanagement, wodurch separate Stromversorgungskomponenten überflüssig werden. Insbesondere verwenden EX2000-Systeme die Platine anders als andere Antriebe, was ihr flexibles Design zur Erfüllung einzigartiger Anwendungsanforderungen unterstreicht.

Integrierte Schaltkreise für Strom- und Signalmanagement
Steuerungsstromversorgungen, die eine stabile Spannung für die Systemlogik liefern;
Motorfeld-Stromkreise und SCR-Generator-Treiberschaltungen, die die Motorbetätigung ermöglichen; Überwachungsschaltungen für Ankerstrom/Spannung, Motorfeldstrom und AC-Leitungsstrom, die kritische Betriebsparameter verfolgen.
Diese Schaltkreise arbeiten zusammen, um die Stromstabilität und die Echtzeit-Signaltransparenz zu gewährleisten, die für die sichere Turbinen-/Antriebssteuerung unerlässlich sind.

Gezielte Kommunikation mit Steuerplatinen
Sie stellt eine nahtlose Kommunikation mit SDCC/LDCC-Steuerplatinen über zwei Schlüsselmechanismen her:
Verstärkerschaltungen übertragen analoges Motorspannungs-Feedback, wobei der DIP-Schalter SW6 die aktive Skalierung/Modifizierung dieses Feedbacks ermöglicht, um es an die Anforderungen der Steuerplatine anzupassen;
Ein spannungsgesteuerter Oszillator (VCO) wandelt Eingangsspannungen in Frequenzsignale um, die über den Stecker 1PL an die Steuerplatinen gesendet werden - wodurch eine genaue Datenübertragung mit geringer Latenz für die Echtzeitregulierung gewährleistet wird.

Umfassende Konnektivität
Sie verfügt über insgesamt 27 Anschlüsse - 18 Stecker- und 9 Stiftanschlüsse - für eine nahtlose Schnittstelle mit anderen Produkten der Mark V-Serie. Diese umfassende Konnektivität gewährleistet eine zuverlässige Strom- und Signalübertragung im gesamten Turbinen-/Antriebssystem, wodurch die Integrationskomplexität reduziert und der Gesamtzusammenhalt des Systems verbessert wird.
