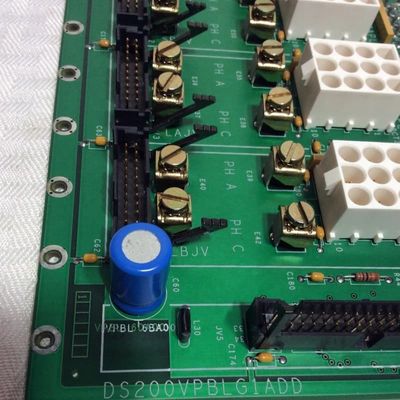

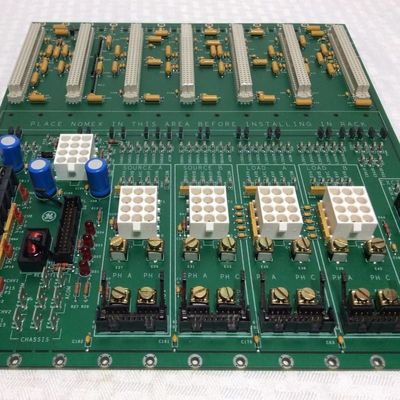

GE DS200VPBLG1AFF VME-Backplane-Platine für die LCI-Serie mit Multilayer-Architektur, 2 kg Gewicht und 1 Jahr Garantie
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
x| Name | GE DS200VPBLG1AFF VME Backplane Board | Produkt -ID | DS200VPBLG1AFF |
|---|---|---|---|
| Serie | Mark v | Produktnetz Tiefe/Länge | 330 mm |
| Produktnetzbreite | 100 mm | Produktnetzhöhe | 200 mm |
| Produktnetzgewicht | 2 kg | Garantie | 1 Jahr |
| Hervorheben | Multilayer-Architektur VME-Backplane-Platine,2 kg Gewicht LCI-Serie Backplane,1 Jahr Garantie GE DS200VPBLG1AFF |
||
GE DS200VPBLG1AFF VME Backplane-Platine
Produktbeschreibung:
Die GE DS200VPBLG1AFF ist eine spezialisierte VME-Backplane-Platine, die exklusiv für die Load Commutated Inverter (LCI)-Serie entwickelt wurde und als Kernverbindungsknoten für die J2- und J3-Abschnitte des Kartenkäfigs der LCI-Ausrüstung dient. Ihre Hauptaufgabe ist die Ermöglichung einer nahtlosen Signalübertragung, einer stabilen Stromverteilung und der modularen Integration kritischer LCI-Komponenten, was sie für die Aufrechterhaltung der Zuverlässigkeit und Effizienz von LCI-Systemen in industriellen Anwendungen wie Motorantrieben oder netzgekoppelten Wechselrichtern unverzichtbar macht.
Ein definierendes Merkmal ist ihre Mehrschichtarchitektur, die analoge und digitale Leistungsebenen physisch trennt. Dieses Design minimiert elektromagnetische Interferenzen (EMI) zwischen empfindlichen analogen Signalen und Hochgeschwindigkeits-Digitalsignalen, wodurch die Signalintegrität erhalten und eine konsistente Stromversorgung gewährleistet wird – entscheidend für die präzise LCI-Steuerung. Jeder Steckplatz auf der Backplane ist mit Bypass-Kondensatoren und Stromverteilungskomponenten ausgestattet, die die Spannung weiter stabilisieren und Leistungsstörungen durch Spannungsschwankungen verhindern.
Der J2-Abschnitt ist auf wichtige LCI-Karten zugeschnitten und verfügt über ein strukturiertes Steckplatzlayout: Er beherbergt die Digital Signal Processor Control Board (DSPC) in Steckplatz J1, eine I/O Extender Board in Steckplatz J3, Gate Distribution and Status Boards (FCGD) in den Steckplätzen J5/J7/J9, eine Exciter Board in Steckplatz J11 und zwei freie Steckplätze (J12/J13) zur Erweiterung. Alle Steckplätze außer J1 haben fest verdrahtete Steckplatz-IDs am P2-Anschluss zur einfachen Identifizierung, während digitale Bussignale an den Steckplatzenden terminiert werden, um Signalreflexionen zu vermeiden.
Der J3-Abschnitt befasst sich mit Platzbeschränkungen, indem er externe Verbindungen verwaltet: Er integriert Stromwandler (CTs) und ihre Bürdenwiderstände zur Stromüberwachung, ermöglicht Verbindungen zu Voltage Scaling Feedback Boards für FCGD-Spannungsrückmeldung, handhabt Backplane-Stromanschlüsse und bietet Stiftverbinder für eine flexible Erdung – wodurch die Systemsicherheit erhöht und EMI reduziert wird.
Optimiert für LCI-spezifische Protokolle und Komponentenbauformen, gewährleistet die DS200VPBLG1ADD eine nahtlose Kompatibilität mit LCI-Hardware, wodurch Integrationsprobleme vermieden und die Fähigkeit des Systems unterstützt wird, in anspruchsvollen industriellen Umgebungen eine konsistente, zuverlässige Leistung zu erbringen.
![]()
