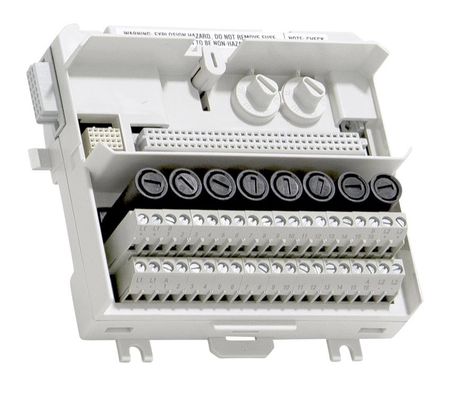

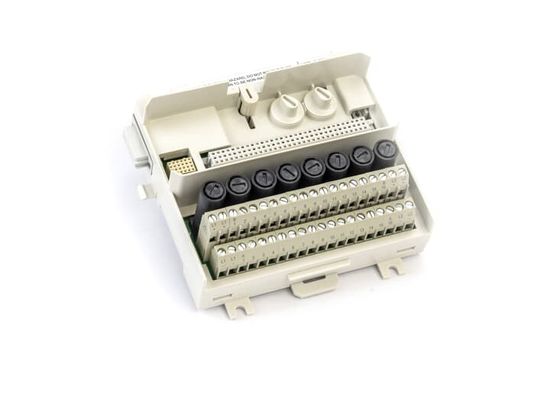

Die TU838 MTU kann bis zu 16 I/O-Kanäle haben. Die maximale Nennspannung beträgt 50 V und der maximale Nennstrom 3 A pro Kanal. Die MTU verteilt den ModuleBus auf das I/O-Modul und auf das nächste MTU.Es erzeugt auch die richtige Adresse für das I/O-Modul, indem es die ausgehenden Positionssignale auf die nächste MTU verschiebtDie MTU kann auf einer Standard-DIN-Schiene montiert werden. Sie verfügt über einen mechanischen Verschluss, der die MTU an die DIN-Schiene verriegelt. Die ABB TU838 ist eine MTU, die für das System 800xA von ABB entwickelt wurde.

Die TU838 MTU (Module Termination Unit) soll die Verteilung von ModuleBus auf I/O-Module und anschließende MTU in Industrieautomationssystemen erleichtern.Es spielt eine entscheidende Rolle bei der Erzeugung korrekter Adresssignale für I/O-Module, indem es ausgehende Positionssignale auf die nächste MTU verschiebt. Zwei mechanische Tasten werden verwendet, um die MTU für verschiedene Arten von E/A-Modulen zu konfigurieren. Dies ist nur eine mechanische Konfiguration und beeinflusst nicht die Funktionalität der MTU oder des E/A-Moduls.Jeder Schlüssel hat sechs Positionen., was insgesamt 36 verschiedene Konfigurationen ergibt.

Die TU838 ist eine Extended Module Termination Unit mit 2x4 verschmolzenen Transducer-Stromanschlüssen,16 SignalterminalsDieses Modul ist für die horizontale Montage ausgelegt.Das Modul verwendet Standardkommunikationsprotokolle, um einen effizienten Datenaustausch mit dem 800xA-System zu gewährleisten.Es arbeitet nach spezifischen Spannungs- und Stromspezifikationen, die in der technischen Dokumentation erläutert sind.
