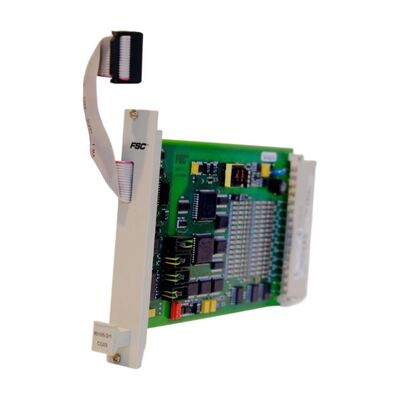

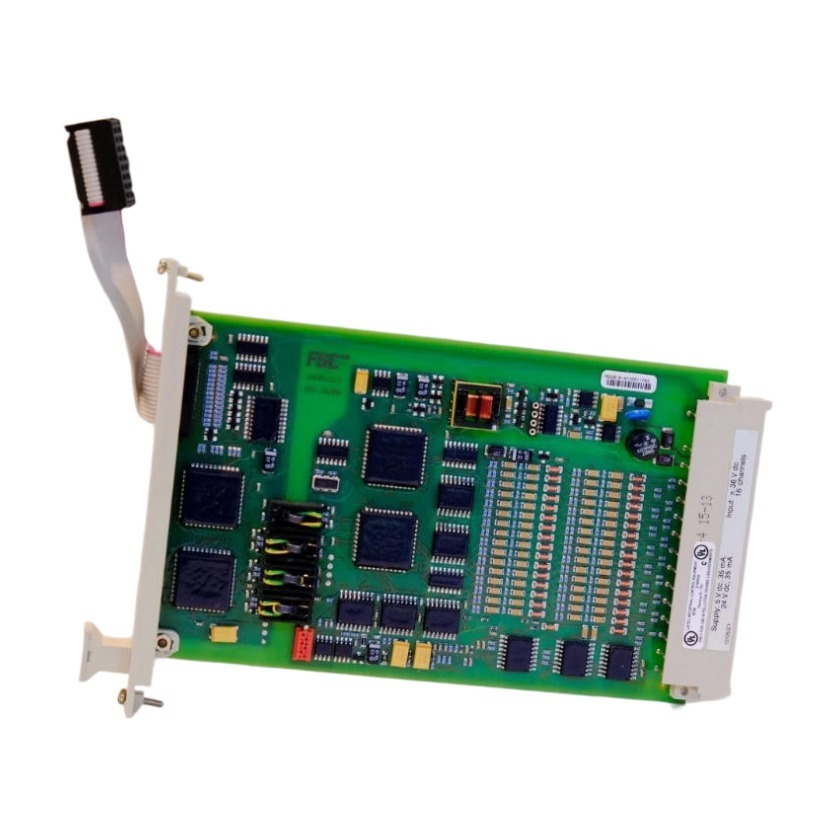

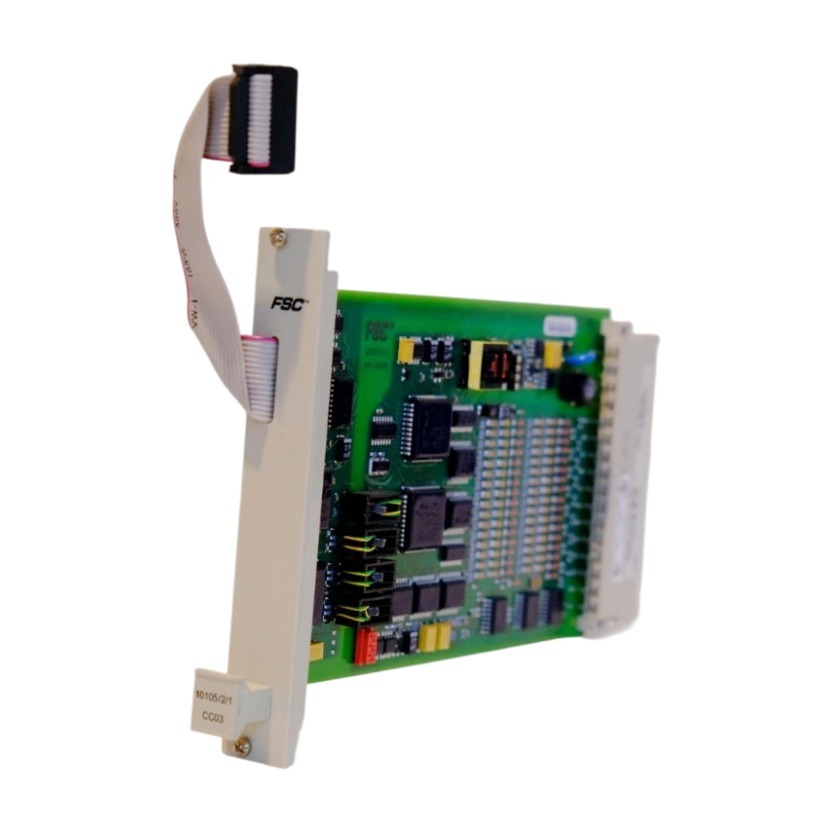

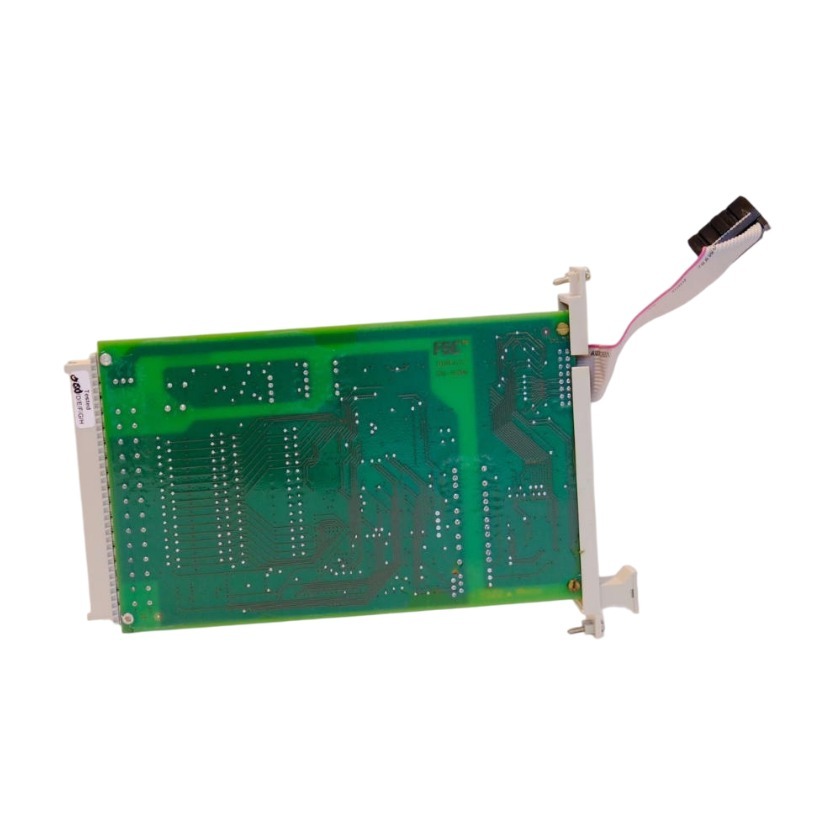

10105/2/1 Ausfallsicherheit für analoge Eingangsmodule mit hoher Dichte

Das 10105/2/1 ist ein Fail-Safe High-Density Analog Input Modul, das für FSC-Sicherheitssteuersysteme entwickelt wurde. Es bietet 16 analoge Eingangskanäle mit einem 0-4,1 V Eingangsspannungsbereich, wodurch mehrere analoge Feldsignale innerhalb eines Moduls erfasst werden können. Das Modul bietet außerdem einen externen Spannung-Readback-Eingang zur Systemüberwachung.

Das Modul ist für den Empfang von konvertierten analogen Signalen ausgelegt. Feldsignale von 0-20 mA können für die Verwendung mit dem Modul über eine FTA-T-14 Feldanschlussbaugruppe oder das 10105/A/1 Analog Input Conversion Module konvertiert werden. Signale von Geräten wie Thermoelementen oder PT-100-Sensoren erfordern ebenfalls eine geeignete Umwandlung in das erforderliche Stromsignal vor dem Anschluss.

Mit seinem 16-Kanal-Design, der Fail-Safe-Eingangsarchitektur und den integrierten Diagnosefunktionen bietet das 10105/2/1 eine zentrale Lösung für die Erfassung analoger Signale in etablierten Sicherheitssteuersystemen.

Für die mehrkanalige Erfassung analoger Signale: Die 16-Kanal-Konfiguration ermöglicht die Erfassung mehrerer analoger Prozesssignale über ein einziges Modul. Dies kann die I/O-Anordnung vereinfachen, wenn mehrere Messpunkte innerhalb desselben Sicherheitssteuersystems überwacht werden müssen.

Für sicherheitsorientierte analoge Überwachung: Das Fail-Safe-Eingangsdesign des Moduls und die systemgesteuerten Selbsttestfunktionen unterstützen die sicherheitsbezogene Erfassung analoger Signale. Der Selbsttest umfasst absolute Genauigkeit, Umwandlung über den vollen Bereich, Kanalübersprechen, Eingangsfilter und interne Versorgungsspannungen, was eine Diagnoseabdeckung für das Eingangsmodul bietet.

• 16-Kanal Analog Input: Bietet 16 analoge Eingangskanäle mit einem Eingangsspannungsbereich von 0-4,1 V, wodurch mehrere analoge Signale über ein Modul erfasst und die I/O-Anordnung in FSC-Systemen vereinfacht werden können.
• Fail-Safe Signalüberwachung: Kombiniert ein Fail-Safe-Eingangsdesign mit integrierten Diagnosefunktionen, einschließlich Prüfungen auf Signalgenauigkeit, Umwandlung über den vollen Bereich und Kanalübersprechen, was Ingenieuren hilft, den Zustand des analogen Eingangsabschnitts zu überwachen.

• Asien-Pazifik: China, Südkorea, Japan, Indien, Südostasien
• Naher Osten: Saudi-Arabien, VAE, Katar
• Nordamerika: Vereinigte Staaten, Kanada
• Europa: Deutschland, Vereinigtes Königreich, Frankreich, Russland, Türkei
• Lateinamerika: Brasilien, Argentinien, Mexiko

• Fail-Safe-Steuerungssysteme (FSC)
• Sicherheitsinstrumentierte Systeme
• Industrielle Prozesssicherheit
• Notabschaltungsanwendungen
• Öl- und Gasanlagen
• Chemische Verarbeitungsanlagen
• Stromerzeugungsanlagen
• Wartung bestehender Sicherheitssteuersysteme
• Lebenszyklusunterstützung für Altsysteme

Ein etabliertes Sicherheitssteuersystem erforderte im Rahmen der geplanten Wartung den Austausch eines High-Density Analog Input Moduls. Das 10105/2/1 wurde ausgewählt, um die bestehende 16-Kanal-Analog-Input-Architektur beizubehalten, während die installierte Signalumwandlungsanordnung beibehalten wurde, um das erforderliche Eingangslevel für das Modul bereitzustellen.

• Export in über 40 Länder
• Umfassender Kundendienst
• Stabile Lieferkette zur Gewährleistung einer kontinuierlichen Versorgung
• Unterstützung für COO, COC und CQ
• Schnelle Angebotsreaktion

Was ist der Eingangsspannungsbereich des 10105/2/1?
Das Modul hat einen analogen Eingangsspannungsbereich von 0-4,1 V und einen Eingangswiderstand von mehr als 1 MΩ.

Kann ein 0-20 mA Signal direkt an das Modul angeschlossen werden?
Nein. Ein 0-20 mA Feldsignal muss über eine FTA-T-14 oder 10105/A/1 Umwandlungsanordnung in ein geeignetes Signalniveau umgewandelt werden, bevor es an das 10105/2/1 angeschlossen wird.

Wie viele analoge Eingänge bietet das Modul?
Das 10105/2/1 bietet 16 analoge Eingangskanäle. Es enthält auch einen externen Spannung-Readback-Eingang.

Was deckt der Selbsttest des Moduls ab?
Der Selbsttest umfasst absolute Genauigkeit, Umwandlung über den vollen Bereich, Übersprechen zwischen den Eingängen, Kanal-Eingangsfilter und interne Versorgungsspannungen.
